Introduction à la série OH de pompes centrifuges

Dans le domaine du transport du liquide industriel, les pompes centrifuges jouent un rôle crucial. LeOH Series de pompes centrifuges en porte-à-fauxsont développés conformément à la norme API 610, composé de six modèles, chacun répondant aux diverses exigences de différentes industries.

Pompes horizontales en porte-à-faux à étage (OH1, OH2)

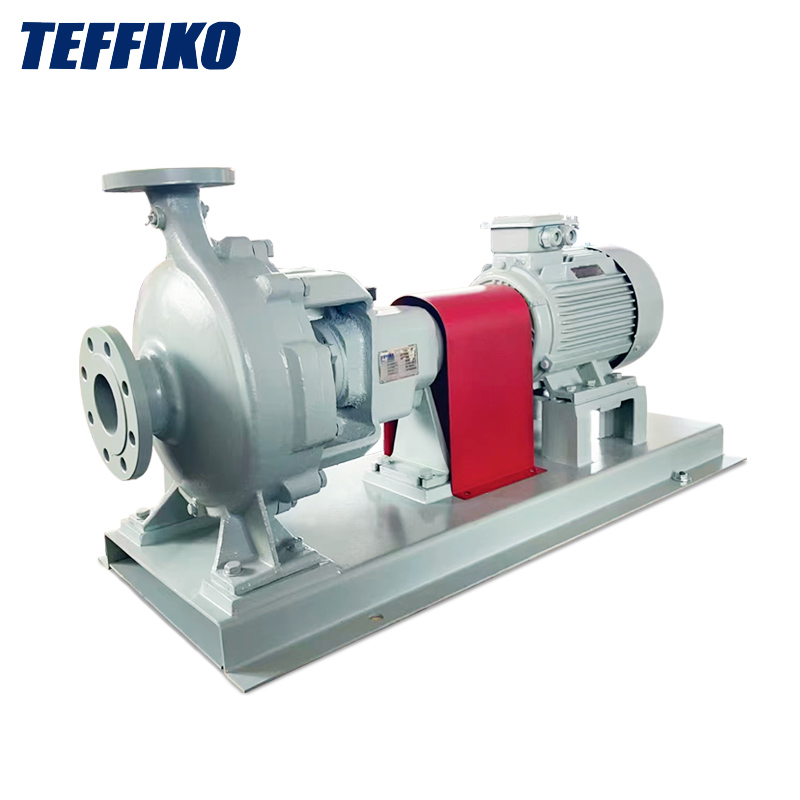

• OH1: il adopte une conception finale et de haut niveau. Le corps de la pompe est d'un type divisé radial à un étage et est installé sur les pieds de base. Le port d'aspiration est axial horizontalement et le port de décharge est verticalement vers le haut, intégré au corps de la pompe. La roue est équipée d'une structure d'équilibrage et des roulements pour équilibrer la force axiale. La chambre du joint d'arbre est intégrée au couvercle de la pompe et une veste de refroidissement à eau peut être additionnée éventuellement. Il est souvent utilisé pour transporter des supports propres ou corrosifs.
• OH2: Aussi une pompe en porte-à-faux horizontale à un étage, il utilise le support central. Par rapport à OH1, il a une meilleure stabilité dans le traitement de l'expansion thermique et de la contraction et est capable de transporter une plus grande variété de milieux complexes.

Pompes à pipeline vertical (OH3, OH4, OH5)

• OH3: équipé d'un support de roulement indépendant, les diamètres d'entrée et de sortie sont les mêmes et sont sur la même ligne centrale. Il peut être installé dans le pipeline comme une vanne, avec une forme compacte et peut être utilisé à l'extérieur. Il convient au transport de supports propres ou contenant des particules, inflammables, explosifs et autres.
• OH4: entraîné par un couplage rigide, il assure la précision de fonctionnement de la pompe. Les types de supports qu'il peut transporter et ses scénarios d'application sont à peu près les mêmes que ceux de OH3.
• OH5: Avec une conception coaxiale, il a une structure plus compacte, montrant des avantages évidents dans les plantes chimiques avec un espace limité. Ses médias transportés et scénarios d'application sont similaires à ceux de l'OH3.

OH6 Pompe centrifuge

OH6 est intégré à une boîte de vitesses à grande vitesse, lui permettant d'atteindre des vitesses de rotation élevées. Il convient au transport des milieux liquides acides, alcalins et contenant des particules, et il fonctionne parfaitement dans des scénarios tels que l'hydrocraquage qui nécessitent des débits et des têtes élevés.
