En tant que pompes centrifuges horizontales API OH1 pour sans bouchée de bouchée, il a des conceptions uniques dans les composants clés. La roue adopte une structure à grand canal, avec des passages d'écoulement large et lisse et des lames soigneusement optimisées, ce qui réduit considérablement le risque de colmatage de lisier et améliore considérablement l'efficacité de transmission. Le corps de la pompe est fait de matériaux résistants à l'usure et résistants à la corrosion, avec un intérieur compact et une conception raisonnable de passage d'écoulement pour assurer une alimentation et une décharge en douceur. Le joint d'arbre est disponible sous deux formes: joint mécanique et joint d'emballage. Il a d'excellentes performances d'étanchéité et prolonge efficacement la durée de vie de l'équipement.

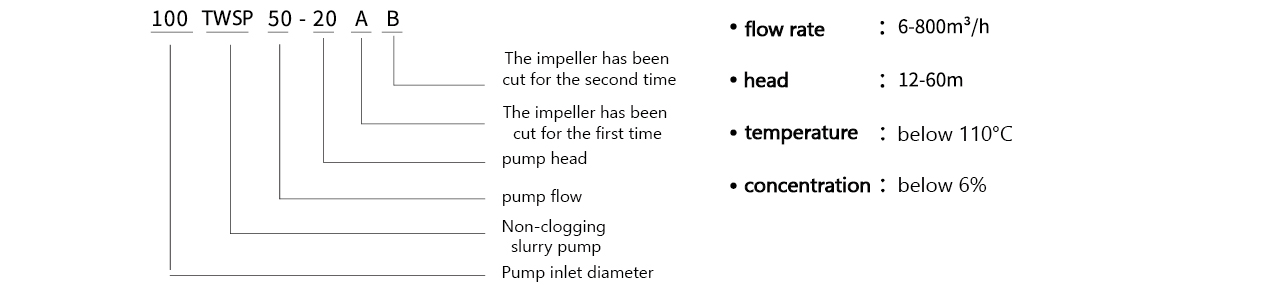

Modèle de signification et de conditions de fonctionnement
Champs d'application de twsp
1. Industrie chimique: Il est utilisé pour transporter diverses bouffées de matières premières chimiques, les matériaux de décharge des bouilloires de réaction et les boues de boues dans le traitement des eaux usées. Les matériaux résistants à la corrosion et les performances non colmatrices de la pompe centrifuge TWSP non colmatrices peuvent assurer le bon progrès de la production.
2. Industrie du papier: il est principalement utilisé dans des processus tels que le transport de la pâte et le transport de listes de traitement du papier à déchets. Les suspensions dans le processus de fabrication du papier contiennent une grande quantité de fibres, ce qui peut facilement provoquer le colmatage de la pompe. La roue à grands canaux et la conception de structure spéciale de la pompe de suspension à non-clougging TWSP en font un choix idéal pour l'industrie du papier.
3. Industrie de l'énergie: Dans le système d'élimination des cendres des centrales thermiques, il est utilisé pour transporter des bouchons de cendres volantes. Il peut garantir le fonctionnement stable du système d'élimination des cendres pendant le processus de production d'électricité.

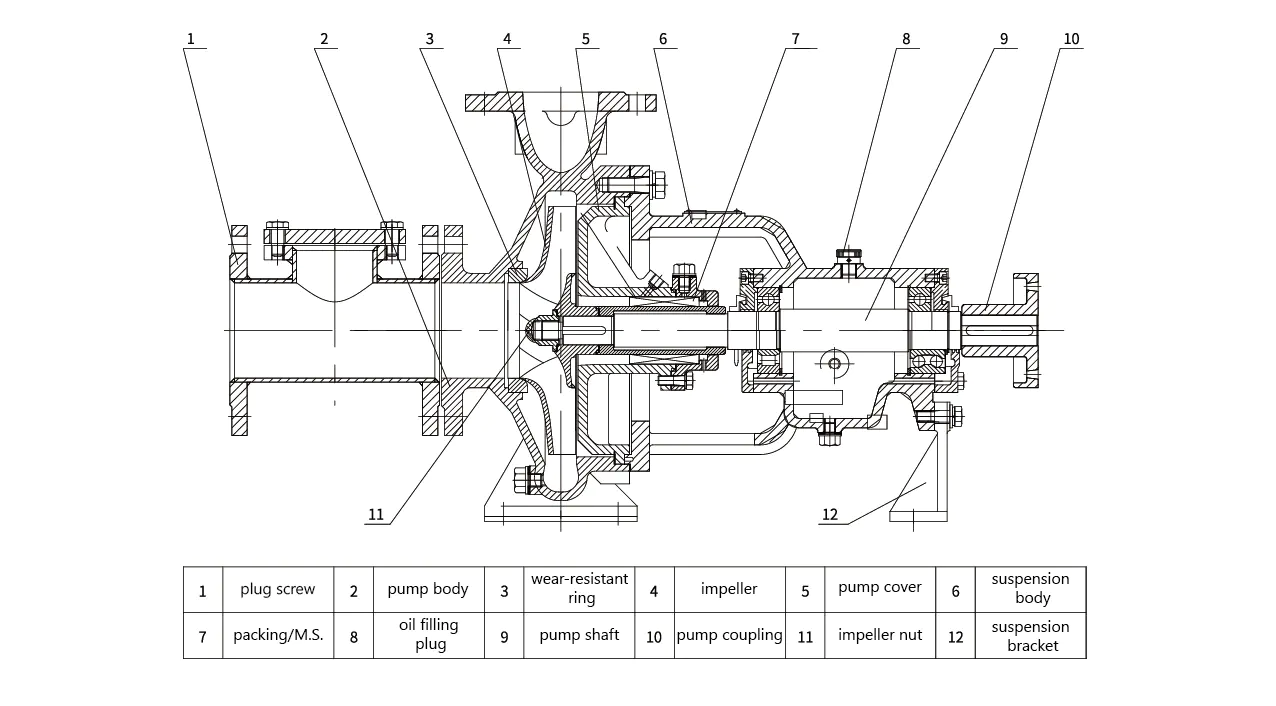

Diagramme de pompe centrifuge TWSP
Tableau des paramètres de performance
| Modèle de pompe | (r / min) | (Q) | (H) | Power KW correspondant | |||
| m³ / h | L / s | 1.0 | 1.35 | 1.85 | |||
| 50twsp6.3-12.5 | 1450 | 3,75 6,30 7,50 | 1,04 1,74 2.08 | 12.9 12.5 12.0 | 1.1 | 1.1 | 1.5 |
| 50twsp6.3-20 | 1450 | 3,75 6,30 7,50 | 1,04 1,74 2.08 | 20,5 20,0 19,6 | 2.2 | 2.2 | 3.0 |
| 50twsp6.3-20a | 1450 | 3,50 6,30 7,00 | 0,97 1,64 1,94 | 18.0 17.5 17.0 | 1.5 | 2.2 | 3.0 |
| 65TWSP12-12.5 | 1450 | 7,50 12,5 15,0 | 2.08 3.47 4.17 | 13.3 12.5 11.9 | 1.5 | 2.2 | 2.2 |
| 65TWSP12-12.5A | 1450 | 7.00 11.7 14.0 | 1,94 3,25 3,89 | 11.5 11.0 10.5 | 1.1 | 1.5 | 2.2 |
| 65TWSP12-20 | 1450 | 7,50 12,5 15,0 | 2.08 3.47 4.17 | 20.3 20.0 19.6 | 2.2 | 3 | 4 |
| 65TWSP12-20A | 1450 | 7.00 11.7 14.0 | 3.25 1.94 3.89 | 17,8 17,5 17.2 | 2.2 | 3 | 4 |
| 65TWSP12-32 | 1450 | 7,50 12,5 15,0 | 2.08 3.47 4.17 | 32.4 32.0 31.7 | 5.5 | 5.5 | 7.5 |
| 65TWSP12-32A | 1450 | 7.00 11.7 14.0 | 1.94 3.25 3.89 | 27.9 27.4 27.1 | 4 | 5.5 | 7.5 |
| 65TWSP12-32B | 1450 | 6.60 11.0 13.2 | 1,83 3,06 3,67 | 24.5 24.1 24.0 | 3 | 4 | 5.5 |
| 80TWSP25-12.5 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 13,5 12,5 11,5 | 2.2 | 3 | 4 |
| 80twsp25-12.5a | 1450 | 13,6 22,7 27.2 | 3,78 6,31 7,56 | 11.1 10.3 950 | 1.5 | 2.2 | 3 |
| 80TWSP25-20 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 21.0 20.0 19.0 | 4 | 5.5 | 7.5 |
| 80TWSP25-20A | 1450 | 14.1 23.5 28.1 | 3,91 6,51 7,82 | 18.4 17.6 16.9 | 3 | 4 | 5.5 |
| 80TWSP25-20B | 1450 | 13.2 22.0 26.4 | 3,67 6.11 7.33 | 16.2 15.6 15.0 | 3 | 4 | 5.5 |
| 80TWSP25-32 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 32,5 32,0 31,5 | 7.5 | 7.5 | 11 |
| 80TWSP25-32A | 1450 | 14.1 23.5 28.1 | 3,91 6,51 7,82 | 28,5 28,0 27,5 | 5.5 | 7.5 | 11 |
| 80TWSP25-32B | 1450 | 13.2 22.0 26.4 | 3,67 6.11 7.33 | 25.0 24.5 24.0 | 4 | 5.5 | 7.5 |
| 80TWSP25-32C | 1450 | 11.7 19.5 23.4 | 3,25 5,42 6,50 | 20.0 19.5 19.0 | 3 | 4 | 5.5 |
| 100TWSP50-12.5 | 1450 | 30.0 50.0 60.0 | 8.33 13,9 16,7 | 14.0 12.5 11.0 | 3 | 4 | 5.5 |
| 100twsp50-12.5a | 1450 | 27,3 45,5 54,5 | 7,58 12,6 15.1 | 11.6 10.4 910 | 3 | 4 | 5.5 |
| 100TWSP50-20 | 1450 | 30.0 50.0 60.0 | 8.33 13,9 16,7 | 22.0 20.0 18.5 | 5.5 | 7.5 | 11 |
| 100TWSP50-20A | 1450 | 28.0 46.8 56.0 | 7,78 13,0 15,6 | 19.2 17.5 16.1 | 5.5 | 7.5 | 11 |
| 100TWSP50-20B | 1450 | 26,4 43,9 52.7 | 7.32 12.2 14.6 | 17.0 15.4 14.3 | 4 | 5.5 | 7.5 |
