API OH1 Pompes centrifuges horizontales pour l'huile et l'écoulement chimique

API OH1 Pompes centrifuges horizontales pour le débit pétrolier et chimique, parmi lesquelles la série de pompes Teffiko T2AP se distingue. Il adopte une structure supportée par pied ainsi que des traits ouverts ou semi-ouverts, avec une pression conçue de 2,5 MPa, ce qui le rend adapté aux processus industriels généraux. Des considérations méticuleuses ont été accordées à des aspects tels que les performances hydrauliques, la méthode de connexion entre le corps de la pompe et le support de roulement, les composants du joint mécanique, les méthodes de refroidissement et les pipelines auxiliaires, résolvant ainsi les défauts d'utilisation et d'installation existant dans les pompes à procédé et les pompes à huile.

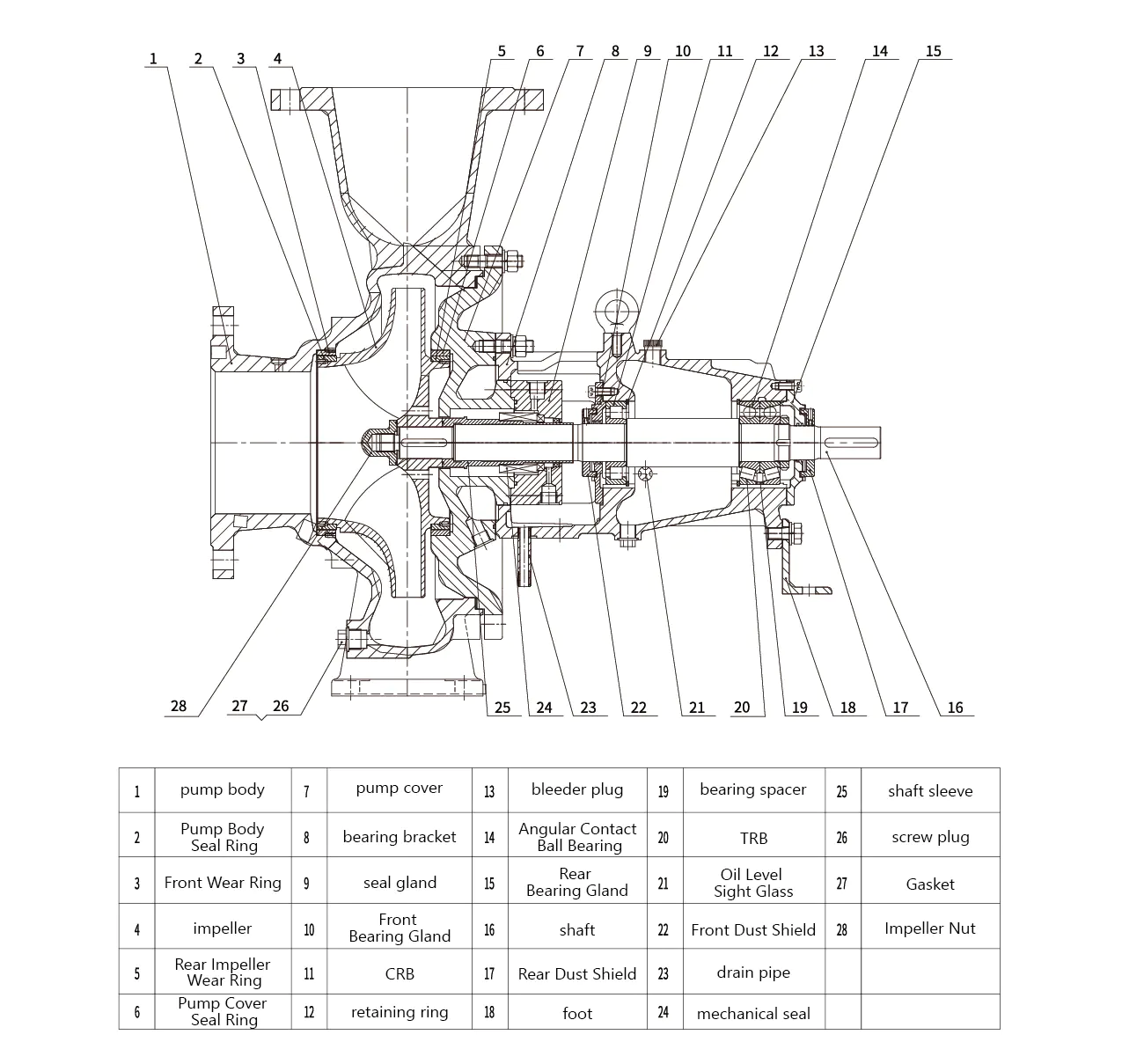

Diagramme de pompe centrifuge TIHP

Champs d'application

Cette pompe de processus chimique est largement utilisée dans plusieurs domaines clés, notamment les raffineries, l'industrie pétrochimique, l'ingénierie cryogénique, l'exploitation de charbon, l'industrie des fibres chimiques, les processus industriels généraux, les centrales électriques, les grandes et moyennes régimes de chauffage et les dispositifs de conditionnement de l'air, les installations de protection environnementale, les installations industrielles offshore et les usines de désalonation. En termes de transport des milieux, cette pompe de processus chimique fonctionne remarquablement. Il peut transporter divers liquides propres et gérer également des liquides contenant une petite quantité de particules. Qu'il s'agisse de liquides à basse température, de liquides à haute température, de liquides neutres ou de liquides corrosifs, il peut obtenir un transport efficace.

Caractéristiques principales

1. La série de pompes centrifuges horizontales API OH1 est sélectionnée et améliorée à partir d'excellents modèles hydrauliques. D'une part, en augmentant le diamètre d'entrée de la roue du corps de la pompe, le débit d'entrée de la pompe est effectivement réduit, la résistance à la cavitation de la pompe est considérablement améliorée et l'efficacité de fonctionnement de la pompe est considérablement améliorée. D'un autre côté, l'allocation de corrosion de la roue du corps de la pompe est augmentée, étendant ainsi la durée de vie globale de la pompe.

2. Les parties d'usure de cette série de pompes centrifuges sont principalement de petits composants tels que des anneaux d'usure, des manches d'arbre et des joints mécaniques. Par conséquent, après avoir remplacé ces pièces de port, les principaux composants tels que le corps de la pompe et l'arbre peuvent toujours continuer à être utilisés normalement, réduisant considérablement le coût d'entretien de la pompe.

3. La série de pompes centrifuges horizontales API OH1 peut configurer de manière flexible la forme d'étanchéité selon différentes conditions de travail. Le support de roulement adopte deux structures, à savoir les ailettes refroidies et refroidies et refroidies, qui peuvent s'adapter à divers environnements de température. Il dispose d'un large éventail d'applications et peut être utilisé dans plusieurs industries telles que le raffinage, la pétrochimie, l'exploitation de charbon et la production d'électricité pour transporter des liquides propres ou des particules - contenant des températures différentes et des propriétés de base acide.

Conditions de travail

● Débit: 2 - 2 600 m³ / h

● Tête: jusqu'à 250 m

● Pression: jusqu'à 5,0 MPa

● Température: -80 ° C - 350 ° C

● Vitesse de rotation: jusqu'à 2 900 tr / min / min
