Meilleures pratiques pour l'installation des fondations de pompes centrifuges : six lignes directrices essentielles pour les boulons de fondation et le jointoiement

Dans le secteur des fluides industriels,Teffikoles ingénieurs mettent l'accent sur un principe fondamental : « La stabilité d'une pompe est définie également par sa conception et ses fondations. » La précision de l'installation des boulons de fondation dicte directement la fréquence naturelle et les niveaux de vibration d'une pompe centrifuge pendant son fonctionnement.

Vous trouverez ci-dessous les six exigences techniques critiques concernant les trous de boulons de fondation et les procédures de jointoiement, résumées par l'équipe technique de Teffiko à titre de référence pour la construction.

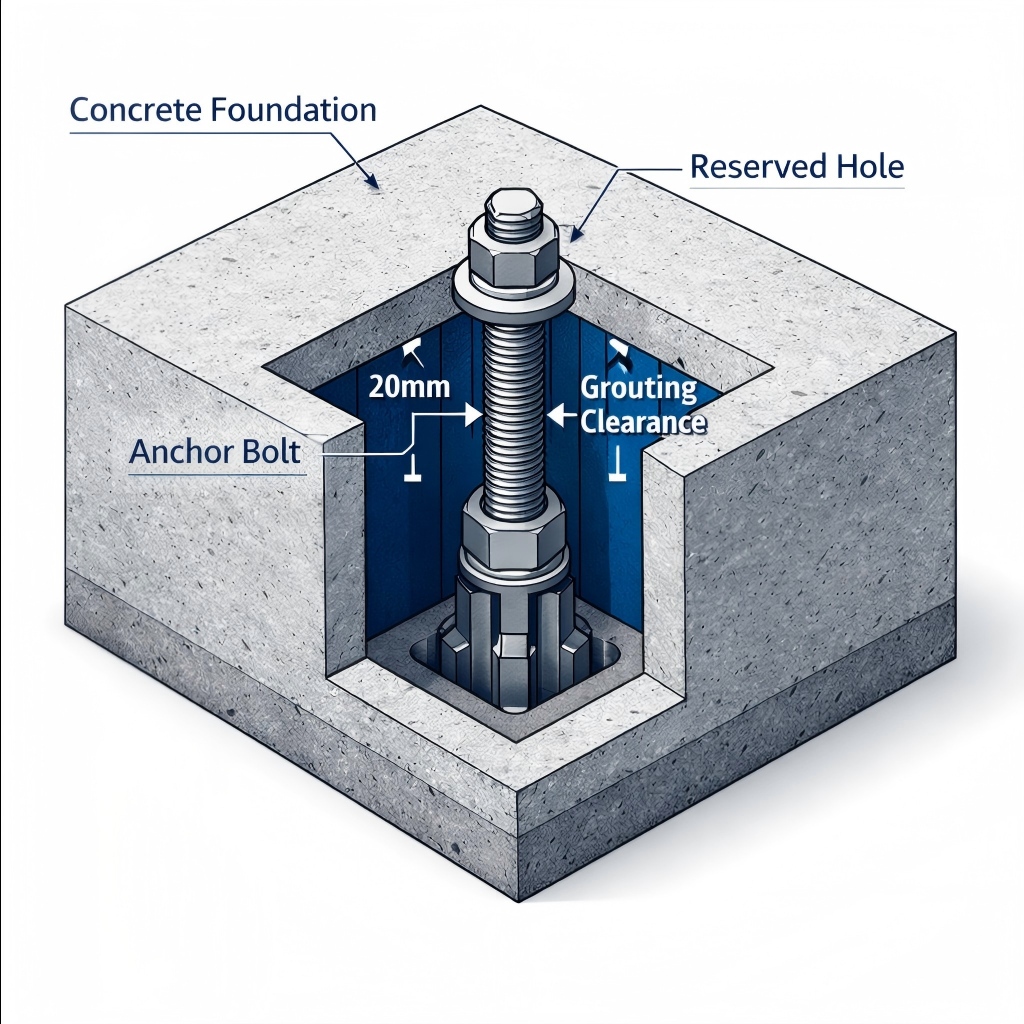

1. Positionnement de précision : précision dimensionnelle et planéité

La précision est le fondement de la stabilité. Avant le jointoiement, une vérification stricte par rapport aux spécifications techniques du fabricant de la pompe est obligatoire.

• Cohérence dimensionnelle : L'espacement et le diamètre des boulons de fondation doivent correspondre strictement aux dimensions de la base de la pompe ou de l'unité. Même des écarts mineurs peuvent provoquer un assemblage forcé, induisant une contrainte initiale sur l'arbre de la pompe.
• Exigence de planéité : L'écart de planéité de la surface de la fondation doit être contrôlé à moins de 0,5 mm par mètre (ou tel que spécifié par le fabricant de l'équipement).
• Aperçu technique : le dépassement de cette tolérance entraîne une déformation par torsion du corps de la pompe lors de la fixation. Cela compromet l'ajustement de la face du joint mécanique, entraînant des fuites et des vibrations excessives, une cause principale de défaillances inexpliquées du joint.

2. Technique de consolidation : prévenir l'inclinaison et le déplacement

Une bonne consolidation du béton autour des boulons de fondation est essentielle à l’intégrité structurelle.

• Empêcher le basculement : les vibrateurs ne doivent jamais entrer directement en contact ni exercer de pression latérale sur les boulons de fondation. Un contact direct peut faire basculer les boulons. Un boulon incliné entraîne une répartition de la charge non verticale, créant des points de concentration des contraintes de cisaillement à l'interface de l'écrou.
• Éliminer le déplacement : des mesures de fixation sécurisées doivent être mises en œuvre pendant la construction pour garantir que toutes les pièces encastrées (boulons et manchons) restent stationnaires avec un déplacement nul pendant le processus de coulée.

3. Contrôle du timing : seuil de résistance de 75 % et injection secondaire

Le timing est souvent le facteur le plus négligé dans les calendriers de construction précipités.

• Seuil de résistance : Le béton de fondation primaire doit atteindre au moins 75 % de sa résistance à la compression conçue avant que l'unité de pompe ne soit nivelée, alignée et fixée. Un chargement prématuré risque de provoquer un tassement inégal des fondations.
• Séquence du processus : L'injection secondaire ne doit avoir lieu qu'une fois que l'équipement a été aligné avec précision et fixé de manière permanente.
• Épaisseur optimale : L'épaisseur de la couche de jointoiement secondaire doit être strictement maintenue entre 30 mm et 70 mm.
• Analyse technique : Les couches inférieures à 30 mm n'ont pas suffisamment de masse pour transférer efficacement les charges et sont sujettes à la fissuration. Les couches d'épaisseur supérieure à 70 mm génèrent des contraintes de retrait excessives, conduisant à des fissures internes. La plage de 30 à 70 mm constitue la « zone de sécurité » vérifiée pour le transfert de charge.

4. Préparation de l'interface : propreté et contrôle de l'humidité

La liaison entre le béton existant et le nouveau béton constitue un point faible critique qui nécessite une double protection.

• Norme de nettoyage : La surface destinée au coulis secondaire doit être soigneusement lavée pour éliminer toute huile, poussière, laitance et particules libres.
• Conditions d'humidité : Le substrat doit être saturé en surface et sec (SSD), entièrement mouillé mais sans eau stagnante, avant le jointoiement. Cela empêche l’ancien béton d’absorber l’humidité du nouveau coulis, ce qui compromettrait la force d’adhérence.
• Précaution à basse température : Si la température ambiante descend en dessous de 0 °C, des mesures antigel immédiates doivent être adoptées pour éviter le gel à l'interface, ce qui détruit la capacité de liaison.

5. Sélection des matériaux : Béton à granulats fins à haute résistance

Pour les équipements de haute précision tels que les pompes centrifuges multicellulaires, les spécifications des matériaux sont primordiales.

• Spécification des agrégats : Le béton de pierre concassée fine est préféré pour garantir que le coulis remplit entièrement les trous de boulons étroits et les espaces de base sans vides.
• Hiérarchie de résistance : Le degré de résistance à la compression du matériau de coulis doit être supérieur d'un degré à celui du béton de fondation primaire.
• Principe d'ingénierie : le concept de « coque solide, noyau faible » n'est pas valide ici. La couche d'installation doit être plus solide que la base pour dissiper efficacement les charges dynamiques générées pendant le fonctionnement de la pompe, évitant ainsi les dommages dus aux contraintes sur la fondation elle-même.

6. Environnement de durcissement : protection thermique inférieure à 5 °C

Le durcissement est l’étape finale et la plus décisive pour une durabilité à long terme.

• Seuil de température critique : Lorsque la température ambiante descend en dessous de 5°C, la réaction d'hydratation du ciment ralentit considérablement, ce qui nuit au développement de la résistance.
• Mesures obligatoires : Des mesures strictes d'isolation thermique ou de chauffage doivent être appliquées pendant toute la période de durcissement de la couche de coulis secondaire.
• Avertissement de risque : Un durcissement inapproprié à basse température peut empêcher la couche de coulis d'atteindre la résistance nominale, créant ainsi un risque de défaillance structurelle latente pendant le fonctionnement de la pompe.

Conclusion

L'adage « Les détails déterminent le succès ou l'échec » est particulièrement pertinent danspompe centrifugeinstallation. De la précision dimensionnelle des trous réservés aux protocoles rigoureux d’injection secondaire et à la précision des boulons au millimètre près, chaque étape est interconnectée.Teffikoadhère à ces normes strictes pour contrôler chaque détail, garantissant le fonctionnement stable et fiable des équipements de pompage grâce à une exécution professionnelle et une assurance qualité.
