Que faire si le débit d'une pompe centrifuge multicellulaire horizontale est insuffisant ?

Dans les systèmes d'approvisionnement en eau industriels et de grande hauteur,Teffiko pompes centrifuges multicellulaires horizontalessont la principale source d’énergie. Cependant, de nombreux ingénieurs constatent que le débit de la pompe « chute » progressivement après une période de fonctionnement et ne parvient pas à atteindre les paramètres calibrés.

Combinant la recherche théorique sur les machines fluides et l'expérience de première ligne en matière d'exploitation et de maintenance, cet article résoudra en profondeur le problème du débit insuffisant à partir de trois dimensions : l'étanchéité, la résistance du système et les performances de la source d'alimentation.

1. Conception et sélection inappropriées

Analyse des causes :

• Inadéquation entre la sélection de la pompe et les conditions de travail réelles : le débit nominal et la hauteur manométrique de la pompe ne correspondent pas avec précision aux exigences réelles du système. Par exemple, la pompe sélectionnée a un débit excessivement faible ou une hauteur manométrique insuffisante pour vaincre la résistance du système. Cela provient généralement d'écarts dans le calcul de la résistance du système lors de la phase de conception initiale, ou de l'incapacité d'ajuster la sélection de la pompe en temps opportun lorsque les conditions de travail réelles changent.
• Défauts dans la conception du système de canalisation : des facteurs tels qu'une canalisation d'aspiration trop longue, un petit diamètre de canalisation, des coudes excessifs et une résistance élevée des vannes augmenteront considérablement la résistance du système, provoquant un écart du point de fonctionnement réel de la pompe par rapport à la zone à haut rendement et entraînant ainsi une baisse du débit.

Diagnostic et solutions :

• Vérifiez les paramètres de conception et les courbes de performances : recalculez avec précision les exigences de hauteur de charge et de débit du système et comparez-les soigneusement avec la courbe de performances de la pompe pour garantir que la pompe fonctionne de manière stable dans la zone à haut rendement. Si nécessaire, envisagez résolument de remplacer la pompe par une pompe plus adaptée aux conditions de travail actuelles.
• Optimisez la disposition du système de canalisations : effectuez une inspection et une optimisation complètes des canalisations d'aspiration et de refoulement, minimisez les coudes et les vannes inutiles et assurez-vous que le diamètre du tuyau répond aux exigences optimales pour le transport des fluides, réduisant ainsi efficacement la résistance du pipeline.

2. Problèmes d'installation et de mise en service : points clés pour le dépannage sur site

Analyse des causes :

• Fuite d'air au niveau de la canalisation d'aspiration et de la base de la vanne : il s'agit d'une cause courante et essentielle d'un débit insuffisant. Une mauvaise étanchéité de la canalisation d'aspiration ou de la base de la vanne entraînera une entrée continue d'air dans la chambre de la pompe, déclenchera une cavitation et affaiblira considérablement la capacité d'absorption d'eau et le débit de la pompe. Il est impératif d'inspecter le tuyau d'aspiration et la base de la vanne pour s'assurer qu'aucune fuite d'air ne se produit.
• Obstruction du clapet de pied ou du filtre d'aspiration : Le clapet de pied ne s'ouvre pas complètement ou le filtre d'aspiration est fortement obstrué par des débris (tels que des sédiments, des fibres, etc.), ce qui entraînera une forte augmentation de la résistance à l'aspiration et empêchera la pompe d'aspirer suffisamment de liquide.
• Sens de rotation du moteur incorrect : un câblage incorrect du moteur peut entraîner une rotation de la roue de la pompe dans le sens inverse. Dans ce cas, même si la pompe est en marche, elle peut difficilement générer un débit efficace ou le débit est extrêmement faible.
• Mauvais alignement entre la pompe et le moteur : une mauvaise précision d'alignement de l'accouplement provoquera des vibrations anormales de l'unité de pompe, accélérera l'usure des roulements et des joints, et affectera ainsi l'efficacité de fonctionnement et la stabilité du débit de la pompe.

Diagnostic et solutions :

• Effectuez une inspection stricte de l'étanchéité de la canalisation d'aspiration : effectuez un test rigoureux d'étanchéité à l'air sur la canalisation d'aspiration et tous les points de connexion, et réparez tout point de fuite d'air en temps opportun. Assurez-vous que toutes les connexions sont fixées de manière fiable, en particulier la connexion entre le tuyau d'aspiration et la base de la vanne.
• Nettoyez régulièrement le clapet de pied et le filtre : établissez un système d'inspection et de nettoyage régulier du clapet de pied et du filtre d'aspiration pour garantir qu'ils ne sont toujours pas obstrués et éviter l'accumulation de débris.
• Confirmez le bon sens de rotation du moteur : en faisant fonctionner le moteur en jogging, observez attentivement si le sens de rotation de la pompe est conforme au sens indiqué par la flèche clairement marquée sur le corps de la pompe. Si une incohérence est constatée, ajustez immédiatement le câblage du moteur.
• Effectuez un étalonnage d'alignement précis : utilisez des outils d'alignement professionnels (tels que des instruments d'alignement laser) pour effectuer un alignement de haute précision de la pompe et du moteur, réduisant ainsi fondamentalement les vibrations et l'usure des composants.

3. Mauvais fonctionnement et optimisation de la vitesse de rotation

Analyse des causes :

• Amorçage inadéquat de la pompe : si l'air dans la chambre de la pompe et dans la canalisation d'aspiration n'est pas complètement évacué avant le démarrage, la pompe ne parviendra pas à absorber l'eau normalement ou le débit sera gravement insuffisant.
• Vitesse de rotation insuffisante causée par une faible tension du système : une tension d'alimentation instable ou continuellement faible entraînera directement une baisse de la vitesse de rotation du moteur, réduisant ainsi considérablement les performances de la pompe (y compris le débit et la hauteur d'élévation). Une vitesse de rotation insuffisante est une cause importante de débit insuffisant pour les pompes centrifuges multicellulaires horizontales.
• Ouverture insuffisante de la vanne de sortie : après le démarrage de la pompe, si la vanne de sortie n'est pas complètement ouverte, le débit sera artificiellement restreint.
• Cavitation : Des conditions d'aspiration sévères (telles qu'une hauteur d'aspiration excessivement élevée, une résistance élevée du pipeline d'aspiration, une température de liquide excessivement élevée) font que la pression à l'entrée de la pompe est inférieure à la pression de vaporisation du liquide, générant un grand nombre de bulles et déclenchant la cavitation. La cavitation provoquera une forte baisse du débit, accompagnée de bruits anormaux et de vibrations violentes.

Diagnostic et solutions :

• Effectuez des opérations approfondies d'évacuation de l'air et d'amorçage de la pompe : Avant chaque démarrage, assurez-vous que la chambre de la pompe et la canalisation d'aspiration sont complètement remplies de liquide et que tout l'air résiduel est complètement évacué.
• Inspectez et stabilisez la tension d'alimentation : Inspectez régulièrement la tension d'alimentation pour vous assurer qu'elle est stable et répond aux exigences de tension nominale du moteur. Si nécessaire, pensez à installer un stabilisateur de tension pour augmenter efficacement la vitesse de rotation de la pompe multicellulaire.
• Vérifiez l'ouverture de la vanne de sortie : confirmez que la vanne de sortie est complètement ouverte et ajustez-la à l'ouverture de fonctionnement optimale en fonction des exigences réelles du processus.
• Améliorer les conditions d'aspiration et la profondeur d'entrée de l'eau : l'augmentation de la profondeur d'entrée de l'eau de la pompe centrifuge multicellulaire horizontale peut augmenter efficacement la pression d'aspiration de la pompe, résolvant ainsi le problème de débit causé par une pression d'eau insuffisante. Dans le même temps, la hauteur d'aspiration doit être réduite autant que possible, la résistance de la canalisation d'aspiration doit être diminuée et le transport de liquide surchauffé doit être évité. Si nécessaire, envisagez d’installer une pompe de surpression ou d’optimiser la conception de la canalisation d’aspiration.

4. Mauvais entretien et usure des composants : remplacement opportun des pièces d'usure

Analyse des causes :

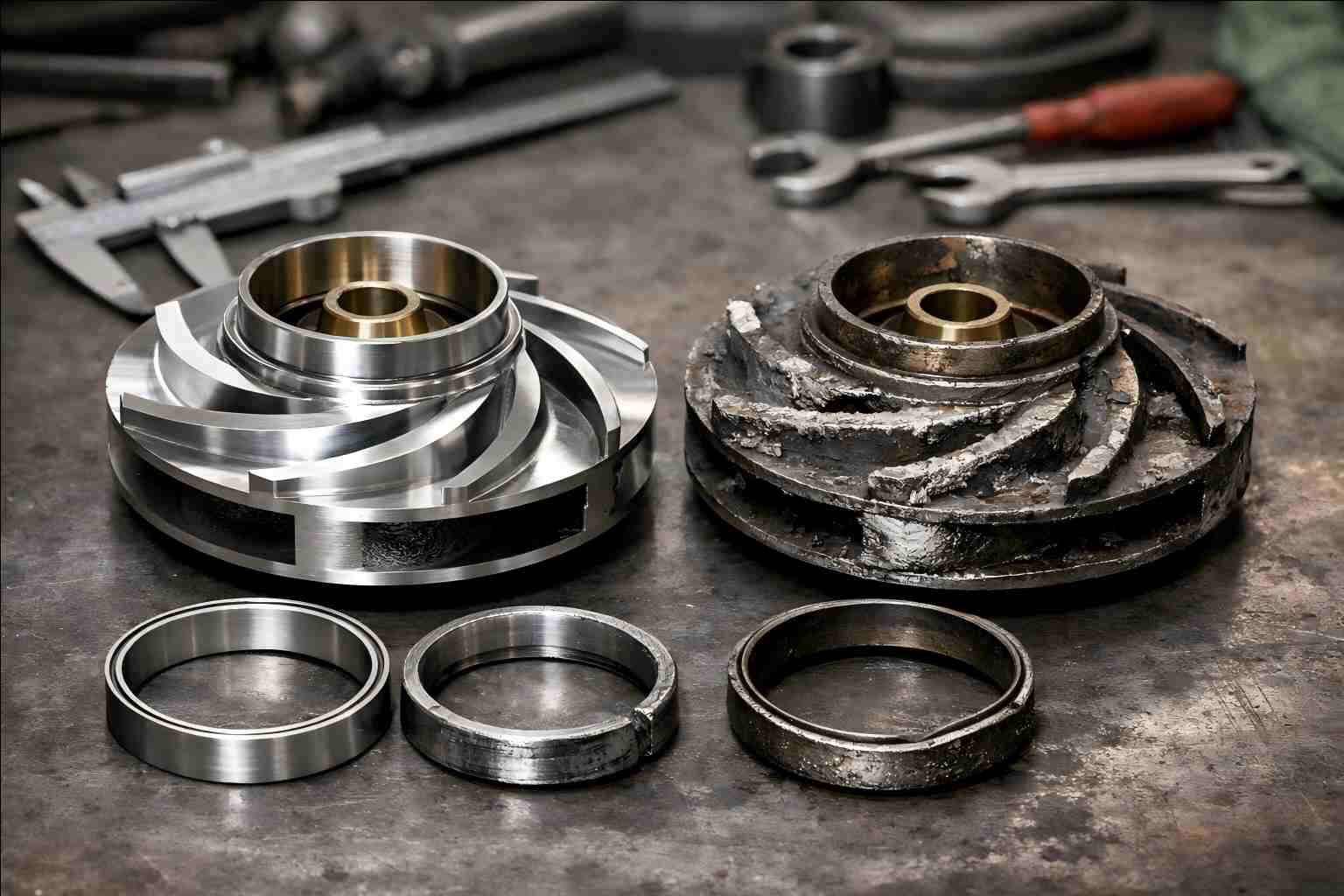

• Usure ou dommages de la turbine : lors d'un fonctionnement à long terme, la turbine peut être endommagée en raison de la corrosion, de l'usure ou du blocage par des débris, et le canal d'écoulement de la turbine peut être déformé, ce qui affecte sérieusement la capacité de travail de la pompe et entraîne une baisse significative du débit.
• Fuite interne causée par l'usure de la bague d'étanchéité : L'écart entre la bague d'étanchéité et la roue augmente avec la durée d'utilisation, entraînant une augmentation du reflux de liquide à l'intérieur de la pompe, une forte réduction de l'efficacité volumétrique, et donc une diminution du débit effectif.
• Usure des roulements : l'usure des roulements augmentera la friction entre le rotor et le stator, réduira l'efficacité mécanique de la pompe et peut même provoquer des vibrations et des fuites du joint d'arbre, affectant indirectement le débit.
• Fuite de la garniture ou des garnitures mécaniques : L'usure ou une mauvaise installation des joints (tels que la garniture ou les garnitures mécaniques) entraînera une fuite de liquide, ce qui affectera non seulement le fonctionnement normal de la pompe, mais pourra également entraîner un débit insuffisant.

Diagnostic et solutions :

• Inspectez et remplacez régulièrement la turbine : établissez un système d'inspection régulière de l'état de la turbine, nettoyez les débris en temps opportun et réparez ou remplacez les turbines usées et endommagées. Pour les pompes utilisées depuis longtemps, les roues usées doivent être remplacées en temps opportun.
• Remplacez la bague d'étanchéité en temps opportun : inspectez régulièrement l'espace de la bague d'étanchéité et remplacez-la par une nouvelle immédiatement dès qu'un espace excessif est détecté pour garantir que l'espace est dans la plage admissible de conception et maintenir l'efficacité volumétrique de la pompe. Les performances de certaines bagues d'étanchéité diminueront après une utilisation à long terme, nous devons donc les remplacer en temps opportun.
• Inspectez et remplacez les roulements : Inspectez régulièrement l'état de lubrification et le degré d'usure des roulements, et remplacez les roulements endommagés en temps opportun pour garantir le fonctionnement fluide et efficace de la pompe.
• Inspectez et remplacez les joints : Inspectez régulièrement l'usure et les fuites de la garniture ou des joints mécaniques, et ajustez-les ou remplacez-les si nécessaire pour éviter que les fuites de liquide n'affectent les performances de la pompe.

Conclusion

Résoudre le problème du débit insuffisant d'une pompe centrifuge multicellulaire horizontale n'est pas difficile ; la clé est d’identifier la cause profonde avec précision. N'oubliez pas notre mnémonique : « Empêcher les fuites d'air et vérifier le clapet de pied, nettoyer les débris et déboucher les canalisations, stabiliser la tension pour assurer la vitesse de rotation, remplacer les pièces à temps pour éliminer l'usure ».

En augmentant la profondeur d'entrée de l'eau pour augmenter la pression de l'eau, en garantissant une tension stable pour maintenir une vitesse de rotation élevée et en remplaçant résolument les bagues d'étanchéité et les roues vieillissantes, vous pouvez non seulement restaurer rapidement le débit nominal de la pompe, mais également prolonger la durée de vie de l'équipement et réduire la consommation d'énergie de fonctionnement.

Si vous avez besoin d'un tutoriel de remplacement pour la bague d'étanchéité d'un modèle spécifique de pompe multicellulaire horizontale, de solutions en cas de tension instable ou d'une assistance professionnelle en matière de sélection et de calcul, n'hésitez pas à nous contacter. Notre objectif commun est de faire en sorte que chaque goutte d'eau s'écoule efficacement avecTeffiko.
