Pompes centrifuges horizontales ou verticales : le guide de sélection industriel ultime

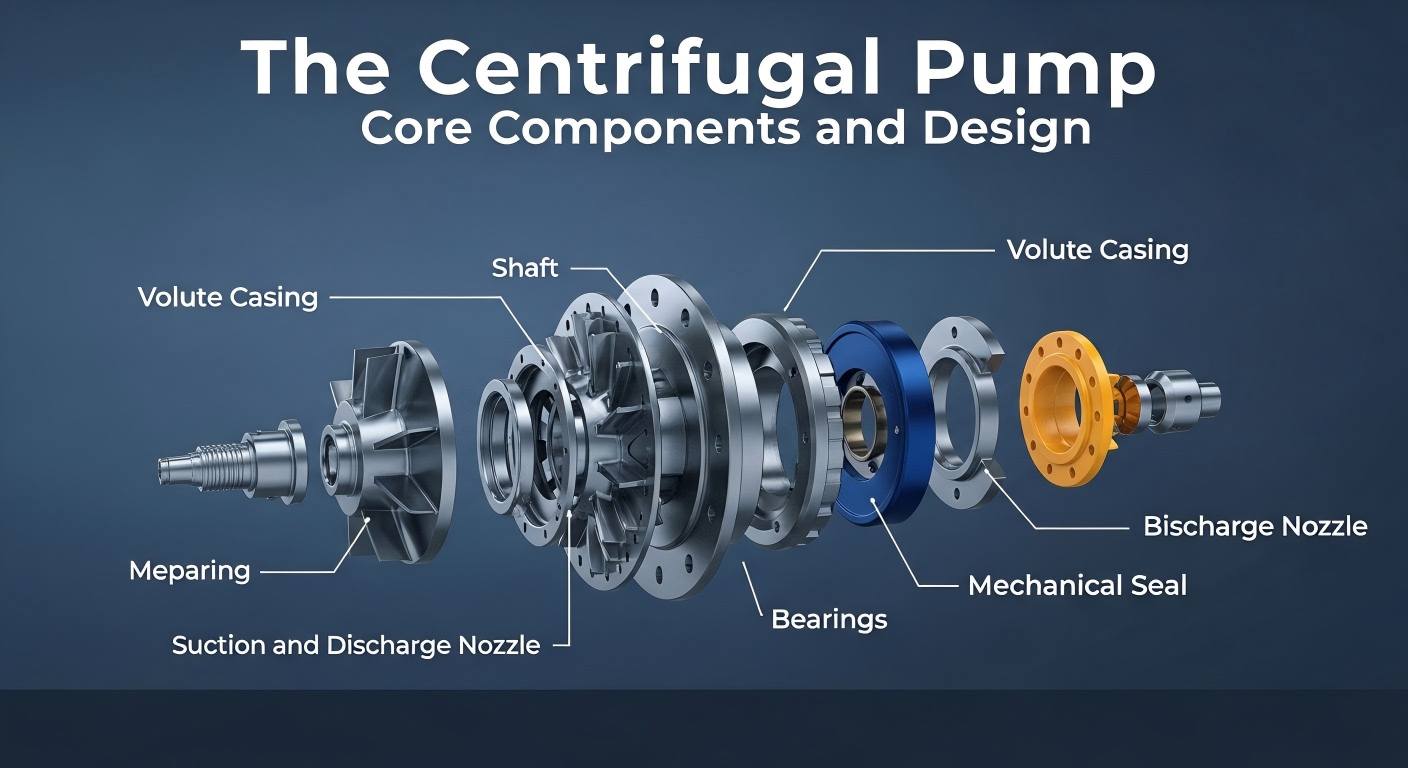

Pompes centrifugessont l'équipement de base pour le transfert de fluides dans diverses industries, jouant un rôle central, du traitement des eaux municipales à l'extraction de pétrole et de gaz. Cependant, le choix entre les pompes centrifuges horizontales et verticales constitue un défi majeur en matière de sélection. Un bon choix augmente l’efficacité et réduit les coûts, tandis qu’un mauvais choix peut conduire à une inefficacité du système et à une maintenance fastidieuse. Cet article détaille la logique de sélection des deux types de pompes et des leviersTeffikoL'accumulation technique et les avantages produits de dans le domaine des pompes centrifuges pour vous aider à faire des sélections précises et à éviter les malentendus.

I. Pompes centrifuges horizontales : stables et pratiques, adaptées à un fonctionnement à long terme

L'arbre est parallèle au sol, avec le moteur et la roue montés sur une plaque de base universelle horizontale, présentant une « forme plate horizontale ». Ses principaux avantages sont la stabilité et la facilité d’entretien.

Avantages

Installation et alignement simples, haute stabilité et faibles vibrations ; maintenance pratique avec révision accessible sans démontage des canalisations ; conduite flexible, adaptable à une variété de groupes motopropulseurs, offrant des performances de coût élevées pour un investissement à court terme.

Limites

Grande surface au sol, restreinte dans les scénarios d'espace restreint ; Le NPSH doit être contrôlé pour éviter la cavitation lorsqu'il est installé au-dessus du niveau du liquide ; les joints sont sujets aux fuites, ce qui nécessite une surveillance régulière de l’alignement.

II. Pompes centrifuges verticales : peu encombrantes et résistantes à la cavitation, adaptées aux scénarios complexes

L'arbre est perpendiculaire au sol, le moteur étant situé au-dessus de la tête de pompe, présentant une « forme verticale élancée ». Ses principaux avantages sont le gain de place et l’adaptabilité aux fluides complexes.

Avantages

Espace au sol minimal, idéal pour les espaces étroits ; fonctionnement submersible disponible sans amorçage, offrant une excellente résistance à la cavitation ; moins d'usure des joints et un faible risque de fuite, adapté aux fluides complexes contenant de la mousse et des boues.

Limites

Maintenance complexe nécessitant le démontage de la partie supérieure ou des équipements de levage, entraînant des temps d'arrêt longs ; exigences élevées en matière de hauteur libre verticale ; sujet à des problèmes de poussée axiale sous haute pression.

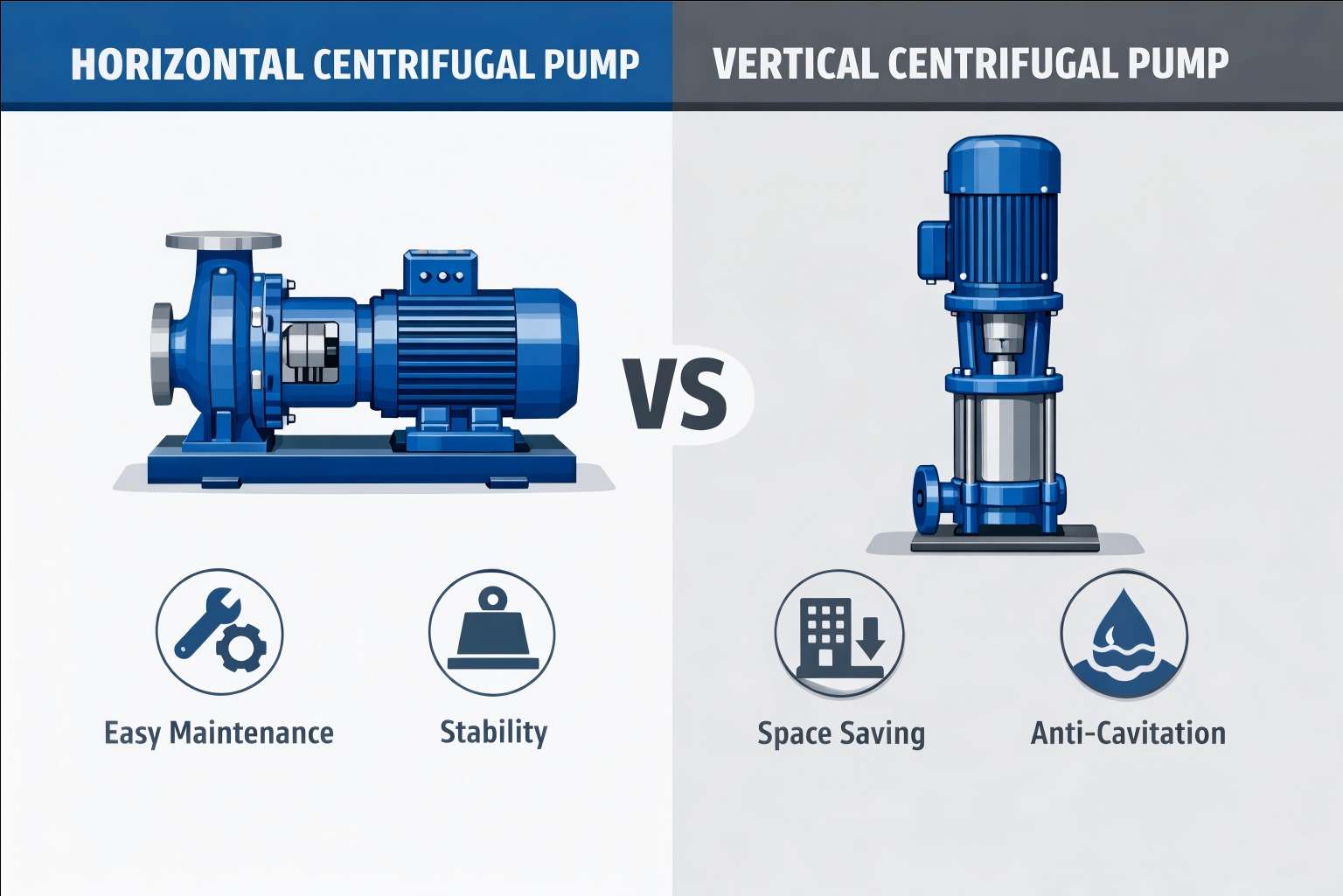

III. Données et comparaison pratique

Pour votre référence rapide, nous avons compilé cette matrice de comparaison de base sur la base de l’expérience pratique :

IV. Discussion approfondie sur les avantages et les inconvénients

L'évaluation des avantages et des inconvénients en fonction de votre environnement d'exploitation et des caractéristiques du fluide est cruciale pour sélectionner la bonne pompe. Voici une analyse plus détaillée de leurs avantages et inconvénients :

Avantages des pompes horizontales

• Entretien facile :La disposition horizontale permet un accès facile aux composants internes. En règle générale, la pompe peut être entretenue sans retirer tout le boîtier ni perturber les canalisations, réduisant ainsi considérablement les temps d'arrêt. Il s'agit d'un facteur critique dans des industries telles que le traitement chimique, où un fonctionnement continu est essentiel.
• Force motrice polyvalente :Ces pompes peuvent facilement s'adapter à diverses forces motrices, notamment des moteurs électriques, des moteurs diesel et même des turbines à vapeur, offrant ainsi une flexibilité dans le choix des sources d'énergie.
• Rentabilité :Généralement, les coûts d’achat et d’installation initiaux sont inférieurs à ceux des structures de puisard complexes de certaines pompes verticales.
• Stabilité et vibrations :Le montage de la pompe sur une base horizontale robuste offre une excellente stabilité, minimise les vibrations et prolonge la durée de vie des roulements et des joints.

Inconvénients des pompes horizontales

• Grande surface au sol :Ils nécessitent une quantité importante d'espace sur le site, ce qui peut constituer une limitation majeure dans les installations à espace limité telles que les plates-formes offshore ou les usines de fabrication compactes.
• Les défis du NPSH :Si la pompe est installée au-dessus du niveau de liquide, la hauteur d'aspiration nette positive (NPSH) doit être soigneusement gérée pour éviter la cavitation.
• Problèmes de sceau :Les arbres horizontaux sont plus sujets aux fuites des joints, ce qui nécessite une surveillance continue et un réalignement potentiel.

Avantages des pompes verticales

• Conception peu encombrante :C'est le principal avantage. Le faible encombrement est extrêmement précieux dans les salles de machines étroites, les installations de traitement de l'eau et les stations de pompage urbaines. Ils économisent un espace au sol précieux en utilisant le dégagement vertical.
• Performances NPSH supérieures :Les pompes verticales, en particulier les pompes à turbine verticale et les pompes de puisard, peuvent être entièrement immergées dans le fluide. Cela élimine le problème de la hauteur d'aspiration, fournit un NPSH maximal et élimine presque la cavitation et les dommages associés.
• Manipulation de fluides complexes :Les pompes verticales submersibles excellent dans le traitement des fluides entraînés par de l'air, de la mousse ou du lisier, car le liquide est acheminé vers la roue par gravité. Ils constituent un choix courant dans le traitement des eaux usées et dans les mines.
• Fuite réduite :Dans les configurations verticales en ligne, la répartition du poids de la pompe entraîne généralement moins d'usure des joints que les pompes horizontales, ce qui entraîne moins de fuites au fil du temps.

Inconvénients des pompes verticales

• Entretien difficile :L'installation verticale rend la pompe plus difficile à entretenir. L'accès à la roue ou aux roulements nécessite généralement le démontage des sections supérieures ou le levage de la pompe entière hors du puisard ou du réservoir, ce qui augmente le temps et les coûts de maintenance.
• Exigences de hauteur libre :Tout en économisant de l'espace au sol, une quantité considérable d'espace vertical est nécessaire pour l'installation, le démontage et l'entretien.
• Poussée axiale :En raison de la structure verticale de l'arbre et du poids des composants rotatifs, la pompe doit résister à une poussée axiale plus importante, ce qui nécessite une conception de roulement plus robuste et plus spécialisée.

Conclusion

Le choix des pompes centrifuges n'est pas seulement une considération technique mais également une estimation scientifique des coûts d'exploitation à long terme. Choisir la bonne structure signifie une consommation d’énergie réduite, moins de maintenance et une plus grande stabilité du système.

Si vous ne savez pas quelle structure (horizontale ou verticale) convient le mieux à votre application industrielle, il est recommandé de consulter une équipe d'ingénieurs professionnels expérimentés.

Avec des années d'expérience dans l'industrie, Teffiko peut fournir des solutions uniques depuis la sélection et l'optimisation du système jusqu'à la maintenance du cycle de vie complet en fonction de vos conditions de travail réelles, permettant à votre système fluidique de fonctionner plus efficacement et de manière plus fiable.

Visitewww.teffiko.compour des conseils et des solutions techniques exclusives.
