Pompes centrifugeset les compresseurs centrifuges portent un nom similaire et fonctionnent tous deux sur le puissant principe de la force centrifuge, c'est pourquoi beaucoup de gens les confondent souvent. Cependant, comme le titre l’indique, cette différence en un seul mot cache deux équipements entièrement distincts.
Bien que les compresseurs centrifuges et les pompes centrifuges fonctionnent tous deux sur le principe de la force centrifuge et que leur fonction principale soit le transfert d'énergie, les fluides vers lesquels ils transfèrent l'énergie et leurs objectifs sont complètement différents. C'est la différence la plus fondamentale entre les deux. Ci-dessous, nous définissons l'objectif principal de chacun séparément, combiné à des applications pratiques pour vous aider à les distinguer rapidement.
Un compresseur centrifuge, également connu sous le nom de compresseur à turbine ou compresseur radial, est un type de turbocompresseur dont la fonction principale est la compression des gaz. Il augmente la pression du gaz grâce à la conversion de l'énergie dynamique, dérivée du flux continu de fluide à travers un rotor/une roue. Une turbine rotative à grande vitesse génère une force centrifuge, aspirant le gaz, l'accélérant et le pressurisant pour augmenter la pression et l'énergie cinétique du gaz, et finalement fournissant du gaz à haute pression pour répondre aux besoins de production industrielle tels que le transport du gaz, la pressurisation et les réactions chimiques. Sa principale caractéristique est la manipulation de fluides compressibles ; le volume et la densité du gaz changent considérablement avec la pression pendant le fonctionnement.
Une pompe centrifuge est un dispositif mécanique spécialement conçu utilisé principalement pour le transfert de liquide, entraîné par un ou plusieurs rotors pour déplacer un milieu liquide relativement incompressible. Pendant le fonctionnement, le fluide se déplace axialement et est projeté par les extrémités des pales de la turbine le long de la circonférence via la force centrifuge, gagnant ainsi de l'énergie cinétique et de pression pour surmonter la résistance du pipeline et transférer le liquide d'un endroit à un autre. Sa principale caractéristique est la manipulation de fluides incompressibles (la compressibilité des liquides est minime et peut être négligée) ; le volume et la densité du liquide restent essentiellement inchangés pendant le fonctionnement. Pour plus d'informations sur les pompes centrifuges, vous pouvez lire notre article précédent : Qu'est-ce qu'une pompe centrifuge et comment fonctionne-t-elle ?

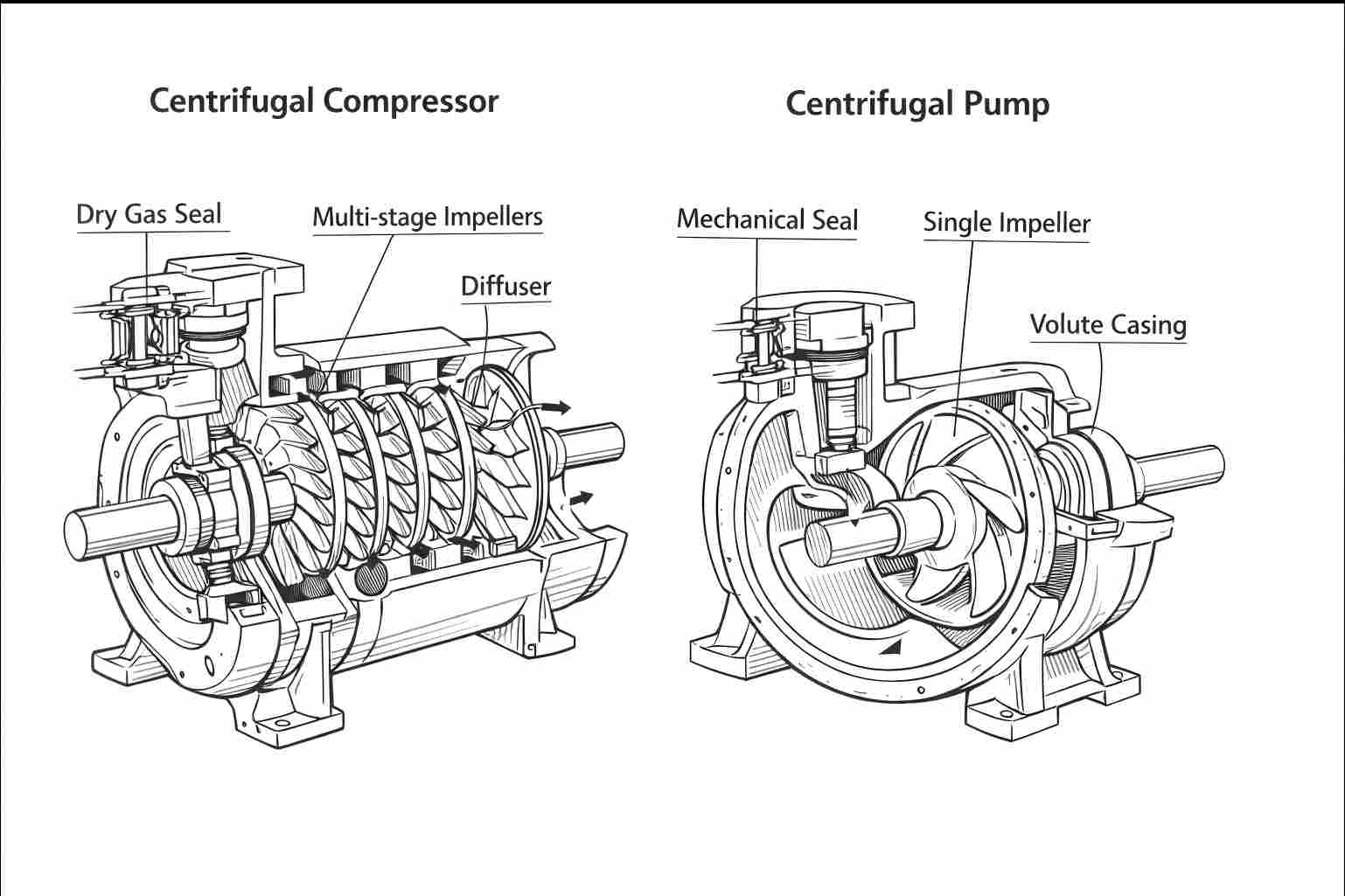

Bien que les deux disposent d'un moteur, d'un arbre et d'un boîtier, leurs structures internes diffèrent considérablement en raison des propriétés des fluides qu'ils manipulent.
| Composants structurels | Pompe centrifuge | Compresseur centrifuge |
|---|---|---|
| Composants de flux de base | Carter/Volute, turbine, manchon d'arbre | Filtre à air d'admission, turbine, diffuseur, canal de retour |
| Systèmes auxiliaires | Garniture mécanique/presse-étoupe, boîtier de roulement | Joint de gaz sec, refroidisseur intermédiaire, vanne anti-surtension, réservoir de stockage/tampon |
| Drain/Évent | Port de vidange (pour l'évacuation des liquides) | Orifice de vidange (pour l'élimination du condensat afin d'éviter les coups de bélier) |
| Complexité de conception | Relativement simple, à un ou plusieurs étages en série | Extrêmement élevé, généralement à plusieurs étages en série avec une conception de canal d'écoulement de précision pour s'adapter aux ondes de choc |
| Technologie d'étanchéité | Focus sur la prévention des fuites de liquide, les garnitures mécaniques ou les entraînements magnétiques couramment utilisés | Focus sur la prévention des fuites de gaz et les joints à gaz secs à faible friction et sans contact universellement adoptés |
Les deux se chevauchent dans certains domaines d’application (par exemple l’industrie pétrochimique), mais diffèrent considérablement dans leurs principaux cas d’utilisation.
Grâce à sa forte capacité de pressurisation, le compresseur centrifuge est largement utilisé dans des scénarios nécessitant des modifications du volume et de la pression du gaz :
Avec sa conception unique pour la manipulation de fluides à faible viscosité, la pompe centrifuge est le premier choix pour le transport de liquides :
Malgré les similitudes de nom et de principe de fonctionnement de base, une compréhension approfondie de leurs fluides de travail, de leurs structures internes, de leurs domaines d'application et de leurs processus physiques révèle les différences fondamentales entre les pompes centrifuges et les compresseurs centrifuges. L’un est destiné au transfert, l’autre à la compression ; l'un traite des liquides incompressibles, l'autre des gaz compressibles. La maîtrise de ces différences fondamentales peut vous aider à éviter les détours dans la sélection, l’exploitation et la maintenance des équipements, et à mieux exploiter la valeur fondamentale de l’équipement. Choisissez du matériel professionnel, faites confianceteffiko, et nous vous fournirons un support technique et des solutions plus précises.
