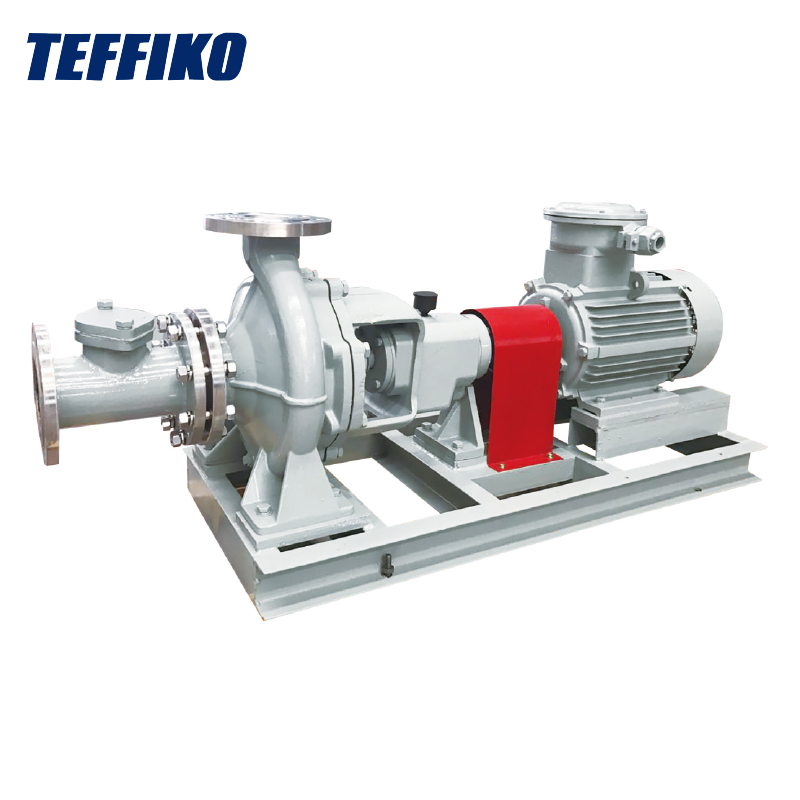

Échecs et mesures de manipulation des pompes à suspension horizontale

En tant qu'équipement de base pour transmettre une concentration élevée et des boues très abrasives,pompes à suspension horizontalesont largement utilisés dans les industries telles que l'exploitation minière, la métallurgie et l'énergie électrique. Leur statut d'exploitation affecte directement la continuité de la production et le contrôle des coûts, il est donc crucial d'identifier les échecs en temps opportun et de prendre des mesures de manipulation efficaces. Cet article réglera les types de défaillance communs des pompes à suspension horizontale, analysera les causes et fournira des solutions ciblées.

I. Échecs communs et mesures de manipulation

1. Vibration anormale du corps de la pompe

• Phénomène de défaillance: Pendant le fonctionnement, l'amplitude des vibrations du corps de la pompe dépasse la valeur standard (généralement nécessaire pour être ≤ 4,5 mm / s), accompagnée d'un bruit évident, et dans les cas graves, il provoque le relâchement des pièces de connexion.
• Causes principales:

1. Déséquilibre de la roue, qui peut être causé par une usure inégale ou un blocage de matières étrangères;
2. Déviation dans la coaxialité entre l'arbre de pompe et l'arbre du moteur;
3. Usure de roulement ou mauvaise lubrification;
4. Desserre les boulons de fondation.

• Mesures de gestion: Tout d'abord, arrêtez la machine pour vérifier l'étanchéité des boulons de fondation; Deuxièmement, mesurez la coaxialité du Shafting et ajustez-la dans la plage de déviation autorisée (radial ≤ 0,1 mm, face d'extrémité ≤ 0,05 mm); Si les vibrations existent toujours, démontez le corps de la pompe pour inspecter la roue, retirer la matière étrangère ou remplacer la roue usée; Enfin, vérifiez l'état de la graisse de roulement et ajoutez ou remplacez la graisse qui répond aux exigences du modèle (comme la graisse à base de lithium).

2. Débit et tête insuffisant

• Phénomène de défaillance: Le débit et la tête de transport réels sont inférieurs aux valeurs conçues, ne répondant pas aux besoins de production.
• Causes principales:

1. Blocage ou fuite d'air dans le pipeline d'aspiration;
2. Usure sévère des roueurs, entraînant une augmentation de la zone d'écoulement;
3. Vitesse de rotation inférieure à la valeur nominale;
4. Une concentration de suspension excessivement élevée, entraînant une réduction de la fluidité.

• Mesures de manipulation: nettoyer les débris dans le pipeline d'aspiration, inspecter la surface d'étanchéité des brides et remplacer les joints endommagés; Mesurez le diamètre extérieur de la roue et remplacez-le en temps opportun si la quantité d'usure dépasse 5% de la taille d'origine; Confirmez si la vitesse du moteur répond aux exigences de conception et vérifiez le convertisseur de fréquence ou la tension d'alimentation; Ajustez le rapport de suspension pour réduire la teneur en solide en fonction de la plage de concentration autorisée de la pompe.

3. Fuite sévère du sceau

• Phénomène de défaillance: Des fuites évidentes de suspension se produisent au niveau du joint de l'arbre, polluant l'environnement et gaspillant le milieu.
• Causes principales:

1. Porter ou rayer sur les anneaux dynamiques et statiques du joint mécanique;
2. Un étanchéité inégale des boulons de glande de phoque;
3. L'usure du manchon d'arbre conduisant à un dégagement excessif du joint;
4. La pression insuffisante ou interrompue du sceau de rinçage du sceau.

• Mesures de manipulation: démontez le joint mécanique et remplacez les anneaux dynamiques et statiques usés ainsi que les anneaux d'étanchéité; Serrez uniformément les boulons de la glande du joint pour assurer une force équilibrée sur la surface d'étanchéité; Mesurez le diamètre extérieur du manchon d'arbre et remplacez-le s'il dépasse la tolérance; Inspectez le système de rinçage du joint pour vous assurer que la pression du fluide de rinçage est maintenue à 0,1 à 0,2 MPa et que le débit répond aux exigences de refroidissement du joint.

Ii Questions fréquemment posées

Q: Que faire pour la manipulation d'urgence lorsque un bruit anormal se produit soudainement pendant le fonctionnement d'une pompe à suspension horizontale?

A: La machine doit être arrêtée immédiatement pour empêcher la défaillance de se développer. Tout d'abord, vérifiez s'il y a une affaire étrangère entrant dans la pompe, démontez la cavité de la pompe pour éliminer les débris; Deuxièmement, inspectez l'état du roulement et remplacez le roulement s'il est coincé ou fait un bruit anormal; Enfin, vérifiez le dégagement entre la roue et le boîtier de la pompe et réglez ou remplacez les pièces si la friction se produit en raison d'une usure excessive conduisant à un dégagement trop faible.

Q: Comment empêcher l'usure excessive de la roue d'une pompe à suspension horizontale?

A: Trois mesures peuvent être prises: Premièrement, sélectionnez des entraînements à base de matériaux résistants à l'usure tels que l'alliage à haut chrome et le caoutchouc pour correspondre à l'abrasivité du milieu transmis; Deuxièmement, contrôlez la concentration de suspension et la taille des particules pour éviter de dépasser la plage de conception de la pompe; Troisièmement, installez un écran de filtre d'entrée pour réduire l'entrée de grandes impuretés de particules dans la pompe et nettoyez régulièrement l'écran du filtre pour empêcher le blocage.

Q: Pourquoi choisirTeffiko?

A: Teffiko possède une expertise approfondie dans le domaine des pompes à suspension. Ses produits adoptent des matériaux en alliage à haute résistance et et une conception hydraulique précise, ce qui peut réduire efficacement le coût du remplacement fréquent des pièces. En outre,TeffikoFournit des services professionnels de sélection technique de sélection et de réponse technique, et suivi l'ensemble du processus de l'installation et de la mise en service de l'équipement au diagnostic de défaut, en fournissant un soutien à la production des clients. Que ce soit en termes de performance du produit, de fiabilité de qualité ou de professionnalisme de service, Teffiko est la marque préférée pour acheter des pompes à suspension horizontale.

En conclusion, pour la gestion de la défaillance des pompes à suspension horizontale pendant le fonctionnement quotidien, il est nécessaire de surveiller et d'enregistrer correctement les paramètres tels que la température, les vibrations et l'état du joint, et d'effectuer un entretien régulier. Ce n'est que de cette manière que le taux de défaillance peut être réduit efficacement et le fonctionnement stable à long terme de l'équipement. Choisir Teffiko signifie choisir un partenaire coopératif à long terme.
