Comment choisir un plan de rinçage de pompe centrifuge ?

2025-11-25 0 Laissez-moi un message

Dans les usines chimiques, les raffineries et les installations pharmaceutiques, il n’est pas exagéré de dire que 8 pannes de pompes sur 10 – depuis des fuites mineures jusqu’à des arrêts complets ou même des incidents de sécurité – ont pour origine une chose : un plan de rinçage des garnitures mécaniques mal choisi.

Cela est particulièrement vrai pour les pompes « nécessitant un entretien élevé » comme celles qui manipulent des hydrocarbures légers ou des boues abrasives.

S'appuyant surNormes API682et des années d'expérience pratique sur le terrain, ce guide détaille les arrangements de rinçage les plus courants (des joints simples aux systèmes à gaz sec) afin que vous puissiez choisir le bon du premier coup et éviter des temps d'arrêt coûteux.

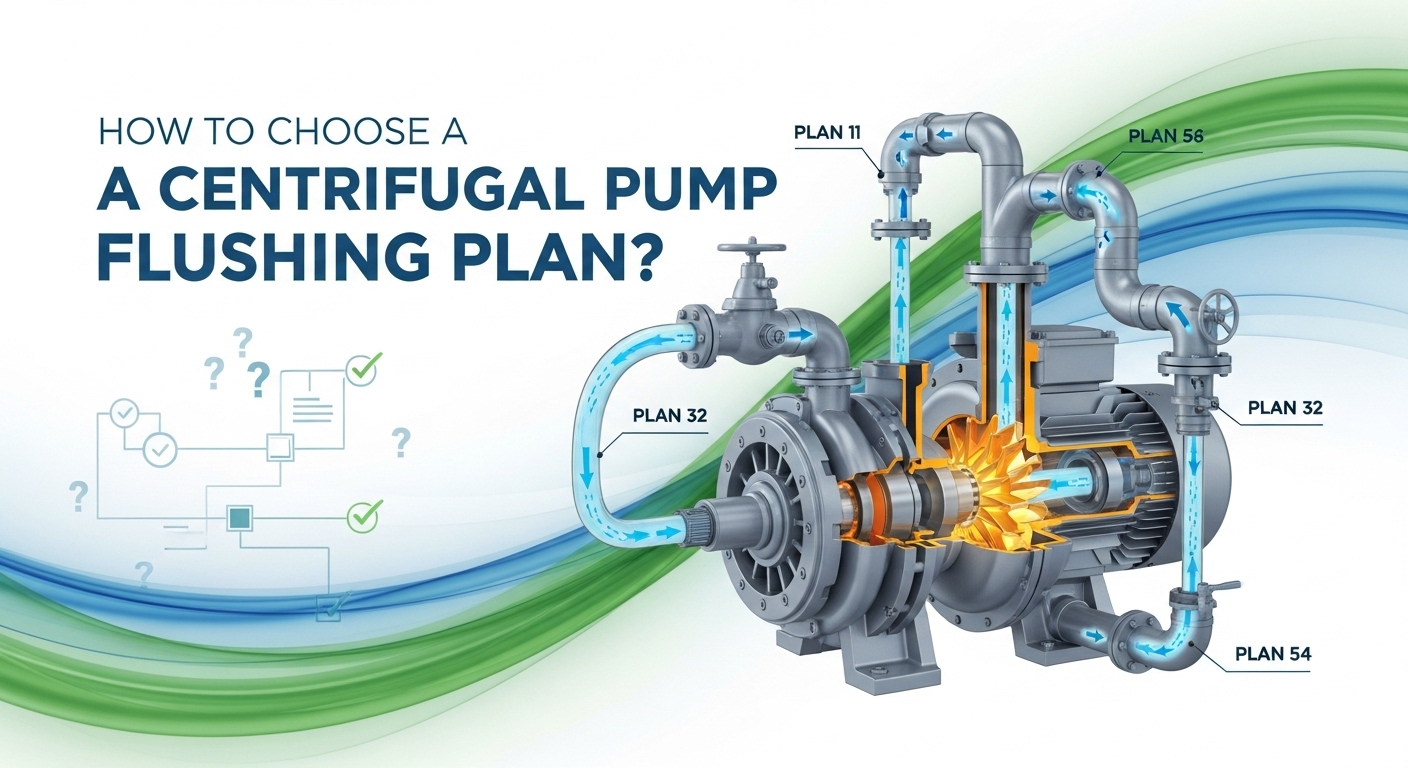

How to Choose a Centrifugal Pump Flushing Plan

1. Pourquoi les garnitures mécaniques doivent-elles même être rincées ?

PLAN 75/76 : Variantes pour fluides à haute viscosité ou non volatils où le gaz de procédé ne peut pas être utilisé directement.

Les faces d'étanchéité (anneaux rotatifs et fixes) reposent sur un contact étroit pour éviter les fuites, mais ce contact crée de la chaleur.

Le rinçage résout ce problème en créant un environnement contrôlé autour du joint.

Évacuation de la chaleur : évacue la chaleur de friction pour empêcher les composants du joint de surchauffer ou le fluide de se transformer en vapeur (ce qui entraîne un fonctionnement à sec et une panne rapide).
Contrôle de la température : refroidit les fluides chauds avant qu'ils n'atteignent le joint, préservant ainsi les performances de lubrification et d'étanchéité.
Gestion de la pression : ajuste la pression de la chambre d'étanchéité pour supprimer la vaporisation, essentielle pour les services volatils comme le propane ou l'ammoniac.
Nettoyage : Élimine les particules et les contaminants qui pourraient rayer ou s'incruster dans les faces du joint.
Isolation : empêche le fluide de traitement de sécher ou de cristalliser lorsqu'il entre en contact avec l'air, empêchant ainsi les faces du joint de coller ensemble lors du démarrage.

En pratique, un plan de rinçage bien choisi peut prolonger la durée de vie des joints de 3 à 5 fois.

2. Plans de rinçage API : adaptés à votre type de joint

L'API 682 regroupe les plans de rinçage par configuration de joints.

(I) Plans à joint unique – simples, économiques et largement utilisés

Idéal pour les services propres et non dangereux où des fuites occasionnelles dans l’atmosphère sont acceptables.

PLAN 01 / PLAN 11 : Auto-rinçage depuis le refoulement de la pompe jusqu'à l'aspiration.
PLAN 13 : Auto-rinçage inversé : le fluide s'écoule de la chambre d'étanchéité à l'entrée de la pompe.
PLAN 21 : Auto-chasse + refroidisseur.
PLAN 23 : Recirculation interne avec une traversée à gorge.
PLAN 31 : Ajoute un séparateur cyclone pour éliminer les solides du flux de chasse, idéal pour les services légèrement sales.
PLAN 32 : Chasse d'eau propre externe (ex. : eau filtrée ou liquide barrière).
PLAN 41 : PLAN 31 + glacière.
PLAN 02 : Chambre d'étanchéité chemisée avec refroidissement ou chauffage.

💡 Conseil de pro : le PLAN 14 (sens de chasse commutable) semble flexible, mais il est rarement utilisé dans la pratique : des vannes supplémentaires signifient plus d'entretien et de points de fuite potentiels.

(II) Plans à double joint – Pour les applications à haut risque ou sans fuite

Ceux-ci utilisent deux faces d'étanchéité avec une barrière ou un fluide tampon entre les deux, parfaits pour les services toxiques, inflammables ou sensibles à l'environnement.

PLAN 52 : Double joint non pressurisé avec réservoir ventilé.
PLAN 53A/B/C : Systèmes pressurisés à double joint :
53A : L’accumulateur chargé d’azote maintient la pression.
53B : Ajoute une pompe de circulation et un refroidisseur, idéal pour les services à haute température.
53C : utilise un accumulateur à piston pour une pression stable dans les systèmes présentant de grandes variations de pression.
PLAN 54 : Système de fluide de barrière externe entièrement indépendant (par exemple, console d'huile dédiée).

PLAN 53A/B/C : Systèmes pressurisés à double joint :

Ceux-ci soutiennent le joint primaire plutôt que de le remplacer.

PLAN 62 : Trempe externe (généralement de la vapeur ou de l'eau) pulvérisée derrière le joint pour empêcher l'accumulation de solides, ce qui est courant sur les pompes à lisier ou à liqueur noire.
PLAN 65 : Ajoute un commutateur de niveau au réservoir PLAN 52 pour détecter rapidement les fuites du joint interne.

(IV) Plans d’étanchéité aux gaz secs – Pour les services volatils ou sensibles

Utilisez du gaz propre et sec (généralement de l'azote) au lieu d'un liquide comme agent d'étanchéité.

PLAN 72 : Joint gaz sec tandem avec barrière à l'azote.
PLAN 74 : Joint double gaz sec sous pression.
PLAN 75/76 : Variantes pour fluides à haute viscosité ou non volatils où le gaz de procédé ne peut pas être utilisé directement.

⚠️ Remarque : les joints à gaz sec nécessitent un gaz ultra-propre, sec et régulé.

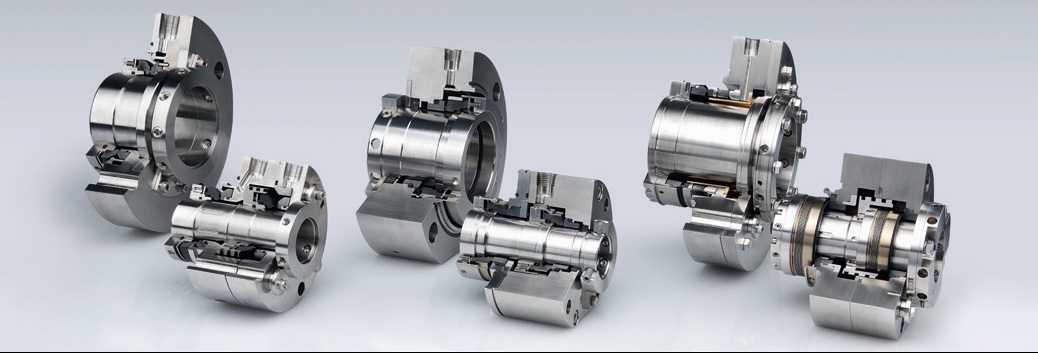

mechanical seal
