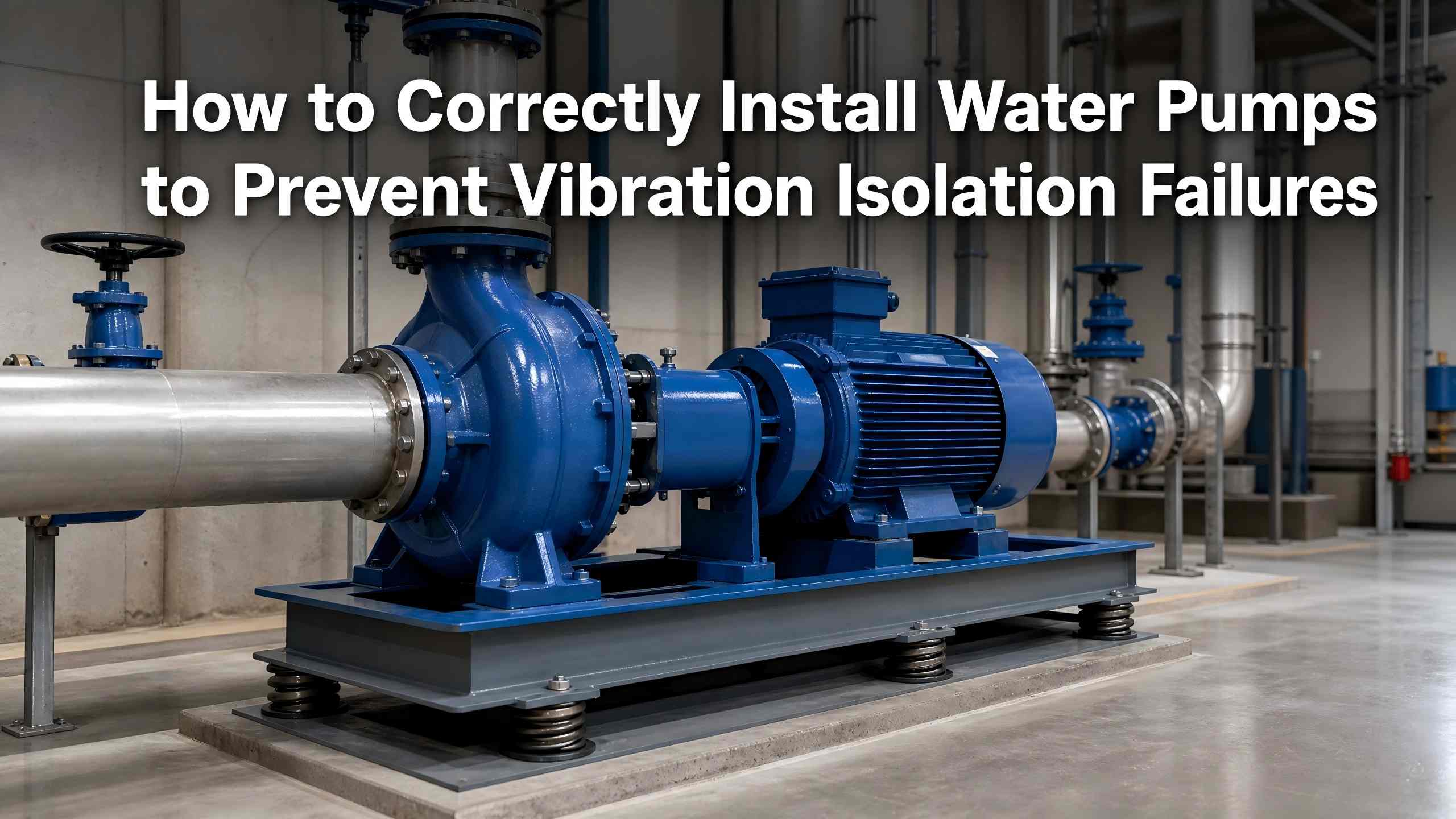

Pompe à eaules vibrations, le bruit, les secousses des pipelines et la résonance des bâtiments sont principalement causés par une installation de qualité inférieure et une défaillance de l'isolation des vibrations. L’isolation des vibrations est un processus d’installation essentiel plutôt qu’une étape facultative de réduction du bruit. L'installation standard bloque efficacement la transmission des vibrations entre les pompes, les canalisations et les structures du bâtiment, évitant ainsi les fissures et les résonances structurelles des canalisations, prolongeant la durée de vie de la pompe et assurant un fonctionnement stable du système d'approvisionnement en eau.
Cet article résume les pratiques normalisées d'installation de l'isolation des vibrations des pompes à eau, couvrant la construction des fondations, la disposition des composants d'isolation des vibrations, le traitement et l'acceptation des canalisations, applicables à la plupart des pompes centrifuges et des pompes de circulation.
Vibration mécanique de fonctionnementpompes à eauest inévitable. La plupart des échecs d'isolation proviennent de cinq erreurs d'installation typiques :
- Connexion rigide : les bases de pompe, les fondations et les canalisations entièrement fixes éliminent l'espace tampon contre les vibrations et provoquent une résonance globale.
- Installation d'isolateur non standardisée : une disposition asymétrique et une déformation par compression inégale entraînent un contact dur local et de mauvaises performances d'isolation.
- Contrainte de tension du pipeline : les connexions de pipeline rigides tirent sur l'unité de pompe et amplifient les vibrations de fonctionnement pour déclencher une résonance secondaire.
- Mauvaise construction des fondations : Des fondations sous-légères, inégales ou instables provoquent un décalage du centre et des secousses continues.
- Utilisation anormale de l'isolateur : des spécifications de plots mixtes, des couches excessives ou un contact corrosif entraînent une défaillance prématurée des composants.
L'isolation vibratoire qualifiée repose sur une isolation flexible, permettant à l'unité de pompage de fonctionner dans un état de suspension élastique avec une contrainte uniforme sur les composants.
Une fondation qualifiée est la condition préalable à une isolation efficace contre les vibrations.
Taille et poids :Adoptez des fondations à inertie en béton ou des bases en acier représentant 1 à 2 fois le poids de la pompe. La base recouvre entièrement le pied de pompe avec une marge minimale de 100 mm de chaque côté. Les pompes montées au sol nécessitent des fondations plus épaisses et plus lourdes pour réduire les retours de vibrations structurelles.
Planéité et solidité :La résistance du béton de fondation doit atteindre C25 ou plus. Le béton de coulis secondaire doit être plus résistant que le béton de base. Assurez une surface plane et sans fissures avec des pentes de drainage réservées pour protéger les isolateurs de l'immersion dans l'eau.
Règles des boulons d'ancrage :Encastrez verticalement les boulons avec des rondelles élastiques pour éviter le desserrage et l'inclinaison. Ne déformez jamais la pompe de force pendant la fixation pour éviter les vibrations à haute fréquence.
La disposition standard de l’isolateur détermine directement l’efficacité de l’isolation contre les vibrations.
Disposition générale :Disposez tous les isolateurs symétriquement le long de l’axe central de la pompe. Les dispositions à quatre points adoptent un placement uniforme dans le sens des aiguilles d'une montre ou dans le sens inverse. Pour un support à six points, installez quatre coussinets aux coins de la base et deux sur les côtés longs pour garantir une déformation par compression constante. Les bords de l'isolateur ne doivent pas dépasser la plage de la masselotte.
Installation de pompe horizontale :Utilisez des patins en caoutchouc ou des isolateurs à ressort amortisseur. Aucun collage ou fixation rigide n’est requis ; le compactage par poids propre fournit un tampon flexible et fiable.
Installation de pompe verticale :Équipez les isolateurs en caoutchouc ancrés de bases en acier fixées par des boulons à rondelle élastique, puis ancrez-les au sol pour éliminer les secousses verticales.
Assemblage de tampons multicouches :Cinq couches maximum pour une isolation monocouche insuffisante. Utiliser des plots identiques séparés par des plaques d'acier galvanisé ≥ 4 mm (10 mm surdimensionnées par côté) avec des couches décalées et un collage par adhésif.
Inspection et protection :Vérifiez l’apparence des composants et les limites de compression avant l’installation. Gardez les isolateurs à l'écart des acides, des alcalis et des solvants organiques pour éviter le vieillissement du caoutchouc.
Les raccordements rigides des canalisations sont une cause majeure de vibrations résiduelles.
Installez des joints flexibles en caoutchouc à l’entrée et à la sortie de la pompe pour couper la transmission rigide des vibrations.
Ajoutez des joints d'isolation contre les vibrations aux supports et supports de pipeline, et scellez les interstices pénétrant dans les murs avec de la laine de roche pour bloquer la conduction structurelle.
Alignez les pipelines naturellement sans joint bout à bout forcé pour éviter que les isolateurs ne soient déformés par les contraintes de tension.
Vérifiez les performances d'isolation avant le fonctionnement officiel :
- Contrôle visuel : Aucun décalage, déformation ou corrosion de l'isolateur ; niveau d'unité qualifié.
- Vérification manuelle : pas de secousses évidentes de l'unité ni de boulons desserrés.
- Test à vide : 3 à 5 minutes de fonctionnement stable sans vibration ni bruit anormal.
- Test de charge : pas de secousses du pipeline ni de résonance sous la pression de service.
- Placement asymétrique de l'isolateur provoquant une contrainte et une résonance inégales
- Sous-poids des fondations conduisant à un fonctionnement instable
- Joints flexibles de pipeline manquants provoquant des vibrations secondaires
- Boulons d'ancrage non sécurisés déclenchant le décalage de l'unité
- Fixation rigide des isolateurs de pompe horizontaux invalidant le tamponnage
- Ensemble de coussinets multicouches non standard réduisant l'effet d'isolation
- Contact corrosif entraînant un vieillissement précoce du caoutchouc
L’isolation efficace des vibrations de la pompe dépend d’une installation flexible et standardisée. Suivez la disposition symétrique des isolateurs, la construction de fondations stables et les règles de connexion des pipelines sans stress. Le fonctionnement standard élimine les problèmes de vibrations et de résonance, garantit la stabilité de la pompe à long terme et réduit les coûts de maintenance quotidiens.
-
