Comment sélectionner le bon joint mécanique

Les garnitures mécaniques sont des composants d'étanchéité essentiels pour les équipements de manipulation de fluides tels quepompes centrifuges, bouilloires de synthèse de réaction, turbocompresseurs et moteurs submersibles, garantissant un fonctionnement stable et sans fuite des équipements. Néanmoins, leurs performances et leur durée de vie dépendent non seulement du produit lui-même, mais aussi fortement de la sélection, de la précision de l'installation et des pratiques d'exploitation et de maintenance. Les statistiques de l'industrie montrent que plus de 80 % des fuites de joints, des défaillances prématurées et des problèmes de remplacement fréquents proviennent d'une mauvaise sélection, d'une installation non standard ou d'erreurs opérationnelles. Combinant les normes de l'industrie avec une expérience pratique sur le terrain,Teffikoaborde la sélection précise du type et le contrôle précis de l'installation pour obtenir un fonctionnement de l'équipement plus fiable et plus efficace.

I. Importance fondamentale d’une sélection précise des garnitures mécaniques

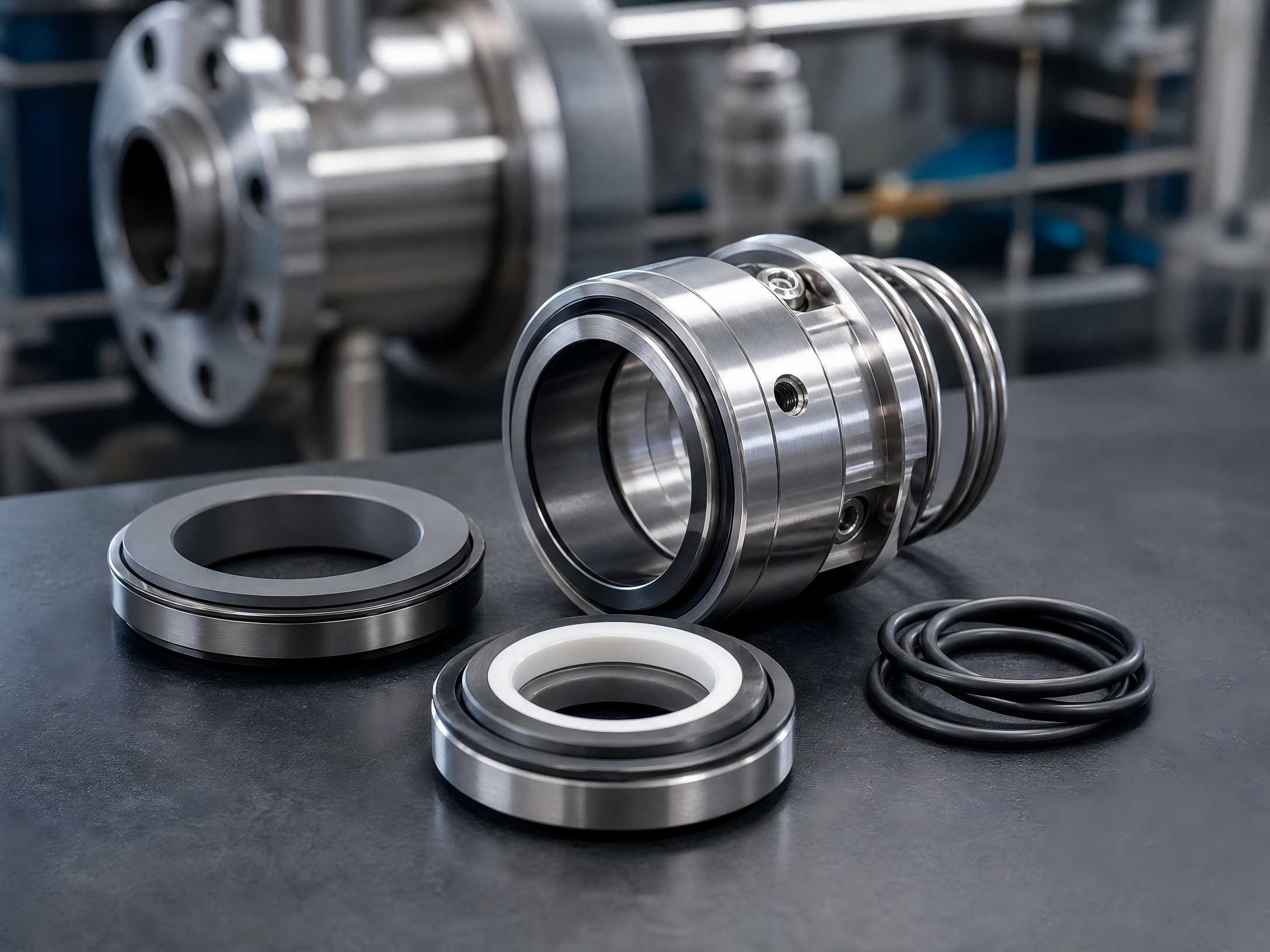

En tant que composant essentiel de précision de l'équipement, une garniture mécanique forme une barrière étanche via des faces d'extrémité de bague stationnaires rotatives, des éléments élastiques et des structures d'étanchéité auxiliaires pour bloquer les fuites de fluide interne et empêcher la poussière et les impuretés externes de pénétrer dans l'équipement. Une sélection et une application appropriées des garnitures mécaniques peuvent résoudre efficacement les problèmes d'infiltration des équipements, réduire les temps d'arrêt imprévus, réduire considérablement les coûts d'exploitation et de maintenance et éviter les risques pour la sécurité et l'environnement résultant des fuites de fluides corrosifs, inflammables et explosifs.

À l’inverse, une mauvaise sélection et des modèles mal adaptés déclenchent directement une usure rapide des faces d’extrémité des joints, le vieillissement et la fissuration des pièces en caoutchouc ainsi que des fuites induites par une défaillance des joints, nuisant ainsi gravement à la stabilité opérationnelle de l’équipement industriel complet.

II. Classification et conditions de travail applicables des garnitures mécaniques

Divers types de garnitures mécaniques dédiés sont disponibles pour différentes conditions de travail et propriétés moyennes afin de s'adapter à divers scénarios industriels. Leur champ d’application doit être clarifié avant la sélection :

•  Garnitures mécaniques haute/basse température : adaptées aux conditions de travail avec de grandes différences de température froid-chaud, de l'huile chaude à haute température et des fluides cryogéniques à basse température, résolvant la déformation des joints et les défaillances causées par le vieillissement sous des températures extrêmes.
•  Garnitures mécaniques haute pression/résistantes à la corrosion : conçues pour les scénarios de transport de pipelines chimiques acides-alcalis et haute pression avec des performances de pression et anticorrosion favorables.
•  Garnitures mécaniques résistantes aux particules : spécialement développées pour les fluides contenant des eaux usées, des boues, des particules solides et des impuretés cristallines, offrant une résistance à l'usure et à l'érosion.
•  Garnitures mécaniques spécifiques aux hydrocarbures légers : adaptées aux milieux d'hydrocarbures légers à faible viscosité et facilement vaporisables pour éviter la défaillance du joint par broyage à sec causée par la vaporisation du milieu.

III. Paramètres de base et principes de base pour la sélection des garnitures mécaniques

La sélection correcte des garnitures mécaniques repose sur l'adaptation des structures et des matériaux à cinq paramètres clés : la pression de la chambre d'étanchéité, la température du fluide, la vitesse de rotation de fonctionnement, les propriétés du fluide et l'espace d'installation. Les principes de sélection standards sont précisés ci-dessous.

1. Déterminer la structure du joint en fonction de la pression de la chambre d'étanchéité

La pression constitue le facteur essentiel régissant la structure du joint. Les garnitures mécaniques non équilibrées avec des structures simples et des performances rentables sont applicables dans des conditions de basse pression et de pression atmosphérique pour satisfaire aux exigences générales d'étanchéité. Des garnitures mécaniques équilibrées doivent être adoptées pour les conditions de pression moyenne à élevée et les conditions de travail avec des fluctuations de pression drastiques. Ils réduisent efficacement la pression spécifique des faces d'extrémité, atténuent l'échauffement par friction et évitent les fuites résultant de la séparation à haute pression des faces d'extrémité du joint. Les structures d'étanchéité à une ou deux extrémités peuvent être choisies en fonction des exigences d'étanchéité ; les joints à double extrémité sont préférés pour les fluides à haut risque afin de réaliser une protection à double couche.

2. Déterminez le type de joint en fonction de la vitesse de rotation

Les joints de type rotatif et de type stationnaire sont différenciés en fonction de la vitesse linéaire de fonctionnement de l'équipement. Pour les conditions de travail à grande vitesse, les garnitures mécaniques hydrodynamiques sans contact sont prioritaires afin de minimiser les pertes par frottement aux extrémités, de s'adapter au fonctionnement à grande vitesse et d'éviter des dommages rapides aux joints dus au meulage à sec à grande vitesse. Les joints de type contact conventionnels suffisent pour les équipements à faible vitesse et en régime permanent.

3. Adaptez les matériaux et les systèmes auxiliaires à la température et aux propriétés du fluide

La corrosivité, l'abrasivité et les caractéristiques thermiques des fluides dictent directement les matériaux des paires de friction et les matériaux des joints toriques auxiliaires ; les systèmes de protection correspondants doivent également être équipés :

•  Eau propre et milieux huile-eau courants : paires de friction carbone-graphite-céramique et caoutchouc nitrile-butadiène NBR pour un rapport coût-performance optimal à usage général.
•  Médias corrosifs acide-alcali : matériaux anticorrosion résistants à l'usure en carbure de silicium ou en carbure de tungstène associés à du caoutchouc fluoré FKM et du polytétrafluoroéthylène PTFE.
•  Support en suspension chargé de particules : association carbure de silicium dur sur dur contre carbure de silicium pour une résistance à l'usure et des performances anti-rayures supérieures des faces d'extrémité.
•  Conditions de travail à haute température : remplacez les joints toriques en caoutchouc ordinaires par des joints à soufflet métallique ou des joints en caoutchouc fluoré résistant aux hautes températures, complétés par des systèmes de refroidissement et d'isolation thermique.
•  Médias inflammables, explosifs et toxiques : équiper les systèmes de rinçage, de filtrage et de fluides barrières pour éliminer les risques de fuite de fluide.

4. Déterminez la configuration des ressorts et de l'assemblage par espace d'installation

Sélectionnez de manière flexible les structures à ressort unique, multi-ressorts ou à ressorts ondulés en fonction de l'espace d'installation effectif de la chambre d'étanchéité, et distinguez les joints montés en interne et en externe. Les joints multi-ressorts montés en interne s'adaptent aux chambres standard. Les joints à ressort unique ou à ressort ondulé sont privilégiés pour les espaces confinés compacts afin de garantir la conformité de l'installation et les performances de compensation élastique.

IV. Scénarios de sélection précis pour les types de garnitures mécaniques courants

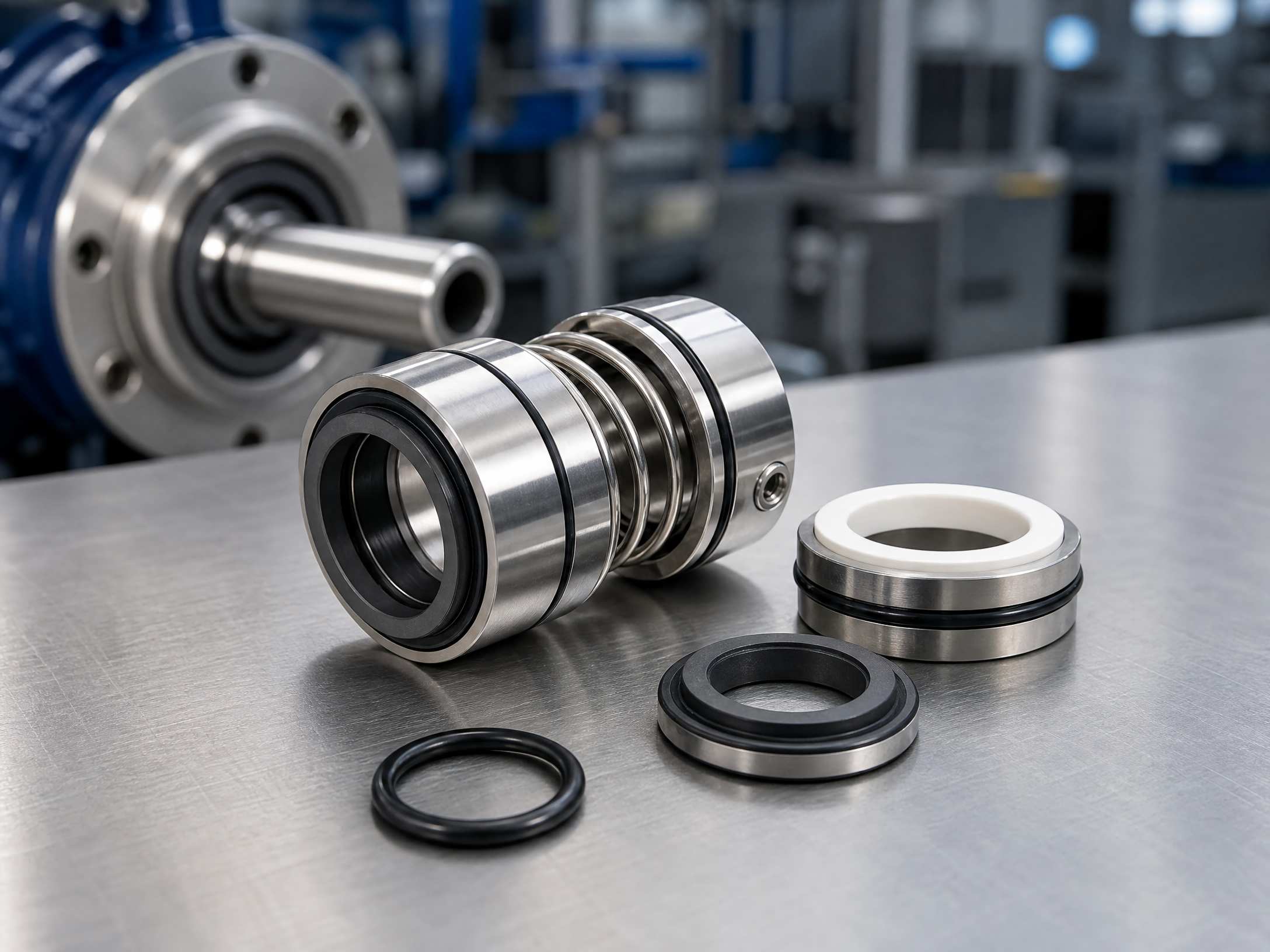

1. Garniture mécanique à une extrémité

Applicable aux pompes à eau propre, aux pompes de circulation et aux pompes à eau industrielles générales dans des conditions non corrosives, sans particules, à température normale et à pression atmosphérique. Doté de structures simples, d’un entretien pratique et de faibles coûts, il s’agit de la principale option pour les conditions de travail générales.

2. Garniture mécanique à double extrémité

Convient aux pompes chimiques, aux pompes pharmaceutiques et aux conditions de travail impliquant des fluides inflammables-explosifs, toxiques et fortement corrosifs. La protection d'étanchéité à double couche permet à l'injection de fluide barrière d'obtenir une fuite nulle et d'offrir une sécurité extrêmement élevée.

3. Garniture mécanique à soufflet métallique

Exempt de structures de joints toriques conventionnelles, il élimine complètement le vieillissement induit par les températures élevées. Il s'adapte à l'huile chaude à haute température, aux pompes à huile à conduction thermique et aux équipements fortement vibrants avec une résistance supérieure à la température, à la fatigue et une durée de vie prolongée.

4. Garniture mécanique à cartouche

Préassemblé en tant qu'unité intégrale, il évite une mise en service complexe et évite les erreurs d'installation manuelle. Adapté à la plupart des conditions de travail, il convient aux scénarios de production exigeant de faibles taux de défaillance et une maintenance minimale.

V. Exigences de précision d'installation pour les garnitures mécaniques

Même avec une sélection correctement adaptée, une précision inférieure aux normes entraînera toujours une défaillance du joint. Les paramètres de précision de l'équipement de base doivent être vérifiés avant l'installation et être conformes aux spécifications de l'industrie avant la construction :

•  Tolérance de faux-rond de l'arbre/du manchon d'arbre pour le montage du joint : ≤0,04～0,06 mm
•  Flotteur axial total du rotor : ≤0,3 mm pour empêcher la séparation de la face d'extrémité du joint et les fuites induites par le déplacement axial
•  Tolérance d'excentricité des faces d'extrémité de positionnement de la chambre d'étanchéité et du couvercle d'étanchéité par rapport à l'axe de l'arbre : ≤0,04～0,06 mm pour garantir un ajustement du joint plat

VI. Procédures d'installation standardisées et points clés pour les garnitures mécaniques

1. Vérification avant l'installation

Confirmez d’abord que le modèle et les spécifications du joint correspondent parfaitement aux conditions de travail de l’équipement ; vérifier l'intégralité et l'intégrité de tous les composants par rapport au plan d'assemblage général. Pour les joints avec entraînement par ressort hélicoïdal, distinguer les directions du ressort gauche et droite en fonction du sens de rotation de l'arbre pour éviter toute défaillance due à un assemblage inversé.

2. Nettoyage et prétraitement avant l'installation

Nettoyez soigneusement les manchons d'arbre, les chambres d'étanchéité, les couvercles de presse-étoupe et autres composants pour éliminer les bavures, la rouille et les impuretés et garantir la propreté des pièces sans corps étrangers. Inspecter le bon fonctionnement des roulements. Appliquez une fine couche de lubrifiant sur les positions de montage de l'arbre pour des conditions de travail normales afin de réduire la friction. Pour les conditions où les anneaux en caoutchouc sont incompatibles avec les produits pétroliers, de l'eau savonneuse peut être utilisée pour la lubrification. Les anneaux fixes montés flottants sans goupilles anti-rotation doivent être installés à sec sans application d'huile.

3. Opérations d'installation formelles

Contrôlez strictement les dimensions d’installation conformément aux manuels du produit. Montez d'abord les bagues fixes et les couvercles de presse-étoupe sur les arbres pour éviter les dommages dus aux chocs, puis installez les ensembles de bagues rotatives. Serrez les vis de réglage des sièges de ressort et des sièges d'entraînement en passes uniformes et décalées. Avant le verrouillage du couvercle du presse-étoupe, effectuez des tests de compression axiale en poussant et tirant manuellement les bagues de compensation. La qualification est confirmée lorsqu'un retour élastique automatique sans blocage se produit lors du relâchement. Enfin, serrez tous les boulons uniformément.

VII. Exigences normalisées de fonctionnement et de démarrage des garnitures mécaniques

•  Protection adaptée aux conditions de travail : équiper des dispositifs de refroidissement, de chauffage, de filtrage et de rinçage des fluides de barrière pour le transport de fluides à haute température, basse température, chargés de particules, inflammables, explosifs et toxiques afin de stabiliser les environnements de fonctionnement des joints.
•  Inspection avant démarrage : effectuez des tests de blocage manuels pour vérifier le couple normal et l'absence de bruit de friction anormal. Vérifier l'alignement correct des accouplements, la lubrification des roulements et l'installation des canalisations auxiliaires.
•  Procédures de démarrage standard : ouvrez d'abord les vannes de fluide et les vannes d'eau de refroidissement pour évacuer complètement l'air à l'intérieur des chambres d'étanchéité et éviter les fuites de démarrage causées par l'air accumulé sous pression statique. Démarrez l’équipement après confirmation.
•  Surveillance des conditions de fonctionnement : observez l'état de l'équipement en continu après le démarrage. Dépanner le couple anormal, le bruit anormal, la surchauffe et les infiltrations ; arrêter pour maintenance rapidement dès la détection d'un défaut.

VIII. Idées fausses courantes concernant la sélection, l’installation et l’application

•  Poursuite aveugle des prix bas ; application arbitraire de joints à usage général dans des conditions de travail à haute température, corrosives et chargées de particules, entraînant une défaillance prématurée.
•  Adoption de joints non équilibrés pour les conditions de travail à haute pression, entraînant une séparation induite par la pression de l'extrémité et des fuites persistantes.
•  Négligence des écarts de précision de l'équipement ; un faux-rond excessif de l'arbre et un flottement axial déclenchant l'usure des joints.
•  Sens de rotation du ressort assemblé à l'envers, contrainte d'installation inégale ou composants manquants provoquant un blocage et une défaillance du joint.
•  Défaut d'évacuation de l'air avant le démarrage et absence de systèmes de protection de support entraînant un broyage à sec, une surchauffe et des infiltrations.

IX. Liste de contrôle rapide pour la sélection et l'installation des garnitures mécaniques

•  Confirmer les propriétés du fluide (température, pression, corrosivité, teneur en particules)
•  Faire correspondre les structures d'étanchéité correspondantes (équilibrées/non équilibrées, simple extrémité/double extrémité)
•  Sélectionnez des matériaux compatibles pour les paires de friction et les joints auxiliaires
•  Déterminer la configuration des ressorts et de l'assemblage en fonction de l'espace d'installation
•  Vérifier les paramètres de précision de l'équipement tels que le faux-rond de l'arbre et le flottement axial
•  Vérifiez le modèle du joint, le sens de rotation du ressort et l'intégralité des composants.
•  Équiper les systèmes de protection de refroidissement, de rinçage et de filtrage correspondants
•  Mettre en œuvre l’installation et la mise en service strictement selon les procédures standard

Résumé

La sélection de la garniture mécanique appropriée constitue une entreprise systématique de correspondance des paramètres, de compatibilité des matériaux, d'installation précise et de fonctionnement standardisé. Si vous avez besoin d'approvisionnements personnalisés, de documentation technique, d'échantillons, de devis ou de propositions de commande groupée, n'hésitez pas à contacter leTEFFIKOéquipe. Nous vous recommanderons des solutions de produits de garniture mécanique adaptées à vos conditions de travail réelles pour soutenir une production efficace et stable.
