Fonctionnement à sec (fonctionnement à sec/marche au ralenti) d'unpompe centrifugefait référence à une condition de fonctionnement anormale dans laquelle la cavité de la pompe manque de liquide, a un volume de liquide insuffisant ou perd du liquide d'aspiration pendant que la pompe continue de fonctionner. Il s’agit d’un défaut hautement destructeur qui se produit fréquemment dans les pompes centrifuges industrielles. Les pompes centrifuges dépendent du liquide transporté pour la lubrification, le refroidissement et la stabilisation de la pression hydraulique. Une fois privés de protection moyenne, les composants internes vont frotter directement les uns contre les autres et accumuler rapidement de la chaleur. Même une courte période de marche au ralenti peut provoquer des dommages irréversibles, voire une panne complète de la pompe, entraînant son arrêt.
Dans des conditions normales de fonctionnement, le liquide à l'intérieur de la pompe forme un film liquide sur les surfaces des garnitures mécaniques, des roulements et des roues. Ce film réduit non seulement la friction entre les pièces métalliques, mais dissipe également la chaleur générée pendant le fonctionnement, tout en équilibrant la résistance hydraulique de la roue rotative pour garantir un fonctionnement stable de l'équipement.
En cas de marche à sec, l'air remplace entièrement le liquide transporté à l'intérieur de la cavité de la pompe, poussant l'équipement bien au-delà de ses limites de fonctionnement conçues. Une fois que le film liquide disparaît complètement, tous les composants de précision perdent leur lubrification et leur refroidissement. La turbine tourne à grande vitesse sans charge, ne parvenant pas à transporter le fluide tout en créant une contrainte interne déséquilibrée. Diverses pannes se chevauchent et s'aggravent continuellement, évoluant d'un dommage partiel à un composant jusqu'à une panne complète du système en peu de temps.
Le fonctionnement à sec des pompes centrifuges ne brûle pas directement le moteur, mais il inflige des dommages mortels aux composants de précision essentiels, augmentant considérablement les coûts de maintenance et réduisant la durée de vie de l'équipement. Ses principaux dangers se répartissent en cinq catégories :
Les garnitures mécaniques dépendent d'un film liquide pour l'isolation, la lubrification et la réduction de température. Pendant le fonctionnement à sec, le frottement sec direct entre les faces d'extrémité du joint provoque une brusque augmentation de température, entraînant une ablation, une déformation et une fissuration des bagues d'étanchéité, ce qui conduit directement à une fuite de liquide de l'équipement. Il s’agit du défaut le plus courant provoqué par la marche à sec.
Sans lubrification liquide, la résistance au frottement des roulements augmente fortement en cas d'accumulation locale importante de chaleur, déclenchant facilement une usure, un grippage et des vibrations excessives. Une rotation à sec prolongée peut plier davantage l’arbre rotatif et déséquilibrer le rotor, ruinant ainsi de manière permanente la précision de fonctionnement de l’équipement.
Sans résistance liquide pour contraindre la roue, son état de fonctionnement devient déséquilibré, entraînant un débit turbulent et une pression instable. Les performances hydrauliques de l’équipement se détériorent complètement, le rendant incapable de répondre aux exigences normales de transport de production.
La chaleur emprisonnée dans les zones centrales, notamment les garnitures mécaniques, les corps de pompe et les roulements, ne peut pas se dissiper, formant des zones localisées à haute température qui accélèrent le vieillissement et les dommages des composants.
La combinaison de températures élevées et de contraintes internes soutenues déforme les pièces métalliques telles que les roues et les corps de pompe, perturbant les jeux de montage des composants. Les opérations ultérieures entraîneront un bruit fort, des secousses violentes et une puissance de sortie insuffisante, entraînant des défauts permanents.
Dans les scénarios industriels, les défauts de marche à sec proviennent rarement de défauts inhérents à l’équipement ; la plupart proviennent de défauts de conception du système, des conditions d’exploitation du pipeline ou d’erreurs opérationnelles manuelles. Les causes courantes sont clairement classées comme suit :
Le niveau de liquide dans le réservoir d'aspiration descend en dessous de l'orifice du tuyau d'entrée de la pompe, permettant à l'air de pénétrer dans la canalisation d'aspiration et coupant l'admission de liquide.
Un amorçage inadéquat ou une ventilation incomplète avant le démarrage laisse des poches d'air emprisonnées à l'intérieur de la cavité de la pompe, créant un sas qui bloque l'entrée normale de liquide.
Les vannes d'entrée partiellement fermées, les tamis de filtre obstrués ou les canalisations pliées bloquées limitent l'alimentation en liquide et entravent l'aspiration du fluide.
Une mauvaise étanchéité ou des joints desserrés sur la canalisation d'entrée laissent l'air s'infiltrer dans la tuyauterie, brisant l'environnement de pression négative nécessaire à l'aspiration du fluide.
Une disposition déraisonnable des canalisations et une marge NPSH (Net Positive Speaking Head) insuffisante rendent la pompe à eau sujette à une aspiration de fluide instable et à un fonctionnement à sec intermittent.
Des procédures de démarrage et d'arrêt non standard ainsi que des inspections de patrouille quotidiennes inadéquates entraînent un fonctionnement de la pompe à vide.
Les dommages causés par la marche à sec ne se produisent pas brusquement ; Des signaux d’alerte précoces évidents apparaissent dès le stade initial du défaut. Une manipulation rapide peut éviter de graves pertes d’arrêt :
Grincements métalliques aigus générés par la friction sèche entre les composants, distinguables du bruit doux en fonctionnement normal.
Les conditions hydrauliques instables et le déséquilibre du rotor augmentent considérablement la fréquence et l’amplitude des vibrations globales de l’équipement.
Augmentation rapide de la température au niveau du corps de pompe, de l’extrémité du joint et des positions des roulements.
La pompe fonctionne normalement mais délivre un débit et une pression de sortie constamment faibles et instables.
Des conditions de fonctionnement mécaniques désordonnées provoquent des augmentations et des diminutions irrégulières du courant de fonctionnement du moteur.
L'entrée d'air récurrente dans la cavité de la pompe entraîne un jet discontinu et irrégulier du liquide déchargé.

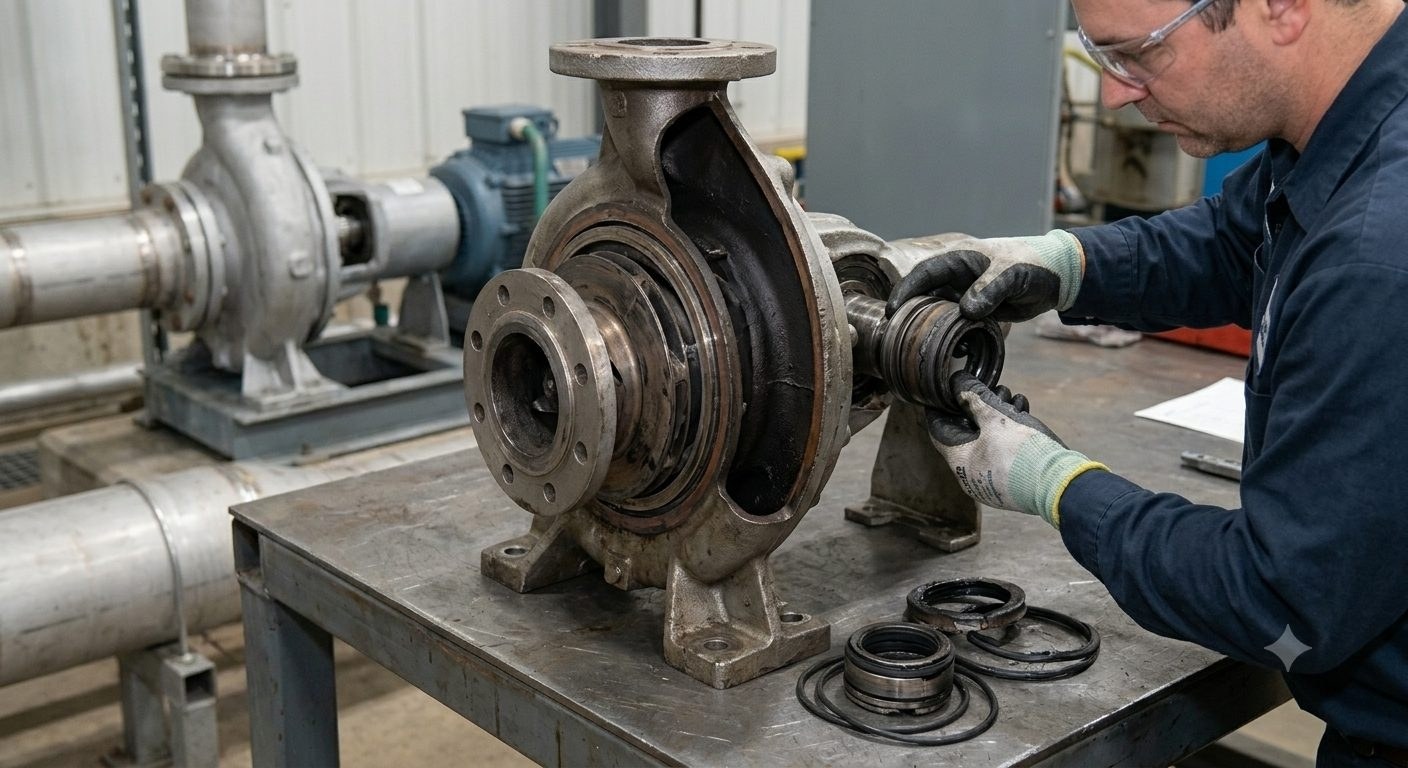

Arrêtez immédiatement la pompe dès que des symptômes de marche à sec sont détectés. Il est interdit de pulvériser de l'eau froide ou d'ajouter directement du liquide, car des différences de température drastiques risqueraient de fissurer et de déformer les composants métalliques à haute température. Laissez l'équipement refroidir naturellement avant d'inspecter la garniture mécanique, les roulements et la turbine pour déceler tout dommage. Remplacez les pièces défectueuses, résolvez les problèmes, notamment le niveau de liquide insuffisant, les fuites d'air dans les canalisations et les blocages, et confirmez les conditions de fonctionnement normales avant de redémarrer la pompe.
Adoptez une double protection composée d’un fonctionnement standardisé et d’une surveillance intelligente pour éliminer les risques de marche à sec à la source.
Appliquez strictement les protocoles de démarrage : vérifiez le niveau de liquide adéquat, ouvrez complètement les vannes d'entrée et débouchez les tamis du filtre avant le démarrage. Amorçage complet de la pompe et ventilation complète pour interdire les pratiques irrégulières de démarrage et d'arrêt.
Installez des capteurs de niveau de liquide, des commutateurs de débit et des capteurs de pression pour surveiller les conditions de fonctionnement en temps réel. L'équipement peut automatiquement déclencher des alarmes et s'arrêter en cas de coupure de liquide, de débit nul ou de pression anormale, offrant ainsi une protection de fonctionnement stable et complète pour les pompes centrifuges.
Le fonctionnement à sec des pompes centrifuges est une condition de fonctionnement à haut risque contrôlable et évitable. Ses principaux dangers proviennent de l’accumulation de chaleur induite par la friction, des performances hydrauliques instables et de la déformation des composants causée par un manque de fluide. La plupart des défauts de fonctionnement à sec proviennent d'une négligence opérationnelle et de conditions anormales du système. Le strict respect des procédures de démarrage standardisées, des inspections régulières des pipelines et l'installation de dispositifs de protection et de surveillance intelligents peuvent éliminer complètement les risques de marche à sec.
Pour toute demande de renseignements sur les paramètres des produits de la pompe centrifuge Teffiko, les solutions personnalisées et les devis, n'hésitez pas à nous contacter.
