Explication détaillée du principe de fonctionnement et du processus de fonctionnement des pompes de traitement chimique

Pompes pour procédés chimiquessont des équipements de transport de fluides essentiels dans des secteurs tels que le génie chimique, le pétrole et les produits pharmaceutiques. En tant que types spéciaux de pompes centrifuges, elles convertissent l'énergie mécanique en énergie cinétique du fluide et en énergie de pression par la force centrifuge, et sont conçues pour des conditions de fonctionnement difficiles impliquant des températures élevées, des pressions élevées, une résistance à la corrosion et un fonctionnement continu.

I. Principe de fonctionnement fondamental

1. Amorçage liquide et établissement de pression négative

Avant le démarrage, le corps de la pompe et la canalisation d'aspiration doivent être entièrement remplis de milieu chimique (liquide) pour évacuer l'air interne. Lorsque le moteur entraîne l’arbre de la pompe à tourner à grande vitesse, la roue tourne de manière synchrone. Le liquide à l’intérieur de la chambre de la pompe est entraîné par les pales de la turbine pour tourner rapidement, générant ainsi une force centrifuge. Le liquide est projeté rapidement vers le bord extérieur de la turbine, créant une zone de pression négative instantanée au centre de la turbine. En raison de la différence de pression entre la pression atmosphérique et la pression du niveau de liquide, le liquide chimique provenant des réservoirs de stockage et des canalisations est continuellement forcé dans le corps de la pompe pour compléter l'aspiration du liquide.

2. Pressurisation centrifuge pour augmenter l'énergie cinétique des fluides

Le liquide entrant dans la roue est poussé par des pales rotatives à grande vitesse, sa vitesse d'écoulement augmente fortement et acquiert une énergie cinétique abondante. Contrairement aux pompes à eau domestiques ordinaires, les roues des pompes de traitement chimique adoptent des canaux d'écoulement élargis et des structures anticorrosion résistantes à l'usure, compatibles avec divers milieux chimiques, notamment les produits pétroliers, les liquides acido-basiques et les solvants, pour éviter la dégradation de l'efficacité causée par l'érosion et la corrosion moyennes.

3. Conversion d'énergie cinétique pour une distribution de pression stable

Le liquide à haute énergie cinétique projeté depuis le bord extérieur de la roue s'écoule dans la chambre de pression en forme de volute du corps de pompe. La section transversale du canal d'écoulement de la volute s'étend progressivement de petite à grande, ce qui réduit progressivement la vitesse d'écoulement du liquide et convertit efficacement l'énergie cinétique du liquide en énergie de pression. Le liquide gagne une hauteur et une pression suffisantes et est finalement livré de manière constante au prochain flux de processus à travers la canalisation de sortie pour réaliser un transport continu du fluide.

II. Processus opérationnel standard

1. Amorçage de la pompe et ventilation de l'air : Avant le démarrage, la vanne de ventilation doit être ouverte pour évacuer complètement l'air à l'intérieur du corps de la pompe et de la canalisation d'aspiration et remplir le système de fluide, afin d'éviter un débit nul et une pression nulle de l'équipement causés par la liaison de l'air.
2. Démarrage et fonctionnement : Après confirmation, mettez sous tension. Le moteur antidéflagrant entraîne l'arbre de la pompe et la roue pour qu'ils tournent uniformément à grande vitesse, et l'équipement entre en état de fonctionnement.
3. Transport continu : dans des conditions de travail nominales, la pompe complète en permanence la circulation de l'aspiration et du refoulement du liquide, avec un débit stable et une pression sans pulsation tout au long du processus, répondant ainsi aux exigences de la production chimique continue.

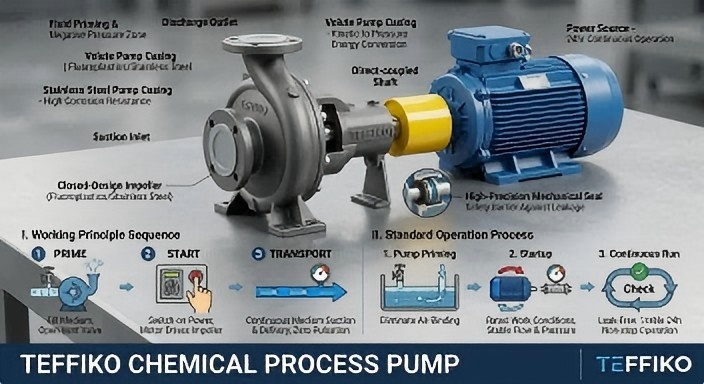

III. Coordination des composants de base

1. Roue (composant de travail principal) : principalement constituée de matériaux résistants à la corrosion tels que l'acier inoxydable et les plastiques fluorés de conception fermée. Il entraîne directement la rotation du liquide pour générer une force centrifuge et résiste à l'érosion et à la corrosion moyennes.
2. Boîtier de pompe à volute (composant de conversion d'énergie) : collecte le liquide à grande vitesse et convertit l'énergie cinétique en énergie de pression, tout en offrant d'excellentes performances d'étanchéité globales pour éviter les fuites de fluides toxiques ou corrosifs.
3. Garniture mécanique (barrière de sécurité) : équipée en standard de garnitures mécaniques de haute précision, capables de résister à des températures et à des pressions élevées, éliminant les fuites de fluide et les infiltrations d'air pour garantir la sécurité de la production.
4. Moteur (source d'alimentation) : fournit une puissance stable avec une structure à couplage direct pour une efficacité de transmission élevée, prenant en charge un fonctionnement non-stop 24 heures sur 24.

Conclusion

En résumé, le fonctionnement principal depompes pour procédés chimiquesrepose sur la conversion d’énergie via la force centrifuge. Grâce à l'aspiration de liquide à pression négative générée par la rotation de la turbine, l'accélération centrifuge et la pressurisation en volute, un transport continu, stable et sûr des milieux chimiques est réalisé.TeffikoLes pompes de procédés chimiques convertissent l'énergie de pression via la force centrifuge et sont conçues sur mesure pour des conditions de travail difficiles. Dotés d'étanchéité de haute qualité et de structures résistantes à l'usure, ils permettent un fonctionnement continu et stable sans fuite, 24 heures sur 24, constituant une option sûre et efficace pour le transport de fluides chimiques.
