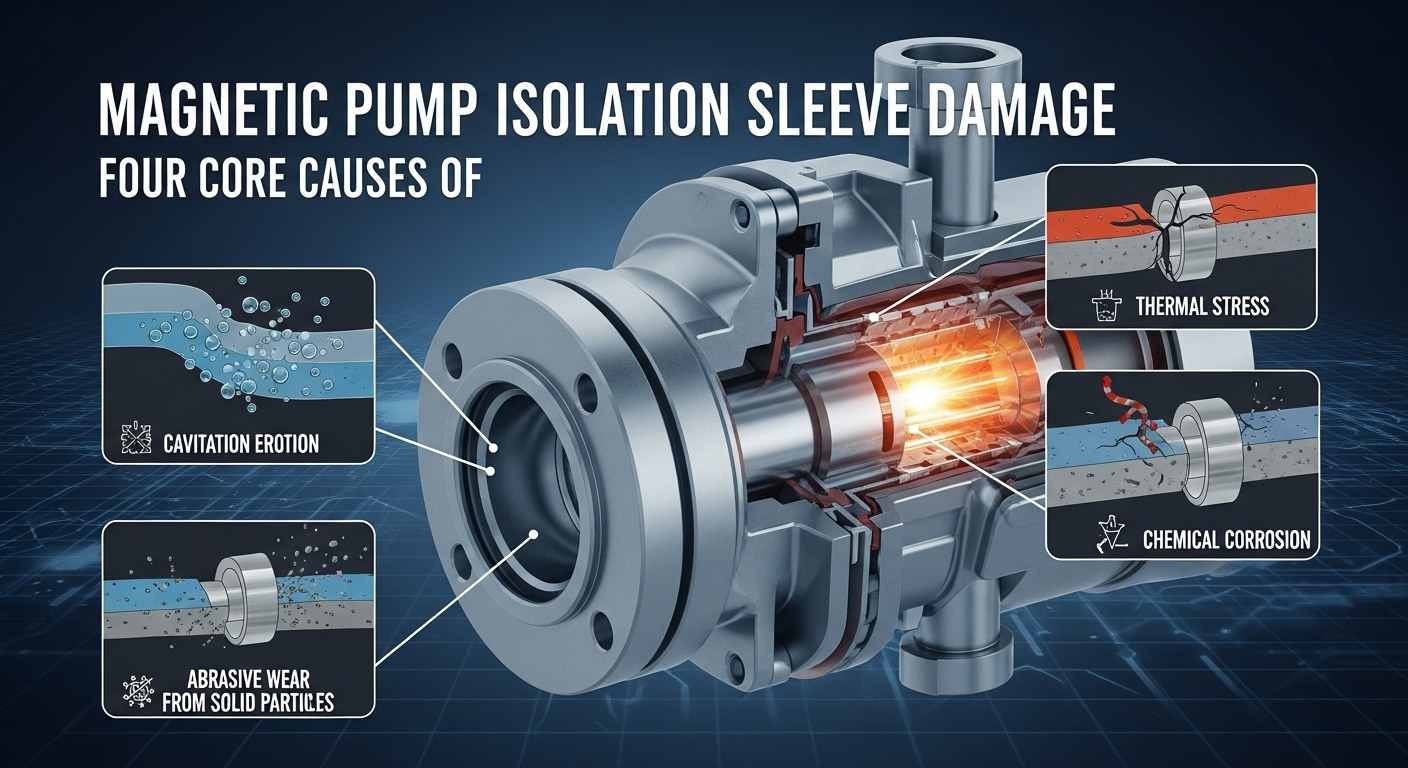

Quatre causes principales de dommages au manchon d'isolation de la pompe magnétique

Dommages aupompe magnétiqueLe manchon d'isolation constitue un risque majeur pour la sécurité dans le transport de fluides chimiques. Basé sur la pratique de l'ingénierie, cet article analyse en profondeur les mécanismes de dommages du manchon d'isolation causés par l'usure des particules dures, la défaillance de la lubrification en marche à sec, les fluctuations des conditions de fonctionnement et la cavitation, et propose des solutions de prévention de niveau professionnel pour aider à améliorer la stabilité opérationnelle des pompes magnétiques.

I. Corps étrangers magnétiques et particules dures

Il s’agit de la cause la plus directe et la plus courante d’usure physique du manchon d’isolation. Un champ magnétique puissant existe entre les rotors magnétiques interne et externe d'une pompe magnétique, et ses canaux d'écoulement internes sont précis.

Mécanisme de dégâts :

1. Corps étrangers magnétiques : les impuretés magnétiques telles que la limaille de fer et les scories de soudage présentes dans le milieu transporté seront fortement adsorbées sur les surfaces des rotors magnétiques intérieurs et extérieurs. Lorsque le rotor magnétique interne tourne à grande vitesse, ces particules gratteront continuellement la paroi interne du manchon d'isolation stationnaire comme des têtes de coupe rotatives à grande vitesse, provoquant un amincissement progressif de l'épaisseur de la paroi et éventuellement une usure.
2. Particules dures : Si le milieu contient des particules dures non magnétiques (telles que de la poudre de catalyseur, des cristaux), elles récureront et porteront le manchon d'isolation et les paliers lisses sous l'entraînement du fluide. Comme mentionné dans vos documents de référence, cela peut facilement provoquer la « rayure ou la coupure » du manchon isolant.

Déclencheurs courants :

• Nettoyage incomplet des canalisations du système ou des réservoirs de stockage après l'installation ou la maintenance.
• Le matériau transporté lui-même contient des impuretés ferromagnétiques ou dures.

Stratégies de prévention :

Assurez-vous d'installer des filtres de haute précision (filtres magnétiques si nécessaire) à l'entrée de la pompe et de formuler des systèmes stricts de nettoyage et d'inspection réguliers.

II. Friction sèche et débit insuffisant

La lubrification et le refroidissement des pompes magnétiques dépendent entièrement du liquide transporté. Toute opération sans liquide est fatale.

Mécanisme de dégâts :

Lorsqu'il n'y a pas de fluide dans la pompe ou que le débit du fluide est trop faible, le palier lisse perdra sa lubrification et son refroidissement, ce qui entraînera un frottement sec à grande vitesse. Cela générera une énorme quantité de chaleur en peu de temps, ce qui fera d'abord « griller » le roulement. Cette chaleur sera rapidement conduite vers le manchon isolant adjacent : pour les manchons isolants non métalliques, elle provoquera une fusion et une carbonisation ; pour les manchons d'isolation métalliques, cela peut entraîner une déformation ou une démagnétisation, et finalement une défaillance complète.

Déclencheurs courants :

1. Niveau de liquide trop bas dans le réservoir de stockage, entraînant une cavitation de la pompe.
2. Vanne d'entrée non ouverte, vanne de sortie excessivement fermée ou blocage de la canalisation.
3. Amorçage et ventilation insuffisants avant le démarrage.

Stratégies de prévention :

Installez et activez des dispositifs de protection de verrouillage tels que des jauges de niveau de liquide et des débitmètres pour obtenir un arrêt automatique de la pompe en cas de faible niveau de liquide ou de faible débit. Suivez strictement les procédures de fonctionnement et confirmez que « l'amorçage » est terminé avant le démarrage.

III. Phénomène de cavitation

La cavitation est un « tueur invisible » des pompes magnétiques, dotée d’un pouvoir destructeur énorme et imperceptible.

Mécanisme de dégâts :

Lorsque la pression d'entrée de la pompe est trop basse, le liquide bout en raison de la faible pression locale au niveau de la roue et à d'autres endroits, générant un grand nombre de bulles. Lorsque ces bulles s'écoulent vers la zone à haute pression avec le liquide, elles éclatent instantanément, produisant une force d'impact de milliers d'atmosphères et une température locale élevée.

1. Impacter directement la surface du manchon d'isolation, provoquant des dommages par piqûres et par fatigue.
2. La cavitation provoquera de fortes vibrations de la pompe, endommageant gravement l'équilibre hydraulique, entraînant des dommages à la chaîne d'une série de composants tels que les roulements, les rotors et les roues. Le manchon isolant est également sujet aux fissures en cas de vibrations sévères et de contraintes irrégulières.

Déclencheurs courants :

• Conception déraisonnable de la canalisation d’entrée de la pompe, entraînant une résistance excessive.
• La température du milieu transporté est trop élevée, proche de son point d'ébullition.
• Amorçage insuffisant, avec une grande quantité de gaz résiduels dans le système.
• Niveau de liquide d'entrée insuffisant (NPSHa < NPSHr).

Stratégies de prévention :

Optimisez la conception de la canalisation d'entrée, réduisez le débit et assurez une pression de réservoir ou une hauteur de niveau de liquide suffisante. Évitez de fonctionner à des températures proches du point d’ébullition du milieu.

IV. Fluctuations des conditions de fonctionnement et fonctionnement incorrect

Les pompes magnétiques sont des équipements de précision et leur fonctionnement stable dépend de conditions de fonctionnement stables. De fortes fluctuations des conditions de fonctionnement endommageront en interne leur équilibre mécanique précis.

Mécanisme de dégâts :

1. Déséquilibre hydraulique : La force axiale des pompes magnétiques est généralement automatiquement équilibrée par la pression hydraulique. Lorsque les paramètres de fonctionnement tels que la pression de sortie et le débit fluctuent fortement, cet équilibre précis sera instantanément rompu. Cela amènera le roulement lisse et la bague de butée à supporter d'énormes forces axiales et radiales non conçues, accélérant ainsi l'usure ou causant directement des dommages. L'endommagement du roulement affectera immédiatement la stabilité de l'ensemble rotor, entraînant des dommages par friction ou collision sur le manchon d'isolation.
2. Surcharge chimique et physique : mauvaise sélection du matériau du manchon d'isolation qui ne peut pas résister à la corrosion du milieu ; ou un fonctionnement au-delà des conditions de pression et de température prévues accélérera le vieillissement, le fluage ou la fragilisation du matériau et entraînera finalement des dommages.

Déclencheurs courants :

• Fluctuations fréquentes et importantes des paramètres du système tels que la pression et le débit.
• Non-respect strict des procédures de fonctionnement, ouverture et fermeture arbitraires des vannes, entraînant des coups de bélier ou des impacts de pression.
• Erreurs lors de la sélection précoce, incapacité à prendre pleinement en compte tous les paramètres tels que la corrosion du milieu, la température et la pression.

Stratégies de prévention :

Essayez de maintenir la pompe en fonctionnement stable à proximité du point de conception, évitez les démarrages et arrêts fréquents et les ajustements à grande échelle des conditions de fonctionnement. Communiquer pleinement avec le personnel technique pendant la phase de sélection et fournir les données sur les conditions de fonctionnement les plus détaillées et les plus précises.

Conclusion

En résumé, l'échec dupompe magnétiqueLe manchon d'isolation n'est pas seulement un problème matériel mais également un problème d'ingénierie système, impliquant la propreté moyenne, la conception du pipeline, le contrôle des opérations et les spécifications de maintenance. En tant que marque innovante axée sur des solutions de transmission de fluides hautes performances et sans fuite,Teffikoadhère toujours aux concepts fondamentaux de « fiabilité, intelligence et respect de l’environnement » et propose une gamme complète de produits de pompes magnétiques résistants à la corrosion pour les industries chimiques, des énergies nouvelles et pétrolières.
