"Notre pompe a encore grillé le moteur !"
"Les factures d'électricité pour les pompes à eau sont ridiculement élevées ce mois-ci. Avons-nous choisi la mauvaise pompe ?"
"Après l'installation de la nouvelle pompe, le débit ne peut tout simplement pas répondre aux exigences de conception..."
Ces problèmes fréquents dans l’approvisionnement en eau, le génie chimique, le CVC et d’autres domaines proviennent souvent d’une mauvaise lecture ou de l’ignorance du « manuel d’instructions » principal de la pompe centrifuge : la courbe de performance. En tant qu'équipement de base largement utilisé dans l'industrie, chaque augmentation de 1 % de l'efficacité d'unpompe centrifugepeut signifier des économies annuelles de dizaines de milliers, voire de centaines de milliers de yuans en coûts d'exploitation pour un projet à grande échelle.
Cet article vous apprendra comment interpréter les courbes des pompes, en vous expliquant non seulement comment les lire, mais également comment les utiliser pour prendre des décisions optimales en matière d'approvisionnement, d'exploitation et de maintenance.

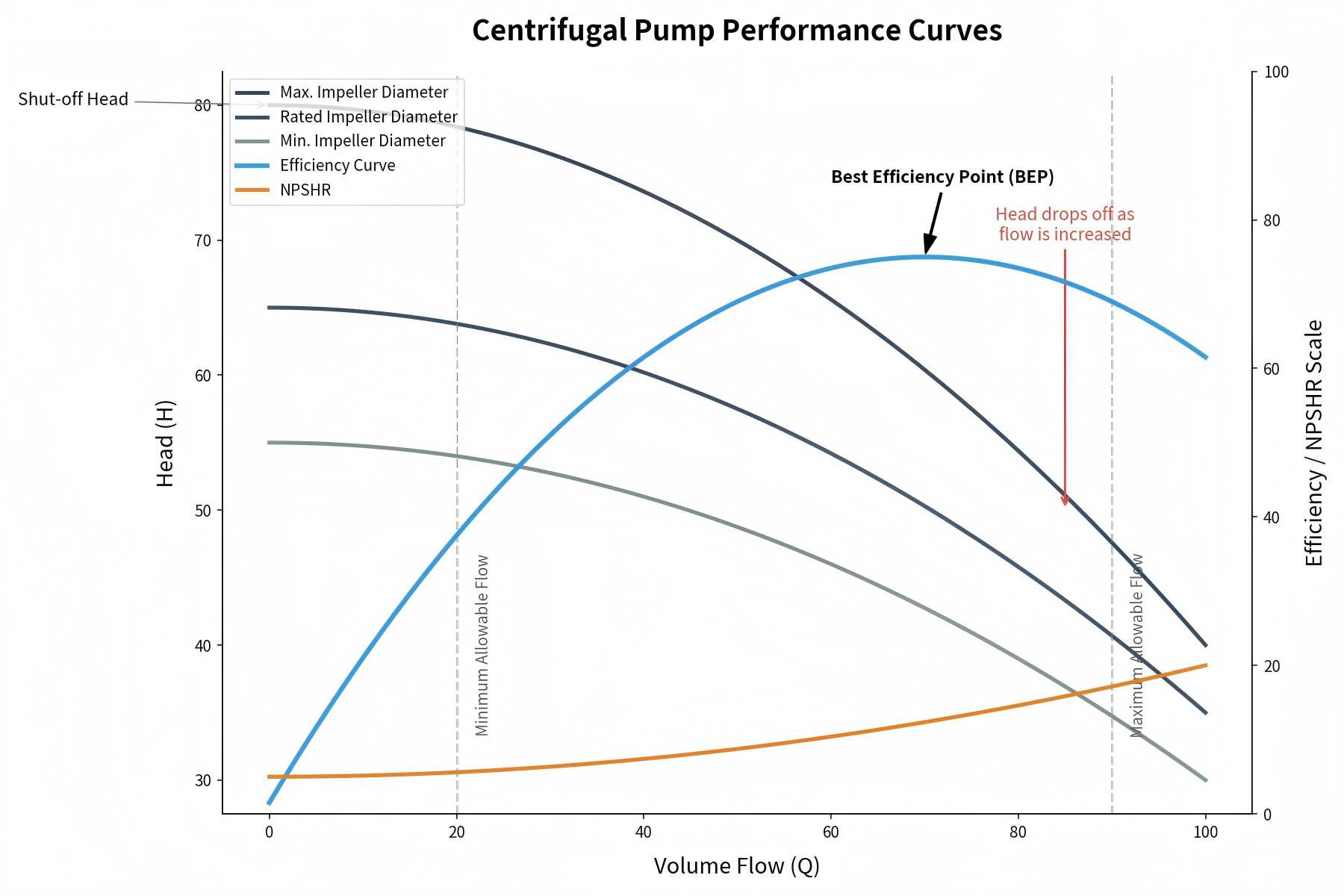

La courbe hauteur-débit (courbe H-Q) est la partie la plus fondamentale d'une courbe de pompe. Il représente la relation entre la hauteur de la pompe (la hauteur à laquelle la pompe peut soulever le fluide) et le débit (le volume de fluide délivré par la pompe par unité de temps) à vitesse constante. En règle générale, la hauteur est tracée sur l'axe vertical (axe Y) et le débit sur l'axe horizontal (axe X).
Une conclusion clé peut être tirée de la courbe H-Q : à mesure que le débit augmente, la hauteur de chute diminue progressivement. En effet, à mesure que davantage de fluide traverse la roue et le corps de la pompe, la friction du fluide et les turbulences à l'intérieur de la pompe s'intensifient, ce qui entraîne une réduction de la hauteur manométrique. Par exemple, une pompe peut générer 100 pieds de hauteur à un débit de 50 gallons par minute (gpm), tandis que la hauteur chute à 80 pieds lorsque le débit augmente à 75 gpm - cette relation est clairement visible sur la courbe.
La courbe puissance-débit (courbe P-Q) montre la relation entre la consommation électrique de la pompe et le débit à vitesse constante. La consommation électrique (en chevaux ou en kilowatts) est tracée sur l'axe vertical et le débit sur l'axe horizontal.
Contrairement à la courbe H-Q, la courbe P-Q montre une tendance à la hausse : la consommation électrique augmente à mesure que le débit augmente. En effet, la pompe doit déployer plus d’efforts pour délivrer plus de fluide et surmonter des frictions et des turbulences plus importantes. Comprendre cette courbe est essentiel pour la sélection du moteur de pompe : si le moteur est sous-dimensionné, il peut surcharger dans des conditions de débit élevé ; s'il est surdimensionné, cela entraînera un gaspillage d'énergie.
La courbe efficacité-débit (courbe E-Q) reflète l’efficacité de la pompe à différents débits. Le rendement (exprimé en pourcentage) est tracé sur l'axe vertical et le débit sur l'axe horizontal. Cette courbe est essentielle pour réduire la consommation d'énergie, car elle montre le débit auquel la pompe fonctionne avec une efficacité maximale.
La courbe d'efficacité est généralement en forme de colline : l'efficacité atteint un sommet à mesure que le débit augmente, puis diminue progressivement à mesure que le débit continue d'augmenter. Le sommet de cette courbe est appelé le point de meilleur rendement (BEP), expliqué en détail ci-dessous.
La lecture d'une courbe de pompe ne consiste pas seulement à identifier les trois sous-courbes, mais également à comprendre les points de données clés qui déterminent les performances de la pompe. Vous trouverez ci-dessous les principaux éléments sur lesquels se concentrer :
Le point de meilleur rendement (BEP) est la combinaison du débit et de la hauteur manométrique à laquelle la pompe fonctionne avec une efficacité maximale, qui constitue également le sommet de la courbe E-Q et le point de fonctionnement le plus économique de la pompe. Lors de la sélection d'une pompe, privilégiez les modèles dont le point de fonctionnement requis (débit + hauteur d'élévation) du système est le plus proche possible du BEP.
Faire fonctionner la pompe loin du BEP entraîne une consommation d'énergie accrue, une usure accélérée de la roue et du moteur et une durée de vie raccourcie de la pompe. Par exemple, une pompe avec un BEP correspondant à 60 gpm peut subir une réduction d'efficacité de 20 à 30 % et une panne prématurée lorsqu'elle fonctionne à 30 gpm (la moitié du débit du BEP).
La plage de fonctionnement (également appelée plage de performances) fait référence au débit et à l'intervalle de hauteur dans lesquels la pompe peut fonctionner en toute sécurité sans endommager la roue, le moteur ou d'autres composants. Cette plage est définie par le débit minimum/maximum et la hauteur manométrique de la pompe, et peut être visualisée directement sur la courbe H-Q.
Les fabricants recommandent généralement de faire fonctionner la pompe entre 70 % et 120 % du BEP pour garantir une plage de fonctionnement sûre. Un fonctionnement en dehors de cette plage peut provoquer une cavitation, des vibrations excessives, une surchauffe du moteur et d'autres problèmes.
La hauteur d'arrêt est la hauteur maximale que la pompe peut générer à débit nul (c'est-à-dire lorsque la vanne de refoulement est fermée), qui est l'intersection de la courbe H-Q et de l'axe vertical (axe Y). Comprendre la hauteur d'arrêt est essentiel pour la conception du système : si la hauteur statique du système dépasse la hauteur d'arrêt de la pompe, la pompe ne parviendra pas à refouler le fluide.
Le débit maximum est le débit maximum que la pompe peut délivrer à hauteur nulle (c'est-à-dire sans résistance au débit), qui est l'intersection de la courbe H-Q et de l'axe horizontal (axe X). Cette valeur vous aide à déterminer si la pompe peut répondre à la demande de débit maximum du système.
La hauteur d'aspiration nette positive (NPSH) est un paramètre clé pour prévenir la cavitation, un phénomène destructeur où des bulles de vapeur se forment dans le fluide en raison d'une pression d'aspiration insuffisante, endommageant les composants de la pompe. NPSH est la différence entre la pression du fluide à l’aspiration de la pompe et la pression de vapeur du fluide.
La plupart des courbes de pompe incluent une courbe NPSH, qui montre le NPSH minimum requis pour que la pompe fonctionne sans cavitation à différents débits. Pour éviter la cavitation, le NPSH disponible du système doit être supérieur au NPSH requis par la pompe.
Toutes les courbes de pompe n'ont pas la même forme : leur forme dépend de la conception de la pompe et différentes formes de courbe conviennent à différents scénarios d'application. Vous trouverez ci-dessous les trois formes de courbe de pompe les plus courantes :
Une courbe raide indique que la pompe peut générer une hauteur de chute élevée à de faibles débits. Ce type de courbe convient aux applications haute pression telles que les systèmes d'alimentation de chaudières, le nettoyage haute pression ou les processus industriels où le fluide passe dans des tuyaux fins ou des systèmes à haute résistance.
Une courbe plate signifie que la pompe peut fournir un débit élevé à faible hauteur de chute. Il est idéal pour les applications à grand débit et à faible résistance telles que les systèmes d'irrigation, les tours de refroidissement ou les systèmes d'approvisionnement en eau municipaux.
Une courbe qui chute rapidement indique que la pompe est sujette à la cavitation à de faibles débits. De telles pompes nécessitent un NPSH disponible plus élevé pour fonctionner efficacement et conviennent aux applications avec des débits stables et une pression d'aspiration suffisante.
Pour exploiter pleinement les courbes de pompe, suivez ces conseils pratiques : ils vous aideront à sélectionner la bonne pompe et à optimiser ses performances :
Pour choisir le bonpompe centrifuge, clarifiez d'abord les exigences du système, puis faites correspondre les exigences avec les performances de la pompe à l'aide de la courbe de pompe. Vous trouverez ci-dessous un guide étape par étape :
Après avoir sélectionné la bonne pompe, vous pouvez optimiser ses performances à l'aide de la courbe de pompe pour réduire les coûts et prolonger la durée de vie. Vous trouverez ci-dessous les stratégies de base :
