Comment lire un spectre de spectre de type pompe: un guide étape par étape

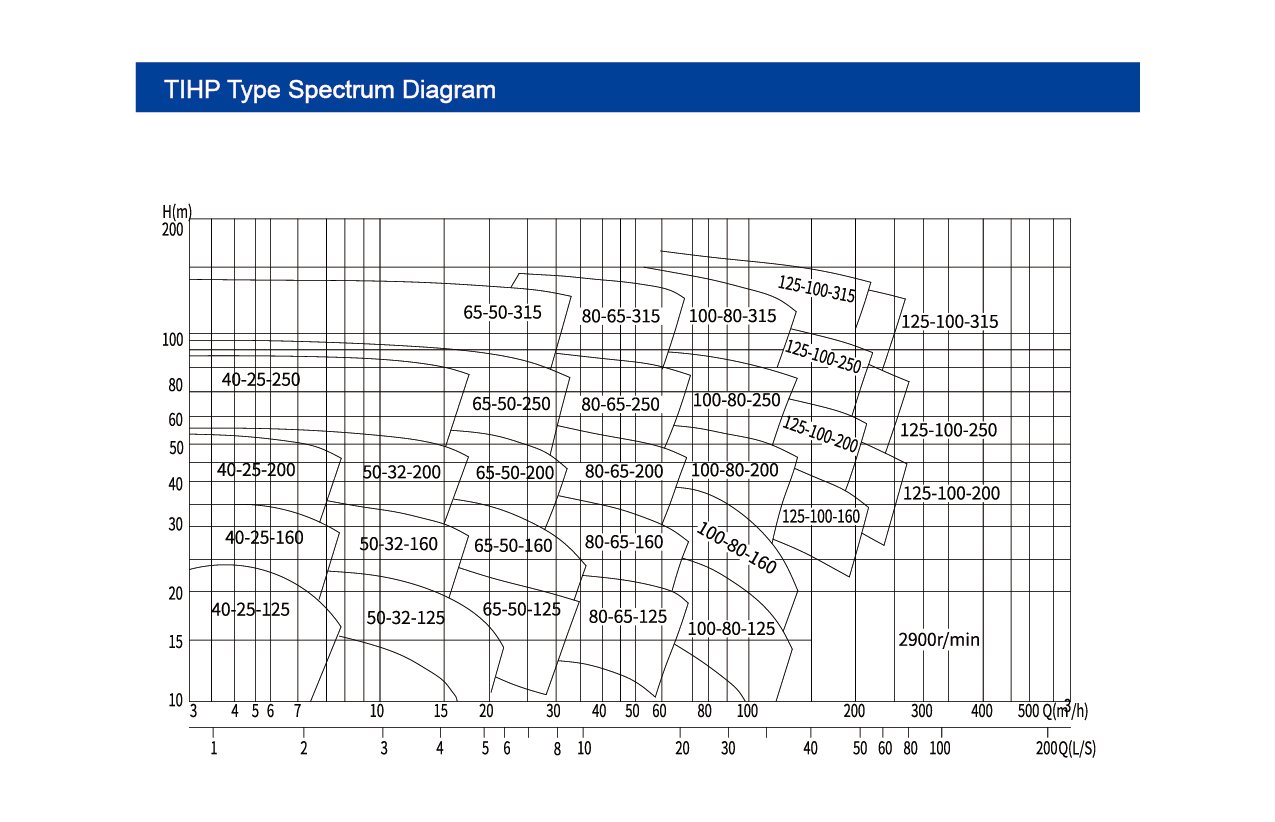

Ⅰ. Comment lire ce spectre de type de pompe spectre

1. Interprétation des axes

• Axe horizontal (axe x): représente le débit (q) en mètres cubes par heure (m³ / h), augmentant de gauche à droite.
• Axe vertical (axe y): représente la tête (h) en mètres (m), augmentant du bas en haut.

Ⅱ. Courbes et zones

Le diagramme comprend plusieurs courbes et zones, chacune représentant un modèle de pompe spécifique. Par exemple, "40-25-125" et "50-32-160" indiquent différents modèles de pompe.

• Points à l'intérieur des courbes: Chaque point sur une courbe indique la valeur de tête du modèle à un débit spécifique. Par exemple, dans la zone "40-25-125", une série de points montrent la tête à différents débits pour ce modèle.

Ⅲ. Étapes clés: point de travail et sélection

1. Déterminer les paramètres requis: Clarifier le débit de conception (Q₀) et la tête de conception (H₀). Par exemple, une usine a besoin d'une pompe pour transporter 100 m³ / h à 80 m de tête.
2. Localiser le point de travail: Trouver Q₀ sur l'axe X et H₀ sur l'axe Y; Leur intersection est le point de travail. Si le point se situe dans la zone polygonale d'un modèle, ce modèle répond théoriquement à l'exigence.
3. Exemple: Pour q = 80 m³ / h et h = 80 m, vérifiez si le point se trouve dans des zones comme "100-80-250" pour évaluer la pertinence.

Prioriser la zone à haute efficacité: si une zone a des courbes plus denses ou des ombres (marqués dans certains diagrammes), il indique la plage à haute efficacité (efficacité ≥80%). Sélectionnez des modèles dont les points de travail se situent dans cette zone pour des économies d'énergie optimales.

Ⅳ. Vitesse de rotation et informations supplémentaires

La notation "2900 R / min" dans le coin inférieur droit désigne la vitesse nominale des pompes dans ce spectre (vitesse standard pour les pompes à moteur). Pour différentes vitesses (par exemple, 1450 r / min), utilisez la loi de similitude pour convertir les performances:

• Le débit est proportionnel à la vitesse.
• La tête est proportionnelle au carré de vitesse.

Ⅴ. Logique de sélection rapide

1. Identifiez les exigences Q et H, puis trouvez la zone du modèle correspondant.
2. Prioriser les modèles avec des points de travail près du centre de zone (zone à haute efficacité).
3. Notez les diamètres d'entrée / sortie du modèle (par exemple, 40, 50 mm) pour assurer la compatibilité avec les pipelines du site.

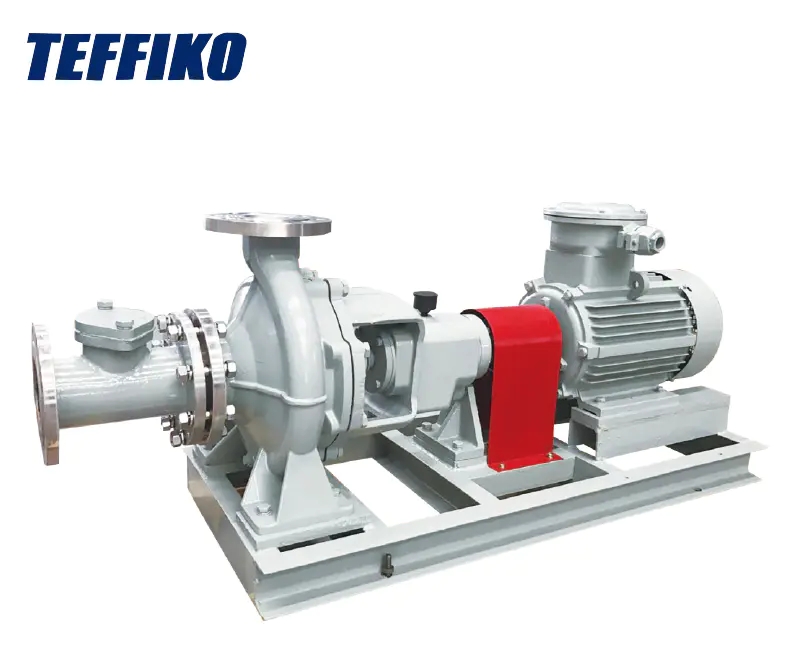

Ⅵ. À propos des pompes teffiko

En résumé, le diagramme de spectre de type TIHP de 5e génération de Teffiko clarifie les conditions de travail applicables et les zones à haute efficacité à travers des coordonnées de tête de flux, des zones de modèle et des courbes de performance. Vous pouvez rapidement sélectionner les modèles en correspondant aux paramètres aux zones. Pour des questions sur l'interprétation des courbes, l'adaptation des conditions de travail ou les solutions personnalisées, l'équipe technique professionnelle de Teffiko fournit des conseils de sélection précis, une simulation de performance et un support d'installation. Visitewww.teffiko.comou e-mailsales@teffiko.compour optimiser le transport du liquide industriel.
