Pompes centrifugessont l'épine dorsale du transfert de fluides industriels, largement utilisés dans les secteurs du traitement de l'eau, du pétrole et du gaz, de la fabrication, de la chimie et autres. Leur fonctionnement stable repose sur la collaboration transparente de composants de précision internes. Que vous choisissiez une pompe, effectuiez une maintenance ou effectuiez un achat, il est absolument essentiel de comprendre les détails clés de ces composants essentiels. Ci-dessous, je vais détailler les principales parties des pompes centrifuges (leurs fonctions, types et points clés) sur la base d'une expérience pratique sur site.

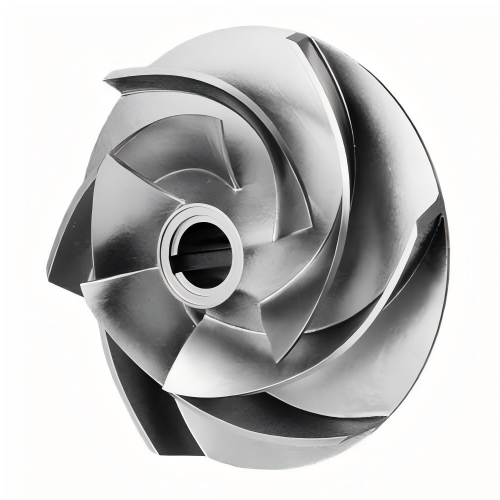

La roue est un disque rotatif à aubes incurvées, agissant comme le « cœur » de la pompe centrifuge. Il aspire et accélère le fluide grâce à la force centrifuge, convertissant l'énergie cinétique en énergie de pression. Structurellement, il se décline en trois types : ouvert, semi-ouvert et fermé. Le matériau doit correspondre aux propriétés du fluide : acier inoxydable pour les environnements corrosifs et acier duplex ou matériaux à revêtement céramique pour les scénarios à haute température et résistants à l'usure.
Le corps de pompe (également appelé volute) est une coque extérieure fixe. Son rôle principal est de guider le fluide dans et hors de la roue et, grâce à sa structure en spirale, il ralentit le fluide pour convertir l'énergie cinétique en énergie de pression statique. Les types courants incluent les boîtiers de volute (polyvalents, avec une répartition uniforme de la pression) et les boîtiers de diffuseur (adaptés aux applications haute pression et haut débit comme les pompes d'alimentation de chaudière). Le matériau doit s'adapter au fluide : fonte pour les fluides ordinaires et acier inoxydable ou Hastelloy pour les fluides corrosifs. Il assure également des fonctions d’étanchéité et de protection.
L'arbre de la pompe est une tige métallique reliant la roue au moteur, dont la fonction principale est de transmettre la puissance de rotation. Il nécessite une résistance et un alignement suffisants pour résister au couple, aux vibrations et au poids de la roue. Les matériaux sont classés en acier au carbone (pour usage général), en acier inoxydable (pour les applications corrosives ou de qualité alimentaire) et en acier allié (pour les conditions à haute température et haute pression). Il s'appuie sur des roulements pour réduire la friction, et ces roulements nécessitent une lubrification régulière pour éviter les pannes.

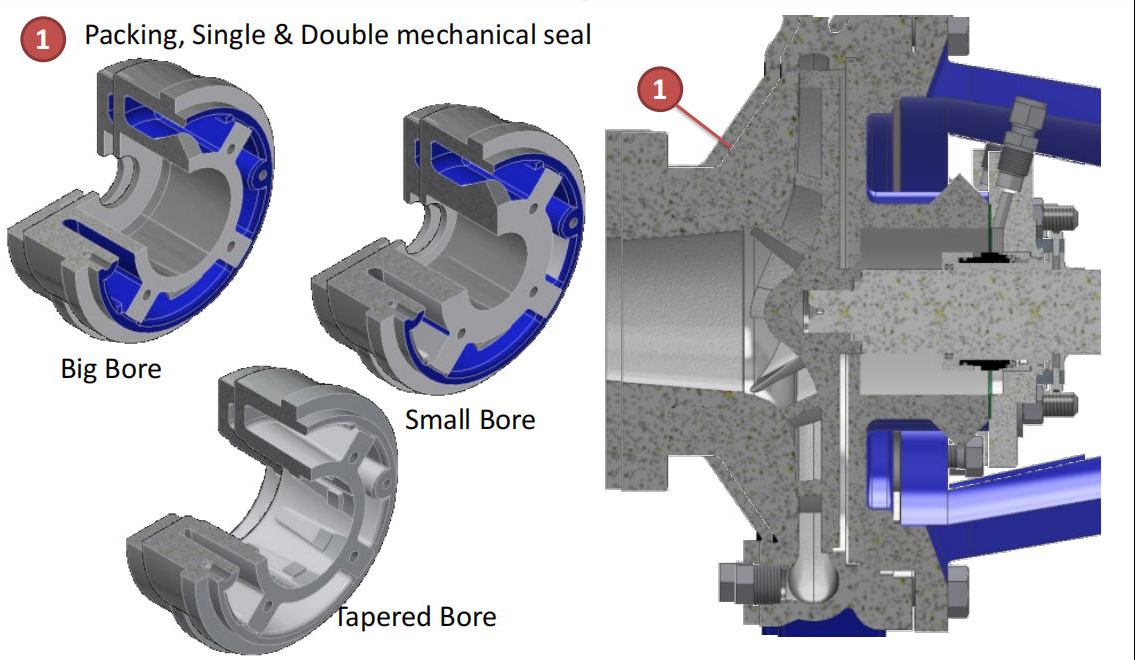

Conçue pour résoudre les problèmes de fuite à la jonction où l'arbre sort du boîtier, la garniture mécanique se compose d'un siège fixe (monté sur le boîtier, en carbone ou en céramique) et d'une face rotative (fixée à l'arbre, en carbure de silicium ou en carbure de tungstène). Il réalise l’étanchéité grâce à la lubrification d’un film fluide. Par rapport aux joints d'étanchéité traditionnels, il offre de meilleures performances d'étanchéité et moins d'usure, ce qui le rend particulièrement adapté à la manipulation de fluides toxiques, inflammables et autres fluides spéciaux.
Apompe centrifugeun fonctionnement efficace dépend de la coordination parfaite de toutes les pièces : le moteur entraîne l'accouplement, qui fait tourner l'arbre de la pompe ; la roue tourne pour transférer le fluide ; le boîtier convertit la pression ; et les composants d'étanchéité et résistants à l'usure assurent la stabilité.
Lors de la sélection des composants, tenez compte des propriétés du fluide (viscosité, corrosivité, température), des conditions de fonctionnement (pression, débit) et des exigences industrielles. Pour la maintenance, concentrez-vous sur : l'inspection régulière de la roue et des joints, la lubrification des roulements conformément aux spécifications et le remplacement rapide des manchons d'arbre et des bagues d'usure usés pour éviter les problèmes opérationnels globaux causés par des pannes d'un seul composant.
Les performances d'une pompe centrifuge dépendent de la compatibilité des composants et de la maintenance scientifique, des configurations de haute qualité et une assistance professionnelle étant essentielles pour obtenir un fonctionnement efficace.TeffikoL'arbre de la pompe est une tige métallique reliant la roue au moteur, dont la fonction principale est de transmettre la puissance de rotation. Il nécessite une résistance et un alignement suffisants pour résister au couple, aux vibrations et au poids de la roue. Les matériaux sont classés en acier au carbone (pour usage général), en acier inoxydable (pour les applications corrosives ou de qualité alimentaire) et en acier allié (pour les conditions à haute température et haute pression). Il s'appuie sur des roulements pour réduire la friction, et ces roulements nécessitent une lubrification régulière pour éviter les pannes.
