Pompes centrifugessont les « bêtes de somme » dans des secteurs tels que le traitement de l'eau, le pétrole et le gaz et la fabrication. La pression de sortie (également appelée pression de refoulement) et le débit sont leurs indicateurs de performance les plus critiques. La corrélation entre ces deux éléments détermine directement l'efficacité de la pompe, la consommation d'énergie et la stabilité du système. Que vous soyez engagé dans la conception technique, l'exploitation d'équipements ou dans d'autres domaines connexes, la maîtrise de cette relation est la clé pour optimiser les performances des équipements et éviter les détours. Ci-dessous, en combinaison avec une expérience industrielle pratique sur site, nous analysons leur interaction, leurs facteurs d'influence et leurs applications pratiques, autant d'informations pratiques.

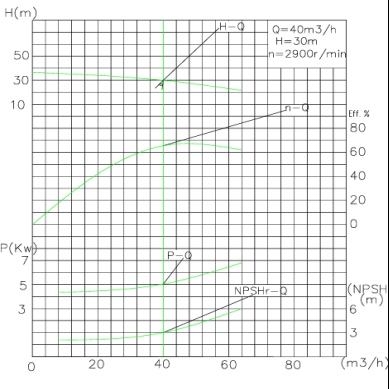

Dans des conditions de vitesse de rotation et de diamètre de roue constants, la pression de sortie et le débit d'une pompe centrifuge présentent une relation proportionnelle inverse. Cette loi peut être intuitivement reflétée à travers la courbe Q-H (courbe débit-hauteur) : la hauteur est directement liée à la pression, et à mesure que le débit augmente, la hauteur sous pression diminue, et vice versa.
Le principe n'est pas compliqué : les pompes centrifuges transfèrent de l'énergie aux fluides grâce à la force centrifuge générée par la roue en rotation. Lorsque le débit augmente, davantage de fluide traverse les canaux de la roue par unité de temps. Cependant, la production d'énergie totale de la roue est limitée à une vitesse de rotation fixe, de sorte que l'énergie allouée à chaque unité fluide diminue et la pression de sortie chute en conséquence. Par exemple, une pompe centrifuge avec une vitesse de rotation de 1800 tr/min a une pression de sortie d'environ 4 bars lorsque le débit est de 60 m³/h ; lorsque le débit augmente jusqu'à 90 m³/h, la pression chutera probablement à environ 2,2 bars. Cette relation proportionnelle inverse est vraie pour toutes les pompes centrifuges fonctionnant dans leur plage de conception.
La loi proportionnelle inverse de base est affectée par les facteurs suivants, conduisant à la déviation de la courbe Q-H et modifiant ainsi l'interaction entre les deux :
La maîtrise des lois ci-dessus peut aider à résoudre des problèmes pratiques et à améliorer les effets opérationnels de manière ciblée :
Q : Plus la pression de sortie d’une pompe centrifuge est élevée, plus le débit est élevé ?
R : Non. À vitesse de rotation et résistance du système fixes, la pression et le débit ont une relation proportionnelle inverse : généralement, plus la pression est élevée, plus le débit est faible.
Q : Comment augmenter le débit sans réduire la pression ?
R : Augmentez la vitesse de rotation via un VFD ou remplacez la roue par un diamètre plus grand. Selon les lois d’affinité, les deux méthodes peuvent permettre une amélioration synchrone du débit et de la pression.
Q : Quels sont les principaux facteurs affectant la pression de sortie ?
R : Les principaux facteurs sont la vitesse de rotation, le diamètre de la roue, la résistance du système et la densité du fluide. Parmi eux, la vitesse de rotation et le diamètre ont les impacts les plus importants et doivent être prioritaires lors des réglages.
La relation fondamentale entre la pression de sortie et le débit d'une pompe centrifuge est une proportionnalité inverse dans des conditions fixes, mais elle peut être optimisée de manière flexible en ajustant la vitesse de rotation, la taille de la roue, la résistance du système et les propriétés du fluide. L'application de ces connaissances aux opérations pratiques peut non seulement améliorer les performances opérationnelles de la pompe et réduire la consommation d'énergie, mais également éviter les pertes dues aux pannes d'équipement. Il convient de noter que pour des scénarios d'application spécifiques, il est crucial de se référer à la courbe Q-H de la pompe et d'effectuer des tests sur site pour déterminer le point de fonctionnement optimal. Que ce soit dans la conception du système ou dans le dépannage ultérieur, une compréhension approfondie de cette relation fondamentale est essentielle pour le fonctionnement efficace et stable des pompes centrifuges. Si vous avez d'autres questions concernant la sélection de la pompe centrifuge, la correspondance des paramètres pression-débit, l'optimisation des conditions de travail, etc., n'hésitez pas à contacterteffDans des conditions de vitesse de rotation et de diamètre de roue constants, la pression de sortie et le débit d'une pompe centrifuge présentent une relation proportionnelle inverse. Cette loi peut être intuitivement reflétée à travers la courbe Q-H (courbe débit-hauteur) : la hauteur est directement liée à la pression, et à mesure que le débit augmente, la hauteur sous pression diminue, et vice versa.
