Pompes centrifuges verticales : un guide complet sur la structure, l'application, la sélection et la maintenance

2026-03-17 0 Laissez-moi un message

Dans la gestion des fluides industriels modernes,pompes centrifuges verticalessont devenus le premier choix des ingénieurs du monde entier en raison de leur conception structurelle unique et de leurs excellentes performances. Teffiko, une marque professionnelle engagée dans la R&D et la fabrication d'équipements pour fluides, est profondément enracinée dans le domaine des machines à fluides. Nous ne nous concentrons pas seulement sur leur efficacité hydraulique, mais apprécions également leur stabilité et leur taux d'utilisation de l'espace dans des conditions de travail complexes.

Vertical Pump Structure Diagram

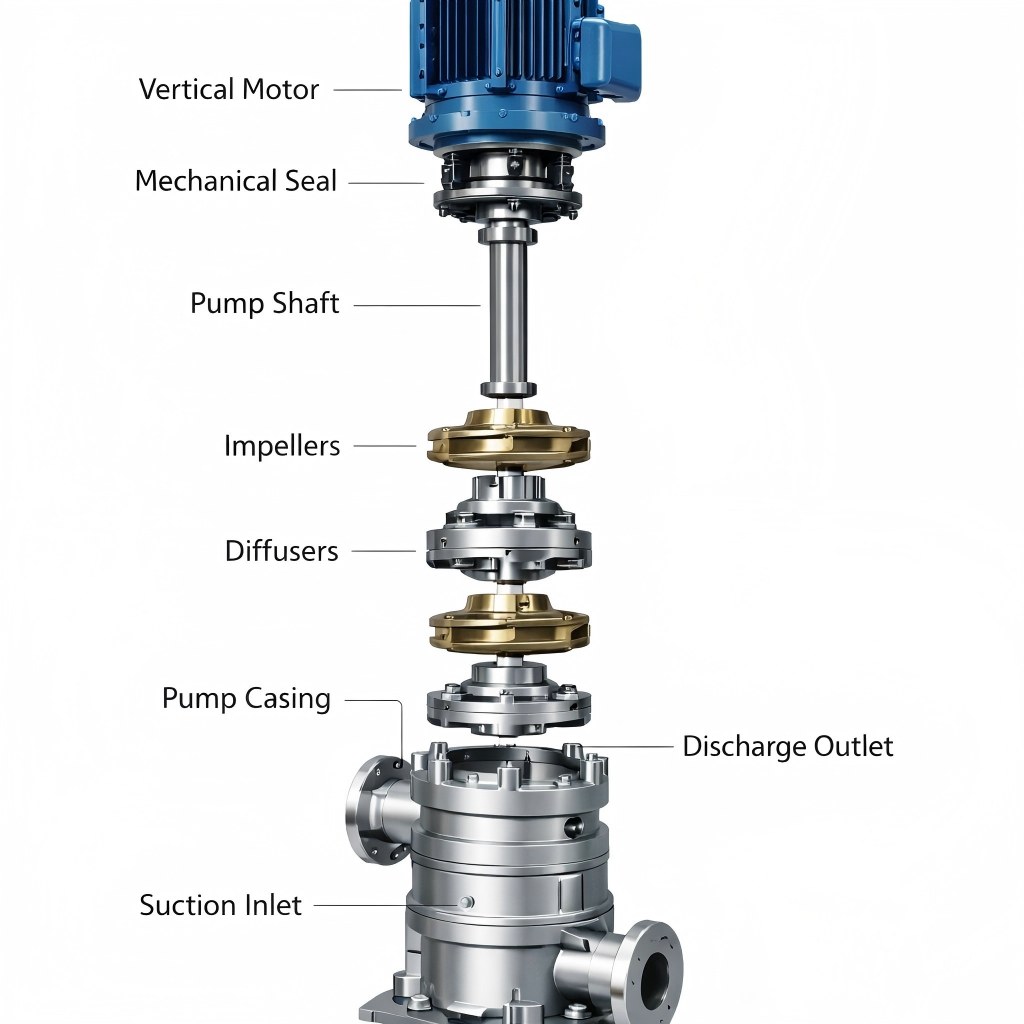

1. Structure de base et principe de fonctionnement des pompes centrifuges verticales

Une verticalepompe centrifugeest un type de pompe à palettes dont l'axe est perpendiculaire au plan horizontal. Son principe de fonctionnement de base est de convertir l'énergie mécanique en énergie cinétique et de pression du fluide en utilisant la force centrifuge générée par la rotation à grande vitesse de la roue.

Structures techniques clés :

Conception du moteur vertical : le moteur est situé au-dessus du corps de la pompe et entraîne directement l'arbre de la pompe via un accouplement, évitant ainsi efficacement les dommages au moteur causés par une fuite de liquide. Optimisation du modèle hydraulique : une conception de simulation avancée CFD (Computational Fluid Dynamics) est adoptée pour assurer un canal d'écoulement fluide et minimiser au maximum la perte d'impact du débit de liquide. Petit espace au sol : c'est la caractéristique la plus intuitive des pompes verticales. Par rapport aux pompes horizontales de même performance, leur encombrement au sol est d'environ

n généralement être économisé de plus de 60 %.

2. Principaux avantages des pompes centrifuges verticales

Par rapport aux pompes centrifuges horizontales, les pompes centrifuges verticales présentent des avantages significatifs dans des conditions de travail spécifiques :

Petit espace au sol : le corps de la pompe est installé verticalement, ce qui permet d'économiser considérablement un espace au sol précieux et est particulièrement adapté aux endroits restreints tels que les cabines de navire, les stations de pompage souterraines ou les équipements industriels compacts.
Démarrage et amorçage faciles : étant donné que la roue peut généralement être immergée dans le liquide (comme les pompes immergées verticales), aucun amorçage supplémentaire n'est requis, ce qui simplifie le processus de démarrage et évite efficacement la cavitation.
Bonnes performances anti-cavitation : la roue est immergée dans le liquide avec une hauteur d'aspiration faible ou positive, ce qui réduit efficacement le risque de cavitation et prolonge la durée de vie de la pompe.
Entretien pratique : certaines pompes verticales adoptent une conception « à retrait arrière », qui permet l'inspection et l'entretien des composants internes sans démonter le pipeline, améliorant ainsi l'efficacité de l'entretien.
Structure compacte et faible bruit : La conception des pompes centrifuges verticales modernes tend à être intégrée et optimisée, généralement avec un faible bruit de fonctionnement et de faibles vibrations.

3. Scénarios d'application typiques

En raison de leurs avantages uniques, les pompes centrifuges verticales sont largement utilisées dans les domaines suivants :

Approvisionnement en eau et drainage municipaux : Servant de pompes de surpression, de pompes à incendie ou de pompes de relevage des eaux usées, elles jouent un rôle clé dans les infrastructures urbaines.
Systèmes de circulation d'eau industriels : assurent un transport stable des fluides dans les tours de refroidissement, l'eau d'alimentation des chaudières, les processus chimiques et autres liens.
Industrie pétrochimique : Transport de divers fluides corrosifs, inflammables, explosifs ou à haute température, particulièrement adaptés aux installations immergées pour garantir une production sûre.
Ingénierie marine et offshore : utilisé dans les eaux de ballast, l'eau de refroidissement, la protection incendie et d'autres systèmes dans l'espace étroit des cabines des navires.
Irrigation agricole : extraction de l'eau de puits profonds ou de réservoirs pour répondre aux besoins d'irrigation des terres agricoles.
Traitement de l'eau de protection de l'environnement : transport de divers milieux aqueux dans les stations d'épuration, préparation de l'eau pure et autres liens.

4. Suggestions courantes de diagnostic des pannes et de maintenance

Même les pompes centrifuges verticales bien conçues peuvent présenter divers défauts lors d'un fonctionnement à long terme. Un diagnostic et une maintenance opportuns sont la clé pour garantir leur fonctionnement efficace et stable.

4.1 Défauts courants

Phénomène de défaut	Causes possibles	Méthode de diagnostic
Débit insuffisant/faible hauteur de chute	1. Roue usée ou bouchée 2. Bague d'étanchéité usée avec fuite interne accrue 3. La vitesse de rotation n'atteint pas la valeur nominale 4. Conduite d'aspiration bouchée ou fuyant de l'air	Inspectez la turbine et la bague d’étanchéité ; mesurer la vitesse de rotation ; vérifier la pression du pipeline
Vibrations excessives/bruit anormal	1. Roulement endommagé ou mauvaise lubrification 2. Accouplement mal aligné 3. Roue déséquilibrée 4. Fondation instable	Vérifier la température et la lubrification des roulements ; inspecter la concentricité de l'accouplement ; effectuer un test d'équilibre dynamique ; vérifier les boulons d'ancrage
Fuite de la garniture mécanique	1. Surface d'étanchéité usée ou endommagée 2. Ressort défectueux 3. Matériaux incompatibles des anneaux dynamiques et statiques 4. Installation incorrecte	Inspectez la surface d'étanchéité et le ressort ; confirmer les matériaux ; réinstaller
Surchauffe du moteur	1. Charge excessive du moteur 2. Défaut des roulements du moteur 3. Tension d'alimentation anormale 4. Mauvaise dissipation thermique	Mesurez le courant ; inspecter le roulement ; mesurer la tension ; nettoyer le conduit d'air de dissipation thermique

4.2 Suggestions d'entretien

Inspection régulière : vérifiez régulièrement l'état de fonctionnement de la pompe, la température des roulements, les vibrations, le bruit et l'état d'étanchéité.
Gestion de la lubrification : Lubrifier ou remplacer la graisse lubrifiante du roulement conformément au cycle et au type recommandés par le fabricant.
Inspection et remplacement du joint : vérifiez régulièrement l'usure du joint mécanique et remplacez-le en temps opportun dès qu'une fuite ou une usure importante est détectée.
Nettoyage et anti-corrosion : gardez le corps de la pompe et l'environnement propres et effectuez un traitement anti-corrosion sur les composants sujets à la corrosion.
Gestion des pièces de rechange : préparez les pièces de rechange pour les pièces d'usure courantes (telles que les garnitures mécaniques, les roulements, les bagues d'étanchéité, etc.) pour un remplacement rapide.

Conclusion

En tant qu'équipement de transport de fluides efficace et fiable, les pompes centrifuges verticales jouent un rôle irremplaçable dans l'industrie moderne. En comprenant profondément leurs principes de fonctionnement, en exploitant pleinement leurs avantages structurels et en mettant en œuvre des stratégies de maintenance scientifique, nous pouvons maximiser leurs performances et assurer la continuité et l'économie de la production industrielle.Teffikos'est toujours engagé à fournir des produits de pompes centrifuges verticales de haute qualité et un support technique professionnel pour la manipulation des fluides industriels. Nous espérons que ce guide pourra vous fournir des références et des conseils utiles sur la sélection, l'application et la maintenance des pompes centrifuges verticales. Teffiko vous accompagne pour dynamiser le transport des fluides industriels de manière efficace et sans souci.
