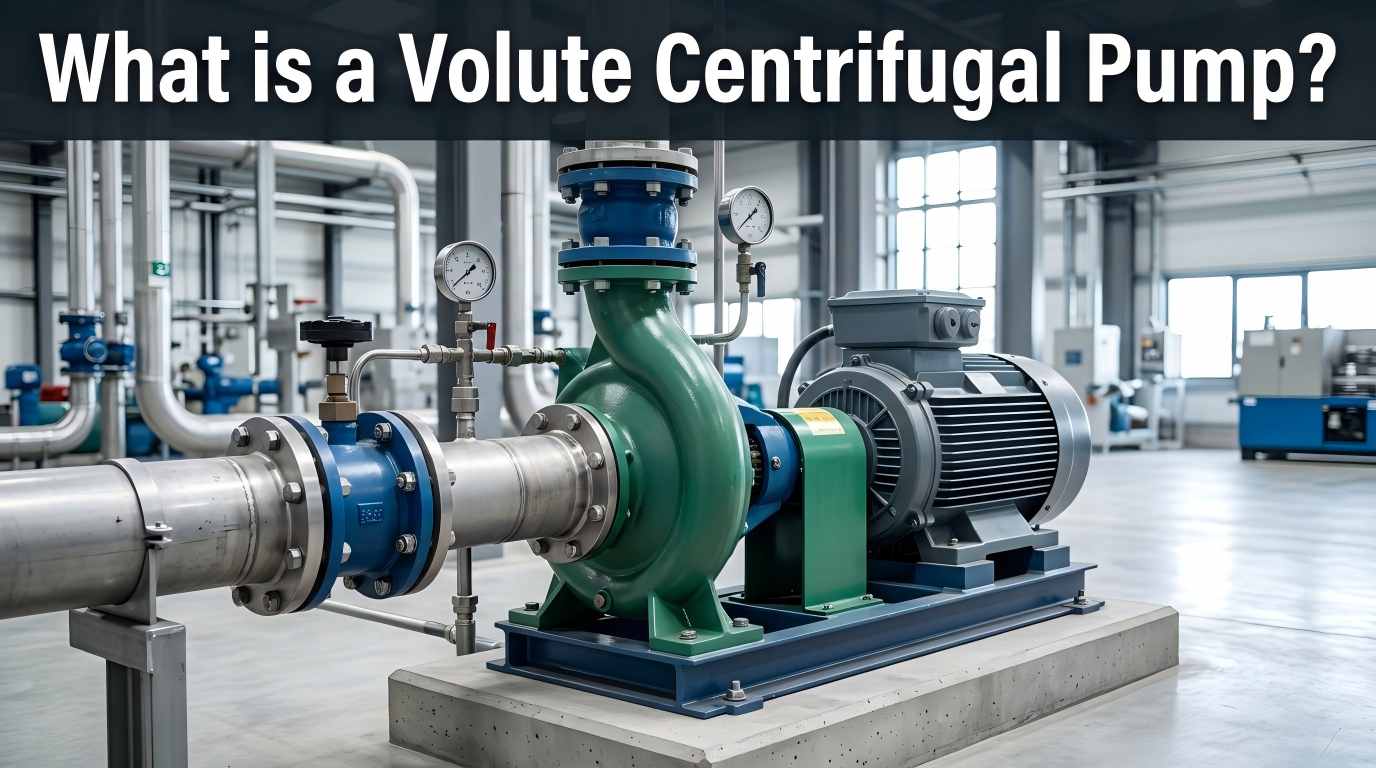

A pompe centrifuge à voluteest un type de pompe dynamique qui convertit l'énergie mécanique en énergie hydraulique grâce à la rotation d'une roue et s'appuie sur une volute en spirale pour une distribution efficace du fluide. Contrairement à d'autres types de pompes centrifuges, sa caractéristique la plus importante est le boîtier en forme de volute (également connu sous le nom de boîtier en spirale), qui est l'élément central qui la distingue des modèles tels que les pompes centrifuges à diffuseur. Les pompes centrifuges à volute se caractérisent par une construction robuste, un coût relativement faible, un fonctionnement silencieux et des performances fiables, avec un impact minimal sur la corrosion et l'érosion. Ils constituent l'équipement préféré pour la plupart des applications de distribution de fluides industrielles et civiles.
Le fonctionnement stable de la pompe dépend de la coordination des différents composants. Les composants principaux et leurs fonctions sont les suivants :
Une chambre en spirale entourant la roue avec une section transversale qui augmente progressivement de la sortie de la roue à l'orifice de décharge. Ses fonctions principales sont de collecter le fluide à grande vitesse, de réduire la vitesse et d'augmenter la pression. Sa forme et sa taille affectent directement l'efficacité et la pression de la pompe. Il est divisé en volute simple (la plus largement utilisée) et en double volute (équilibre la force radiale et prolonge la durée de vie).
Le « cœur » de la pompe, un élément rotatif à pales courbes, relié au moteur via un arbre de pompe. Il tourne à grande vitesse pour générer une force centrifuge, aspirant le fluide et transmettant de l'énergie cinétique. Les paramètres des pales (forme, quantité, angle) déterminent le débit, la hauteur et l'efficacité de la pompe.
L'arbre de la pompe transmet l'énergie mécanique du moteur à la roue. Les roulements soutiennent la rotation de l'arbre de la pompe, maintiennent la coaxialité et réduisent la friction. Pour les conditions de travail à haute température et haute pression, des refroidisseurs d'huile sont nécessaires pour éviter la détérioration de l'huile et prolonger la durée de vie des roulements.
Empêche les fuites de fluide et la pénétration de l'air extérieur pour éviter la cavitation. Les types courants comprennent les garnitures mécaniques et les joints d’étanchéité. L'association avec des systèmes d'étanchéité auxiliaires peut améliorer la fiabilité et la maintenance peut se référer aux normes API 682.
L'orifice d'aspiration est situé au centre de la volute pour aspirer le liquide ; l'orifice de décharge se trouve à l'extrémité de la volute pour délivrer un fluide sous pression. La taille et la forme des deux affectent la résistance du fluide et l'efficacité de la pompe.
Le processus de travail est une conversion d’énergie continue, divisée en 4 étapes principales :
Le moteur entraîne la roue à tourner à grande vitesse, formant une zone de basse pression au centre de la roue. Le fluide est aspiré dans la pompe sous la différence de pression.
Lorsque la turbine tourne en continu, les pales poussent le fluide à se déplacer radialement, augmentant considérablement la vitesse d'écoulement et l'énergie cinétique du fluide.
Le fluide à grande vitesse pénètre dans la volute, où le passage d'écoulement élargi réduit la vitesse d'écoulement, convertissant l'énergie cinétique en énergie de pression pour obtenir une distribution à haute pression.
Le fluide sous pression est évacué par l'orifice de décharge. Avec la rotation continue de la roue, la livraison continue est terminée.
La structure en volute correspond aux caractéristiques d'écoulement du fluide, réduisant ainsi la perte de turbulence. L'efficacité dans les conditions de conception atteint 70 à 90 %, avec une distribution uniforme de la vitesse d'écoulement.
Moins de composants essentiels, faciles à traiter et à installer, aucun mécanisme de transmission complexe, faible taux de défaillance, pas besoin de clapets anti-retour d'entrée et de sortie et faible coût de maintenance.
Peut être conçu selon différentes spécifications en fonction des conditions de travail, adapté à divers fluides tels que l'eau propre, les eaux usées et les produits chimiques, et adaptable aux conditions de travail à température normale, haute température et haute pression.
Conception intégrée, petite taille et poids léger, adaptée aux scénarios d'espace limité et facile à intégrer dans les systèmes de livraison existants.
Faible coût de fabrication, remplacement pratique des pièces d'usure, économie d'énergie grâce à un fonctionnement efficace, adapté aux scénarios de livraison à grand débit.
Les pompes centrifuges à volute constituent un choix fiable pour le refoulement de fluides industriels grâce à leurs avantages hydrodynamiques. Cependant, leur efficacité énergétique réelle dépend de détails tels que le choix des matériaux et la fabrication. Teffiko développe des solutions de distribution de fluides stables et efficaces grâce à une R&D précise et des tests stricts. Bienvenue pour consulter ou commander :www.teffiko.com
