Qu'est-ce qu'une pompe centrifuge à aspiration finale ?

Dans le transfert de fluides industriels, les systèmes CVC des bâtiments et les systèmes d'approvisionnement en eau municipaux, vous trouverez toujours un équipement familier : la pompe centrifuge à aspiration finale.

Qu'est-ce qu'une pompe centrifuge à aspiration finale ?

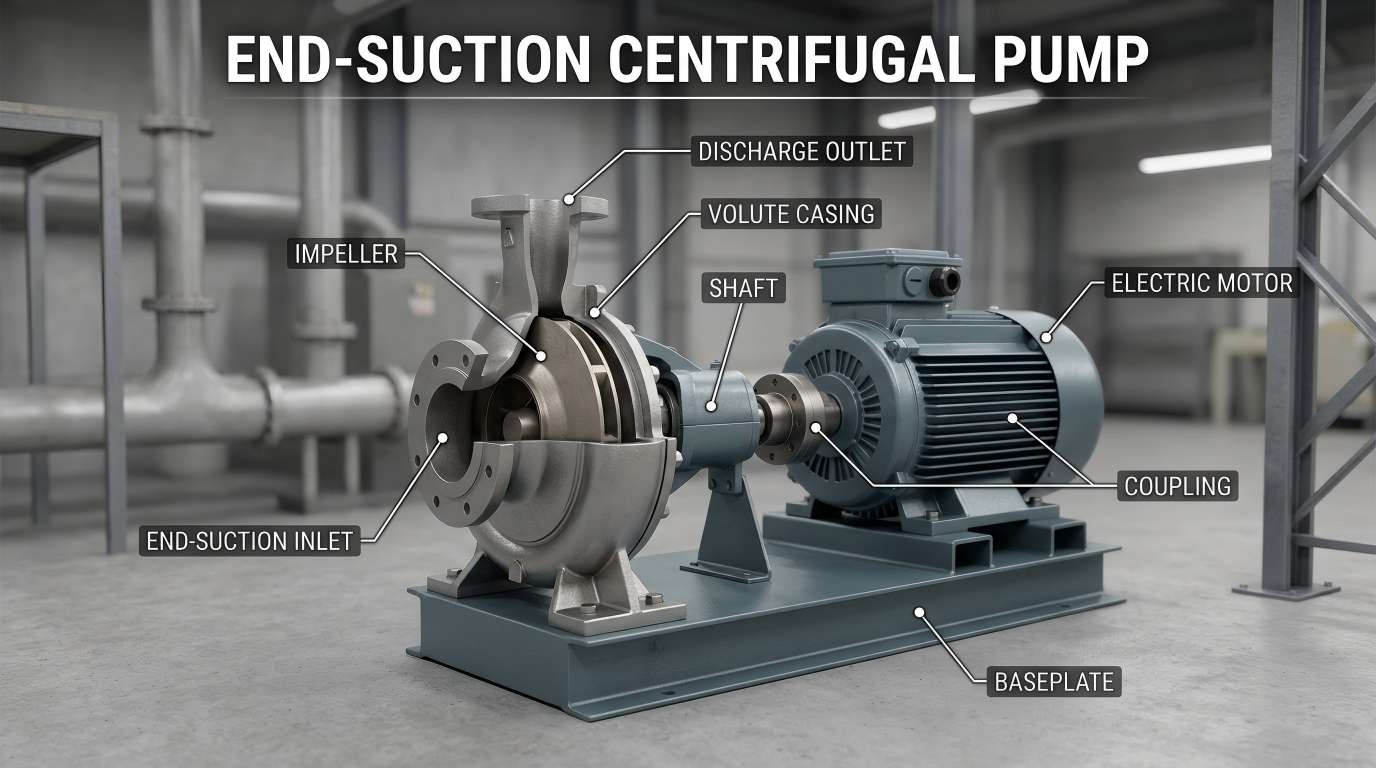

Une pompe centrifuge à aspiration finale, comme son nom l'indique, est une pompe centrifuge à un étage et à aspiration unique dans laquelle le liquide entre axialement par le côté du corps de pompe et est évacué radialement depuis le haut du corps de pompe après avoir été accéléré par la roue.

Elle est également connue dans l'industrie sous le nom de pompe à aspiration horizontale. Sa caractéristique la plus importante est sa conception coulissante à l'arrière. Cette conception permet au personnel de maintenance d'extraire les composants rotatifs (y compris la roue, l'arbre, les joints, etc.) directement pour la maintenance sans retirer les canalisations d'entrée et de sortie. Pour les ingénieurs, cela signifie des temps d’arrêt minimes et de faibles coûts de maintenance.

Principe de fonctionnement d'une pompe centrifuge à aspiration finale

Le principe de fonctionnement d'une pompe centrifuge à aspiration finale est simple, suivant la logique de base de la plupart des pompes centrifuges, en mettant l'accent sur sa conception unique d'aspiration finale. Voici une explication claire étape par étape :

1. Aspiration de fluide :La pompe aspire le fluide par l'orifice d'aspiration situé à l'extrémité du corps de la pompe (à l'opposé du moteur) et le fluide s'écoule directement dans l'œil de la roue rotative.
2. Génération de force centrifuge :Entraînée par le moteur, la turbine tourne et la force centrifuge pousse le fluide du centre de la turbine vers son bord extérieur, augmentant ainsi la vitesse et la pression du fluide.
3. Décharge de fluide :Le fluide à grande vitesse pénètre dans le corps de la pompe (également connu sous le nom de volute), qui a une forme en expansion progressive pour ralentir le fluide et convertir l'énergie cinétique en énergie de pression statique. Le fluide est ensuite évacué par l'orifice de décharge situé sur le côté du corps de pompe vers l'emplacement cible (tel que des canalisations, des réservoirs de stockage, etc.).
4. Fonctionnement continu :Tant que le moteur tourne en continu, le processus ci-dessus se répète continuellement, permettant un transfert de fluide stable et continu. La conception à aspiration finale assure une entrée fluide du fluide, réduisant les turbulences et améliorant l’efficacité opérationnelle.

Composants clés d'une pompe centrifuge à aspiration finale

Pour vous aider à mieux comprendre le principe de fonctionnement d'une pompe centrifuge à aspiration finale, ses principaux composants sont décomposés et expliqués en langage simple ci-dessous :

• Turbine :Un composant rotatif semblable à un « ventilateur » utilisé pour générer la force centrifuge. Il est généralement en métal (acier inoxydable, fonte) ou en plastique, selon le type de fluide transféré.
• Corps de pompe (Volute) :L'enveloppe extérieure entourant la roue, conçue pour collecter le fluide évacué de la roue, ralentir le fluide et augmenter la pression avant la décharge.
• Port d'aspiration :Ouverture à l'extrémité du corps de pompe par laquelle le fluide pénètre dans le corps de pompe. Il est généralement équipé d'une bride (avec un bord surélevé) pour faciliter le raccordement aux canalisations.
• Port de décharge :Une ouverture sur le côté du corps de pompe par laquelle le fluide sort du corps de pompe. Il est également équipé d'une bride pour guider le fluide dans le système de tuyauterie.
• Arbre:Un composant en forme de tige reliant la roue et le moteur, chargé de transmettre la puissance du moteur à la roue et d'entraîner la rotation de la roue.
• Scellés:Empêcher les fuites de liquide de l'espace entre l'arbre (entre le corps de la pompe et le moteur). Les types courants comprennent les garnitures mécaniques et les joints d’étanchéité.

Large gamme d'applications

• CVC :Les pompes à aspiration finale constituent la principale source d'énergie pour les systèmes de circulation d'eau glacée et d'eau de refroidissement dans les grands bâtiments.
• Approvisionnement en eau industrielle et pressurisation :Utilisé pour le transfert d’eau propre, les systèmes de pressurisation et l’eau d’alimentation des chaudières dans les usines.
• Systèmes de protection incendie :Des pompes d'aspiration d'extrémité spéciales pour la lutte contre l'incendie fournissent un débit d'eau à haute pression stable en cas d'urgence.
• Irrigation agricole :Largement utilisé dans l'irrigation et le drainage des terres agricoles en raison de sa large plage de débit.

Résumé

La pompe centrifuge à aspiration finale constitue une solution fiable et économique pour la plupart des besoins de transfert de fluides. Sa structure simple, sa maintenance facile et sa large application le rendent populaire auprès des ingénieurs, des gestionnaires d'installations et des propriétaires immobiliers.

Pour des informations plus approfondies sur le contrôle des fluides, suivezTeffiko. Explorons ensemble les possibilités infinies du monde fluide !
