Calcul de la hauteur d'aspiration géométrique Hg d'unpompe centrifugeest une procédure essentielle dans la conception d’une installation de pompe. Il détermine directement si une cavitation se produira, si la pompe peut aspirer de l'eau de manière stable et si elle peut fonctionner efficacement pendant une longue période. De nombreux défauts tels qu'un débit d'eau insuffisant, des bruits et des vibrations élevés, des dommages à la turbine et des pannes fréquentes d'équipement proviennent essentiellement d'erreurs de calcul de la hauteur d'aspiration géométrique Hg ou d'une hauteur d'installation excessive.

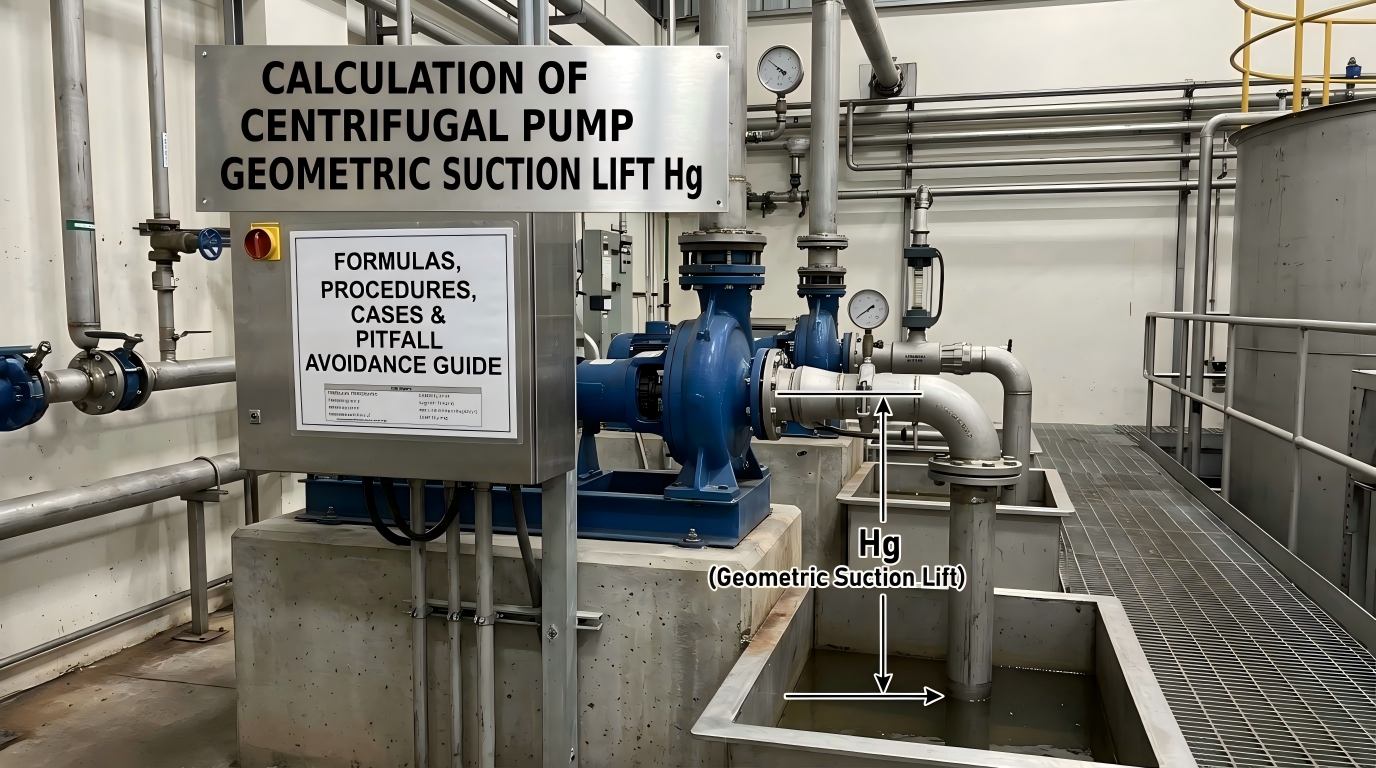

La hauteur d'aspiration géométrique Hg d'une pompe centrifuge fait référence à la différence de hauteur verticale entre l'axe central de la roue de la pompe et la surface du liquide du réservoir d'aspiration, mesurée en mètres (m). Il sert de paramètre de contrôle principal pour évaluer la capacité d’aspiration de liquide de la pompe et prévenir la cavitation.
Critères généraux de jugement en matière d'installation dans l'industrie :
En bref, Hg ne peut pas être arbitrairement défini comme dimension d’installation. Il doit être obtenu grâce à un calcul précis et à une correction des conditions de travail, agissant comme un indice obligatoire pour un fonctionnement sûr, à long terme et stable de la pompe.
Le calcul du Hg de la pompe repose sur deux paramètres majeurs mesurés par les fabricants de pompes, qui sont également les concepts les plus déroutants pour les débutants.
La hauteur d'aspiration admissible Hs fait référence au degré de vide maximal admissible à la pression d'entrée de la pompe p₁, qui reflète directement la capacité d'aspiration de liquide de la pompe centrifuge.
Règle clé : La valeur de Hs n’est pas obtenue à partir de calculs théoriques ; il est mesuré expérimentalement par les fabricants de pompes et répertorié dans les catalogues de pompes et les plaques signalétiques pour que le personnel d'ingénierie puisse s'y référer.
Conditions de test standard spécifiées par les fabricants : La valeur Hs standard est étalonnée pour une eau propre à 20 °C sous une pression atmosphérique standard de 1,013 × 10⁵ Pa. Une fois que l'altitude sur site, la température de l'eau ou le fluide transporté change, la conversion des conditions de travail doit être effectuée. L'application directe des paramètres du catalogue entraînera de graves erreurs de calcul.
La hauteur d'aspiration nette positive Δh, également appelée hauteur d'aspiration nette positive requise NPSHr, est principalement utilisée pour calculer la hauteur d'installation des pompes à huile et des pompes industrielles de haute précision. Il représente le degré de vide admissible pour l'aspiration de liquide de la pompe, c'est-à-dire la hauteur d'installation ultime admissible de la pompe, avec l'unité de mètre.
Conformément aux paramètres Hs, le NPSHr répertorié dans les catalogues est testé avec de l'eau propre à 20°C comme milieu. Une correction distincte est requise lors du transport d'huile, de liquides chimiques et d'autres fluides spéciaux.
Formule simplifiée d’estimation de la hauteur d’aspiration pour une utilisation technique sur site :
Hauteur d'aspiration = Colonne d'eau à pression atmosphérique standard (10,33 m) − NPSHr Δh requis − Marge de sécurité (0,5 m)
La pression atmosphérique standard peut supporter une hauteur de canalisation de vide de 10,33 mètres. La marge de sécurité de 0,5 mètre est une norme industrielle largement adoptée pour éviter la cavitation instantanée provoquée par des conditions de travail fluctuantes.
Pour l'ingénierie sur site, les formules sont divisées en formules de calcul précises et formules d'estimation rapide basées sur le type d'équipement et les scénarios de calcul, applicables à toutes les pompes à eau propre, pompes à huile et pompes chimiques.
Hg = (Pa − Pv) / ρg − NPSHr − hw
Cette formule s'applique aux calculs précis de la plupart des pompes centrifuges et constitue la formule préférée des instituts de conception et des équipes de construction.
Hg = Hs1 − hw
Hs1 signifie hauteur d'aspiration admissible corrigée pour les conditions de travail réelles ; hw représente la perte de charge totale de la canalisation d'aspiration. Cette formule peut être appliquée directement lorsque la hauteur dynamique est négligeable.
Hg = 10,33 − Δh − 0,5
Convient pour une vérification rapide sur site, l'inspection des équipements et la conception préliminaire de schémas pour gagner du temps.
Définitions des paramètres :
Les valeurs Hs du catalogue fournies par les fabricants s'appliquent uniquement à de l'eau propre à 20 °C sous pression atmosphérique standard. La conversion est obligatoire lorsque les conditions de travail sur site diffèrent, un lien où 90 % du personnel d'ingénierie commet des erreurs.
Hs1 = Hs + Ha − 10,33 − Hv + 0,24
Une conversion en deux étapes est requise :
Étape 1 : Corrigez la valeur Hs du catalogue avec la formule d’eau propre ci-dessus pour obtenir Hs1.
Étape 2 : Effectuez une correction secondaire sur Hs1 en fonction des caractéristiques de densité, de viscosité et de vaporisation du milieu spécial pour obtenir la hauteur d'aspiration admissible équivalente correspondant au milieu, puis remplacez le résultat dans la formule de calcul du Hg pour éviter les défauts d'équipement causés par des écarts de calcul.
Conditions données : NPSHr Δh requis d'une pompe centrifuge = 4,0 m, le fluide est de l'eau propre dans des conditions de travail standard.
Processus de calcul :
Hauteur d'aspiration = 10,33 − 4,0 − 0,5 = 5,83 m
Conclusion : La hauteur d'installation sûre de cette pompe doit être inférieure à 5,83 m.
Conditions données : hauteur d'aspiration admissible selon le catalogue Hs = 5,7 m, résistance totale de la canalisation d'aspiration hw = 1,5 mH₂O, pression atmosphérique locale = 9,81 × 10⁴ Pa, hauteur dynamique ignorée. Calculez la hauteur d'aspiration géométrique autorisée pour de l'eau propre à 20 °C et de l'eau chaude à 80 °C respectivement.
La pression atmosphérique locale est proche des conditions de test standard du fabricant, aucune correction Hs n’est donc nécessaire.
Hg = Hs − hw = 5,7 − 1,5 = 4,2 m
Conclusion : Pour une eau propre à 20°C, la hauteur d'installation de la pompe ne doit pas dépasser 4,2 m pour un fonctionnement en toute sécurité.
La correction Hs est obligatoire pour les eaux à haute température. Données du tableau de recherche : Pression de vapeur saturée d'eau à 80 °C = 47,4 kPa, Hv correspondant = 4,83 mH₂O ; pression atmosphérique locale Ha ≈ 10 mH₂O.
Hs1 = 5,7 + 10 − 10,33 − 4,83 + 0,24 = 0,78 m
Remplacez Hs1 corrigé pour calculer la hauteur d'installation :
Hg = Hs1 − hw = 0,78 − 1,5 = −0,72 m
Conclusion principale : une valeur Hg négative signifie que l'installation d'une hauteur d'aspiration est interdite dans ces conditions de travail à haute température ; une installation d'aspiration noyée est obligatoire. Le corps de la pompe doit se trouver à au moins 0,72 m sous la surface du liquide du réservoir, sinon une cavitation grave et une perte d'aspiration se produiront.
La maîtrise de ces facteurs fondamentaux permet une optimisation rapide des schémas d'installation et une prévention des causes profondes des défauts de cavitation :
Utilisation directe des paramètres Hs et NPSHr du catalogue original sans correction de l'altitude et de la température de l'eau, conduisant à des résultats de calcul complètement faussés.
Négligence de la perte de charge de la canalisation d'aspiration, en s'appuyant uniquement sur des calculs théoriques, ce qui entraîne une hauteur d'installation réelle excessive et une cavitation de la pompe.
Aucune marge de sécurité réservée, installation à la valeur limite calculée. La cavitation se produit immédiatement après l’entartrage du pipeline ou les fluctuations des conditions de fonctionnement.
Installation à aspiration forcée pour les fluides à haute température et les applications à haute altitude, ignorant les besoins d'aspiration noyée indiqués par des valeurs négatives de Hg.
Application directe de formules d’eau propre sur des milieux pétroliers et chimiques sans correction du milieu secondaire.
Un Hg négatif signifie que la pompe ne peut pas aspirer de liquide via l'installation d'une hauteur d'aspiration. Une configuration d'aspiration inondée est nécessaire, avec la ligne centrale d'entrée de la pompe positionnée sous la surface du liquide du réservoir d'aspiration pour éliminer complètement les risques d'ingestion d'air et de cavitation. Cette disposition est largement utilisée pour l’eau à haute température, le transport de liquides chimiques et les applications à haute altitude.
Les valeurs Hs du catalogue sont des données expérimentales calibrées uniquement pour de l'eau propre à 20 °C sous pression atmosphérique standard. Toute variation de l'altitude sur site, de la température de l'eau ou du fluide transporté modifie la pression de vapeur liquide et la pression atmosphérique, rendant obligatoire la conversion des conditions de travail avant que Hs puisse être utilisé pour les calculs.
Un NPSHr Δh requis plus grand correspond à des performances anti-cavitation plus faibles et à une hauteur d'installation autorisée plus faible. Un NPSHr plus petit offre une meilleure capacité d’aspiration de liquide et une hauteur d’installation autorisée plus élevée.
Les incertitudes sur place comprennent les fluctuations de la température de l’eau, l’entartrage des pipelines, les variations de débit et les écarts de pression. Une marge de sécurité réservée de 0,5 m empêche la cavitation instantanée et garantit un fonctionnement stable à long terme de l'équipement.
Le calcul de la hauteur d'aspiration géométrique de la pompe centrifuge Hg est centré sur deux paramètres principaux : la hauteur d'aspiration admissible Hs et le NPSHr Δh requis. L'estimation rapide fonctionne pour des conditions de travail standard, tandis que la correction de la température de l'eau, de l'altitude et du milieu est obligatoire pour les scénarios non standard. La valeur positive ou négative de Hg détermine directement si une hauteur d'aspiration ou une installation d'aspiration inondée est adoptée, servant de clé pour éviter la cavitation de la pompe, les bruits anormaux, le débit d'eau insuffisant et les dommages à la roue. Pour les applications d'ingénierie, l'utilisation directe des paramètres catalogue non corrigés et l'installation à la valeur limite théorique sont strictement interdites. Un calcul précis avec correction des conditions de travail sur site et marge de sécurité réservée est nécessaire pour garantir un fonctionnement efficace, stable et à long terme de la pompe.
-
