Prévention de rupture de surpression de pompe centrifuge

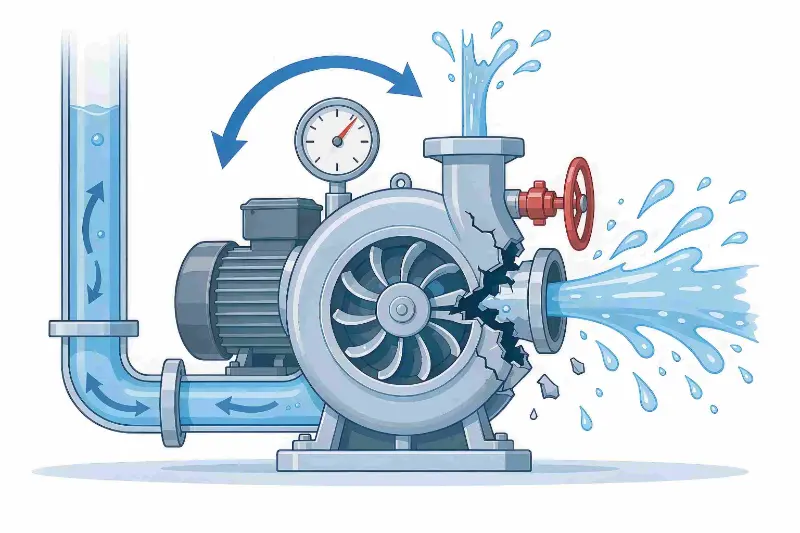

Figure : Schéma de l'accumulation de pression dans une vanne fermée provoquée par la fermeture de la vanne de refoulement, entraînant une rupture du corps de pompe et une éjection du fluide.

La plupart des ruptures de corps de pompe sont dues à une chute libre (accumulation de pression dans une vanne fermée), à ​​un démarrage à distance erroné et à des défaillances des verrouillages automatiques. Cet article traite des scénarios de démarrage/arrêt manuels, à distance et automatiques pour expliquer la vérification des vannes, les procédures de fonctionnement et la maintenance du verrouillage des instruments, empêchant ainsipompe centrifugeincidents de rupture par surpression.Teffikoa toujours donné la priorité à la sécurité opérationnelle des pompes centrifuges et fournit des conseils complets de fonctionnement et de maintenance en toute sécurité pour les risques de rupture du corps de la pompe. Pour éviter fondamentalement de tels incidents, on ne peut pas compter uniquement sur la protection matérielle ; la vérification des vannes, la confirmation à distance et la gestion automatique des verrouillages doivent être appliquées à chaque opération de démarrage/arrêt.

Principales causes de rupture de pompe

Les têtes mortes (fonctionnant contre une vanne fermée) sont la cause physique de la grande majorité des ruptures de corps de pompe, et les systèmes de contrôle automatique amplifient ce risque :

• En démarrant la pompe avec les vannes d'entrée et de sortie fermées, la turbine agite en continu le liquide emprisonné ; l'énergie mécanique est convertie en chaleur, le liquide se vaporise et la pression augmente, et en peu de temps elle dépasse la pression nominale du corps de la pompe ;
• Lorsque la pompe est démarrée à distance depuis la salle de contrôle centrale, les opérateurs ne peuvent pas confirmer l'état des vannes sur site, ce qui facilite le démarrage aveugle après la maintenance lorsque les vannes n'ont pas été réinitialisées ;
• Lorsque le démarrage automatique déclenché par le niveau se produit, les vannes de ligne peuvent toujours être fermées pour des raisons de maintenance, et la pompe fonctionne alors sous pression sans personne sur place ;
• Les verrouillages à faible débit et à haute température qui ne sont pas calibrés pendant de longues périodes ne parviennent pas à protéger, et le système ne peut pas automatiquement s'arrêter et relâcher la pression après une surpression.

Étude de cas sur les accidents industriels

Dans une installation de stockage de matières premières chimiques de petite à moyenne taille, une fois la maintenance d'une pompe centrifuge de transfert de réservoir de stockage terminée, l'équipe de maintenance a restauré l'équipement mais a oublié d'ouvrir la vanne de refoulement, puis a commuté la pompe en mode automatique. La pompe a démarré et s'est arrêtée automatiquement en fonction des signaux de niveau du réservoir, sans personne sur place. Lorsque le niveau du réservoir atteint la valeur de déclenchement définie, le système PLC démarre automatiquement la pompe centrifuge. Le liquide dans la chambre de pompe scellée était continuellement agité par la roue ; en seulement 90 secondes, le fluide s'est rapidement réchauffé et vaporisé, et la pression à l'intérieur de la pompe a continué à augmenter. Comme le système de verrouillage à faible débit de l'usine n'avait pas été calibré depuis plus de deux ans, son capteur s'est grippé et est tombé en panne, et aucune protection contre l'arrêt n'a été déclenchée. Finalement, le corps de la pompe s'est rompu et le fluide à haute température s'est répandu vers l'extérieur, détruisant l'équipement sur site et forçant un arrêt d'urgence de la ligne de production, entraînant d'importantes pertes de réparation et de temps d'arrêt. Le rapport d'enquête post-incident a identifié deux causes profondes : l'incapacité de revérifier l'état de la vanne sur site après la maintenance et le verrouillage de sécurité ayant longtemps disparu sans test fonctionnel.

Conclusion : fonctionnement sans surveillance + vannes non réenclenchées + verrouillages défaillants : la rupture résulte uniquement de la combinaison de ces trois facteurs et aurait pu être évitée si l'un d'entre eux avait été contrôlé.

Démarrage manuel de la pompe sur site : la vérification de la position des vannes constitue la première ligne de défense

Vérifier strictement l'état de toutes les vannes

Avant de démarrer la pompe, chaque vanne de ligne doit être vérifiée élément par élément pour éviter un démarrage avec les vannes fermées :

• Ligne de traitement principale : gardez la vanne d'aspiration complètement ouverte pour garantir que le liquide pénètre en douceur dans la chambre de la pompe ;
• Gardez toutes les vannes auxiliaires telles que les vannes de ventilation, les vannes de vidange et les vannes de purge fermées ;
• Ouvrez la soupape de décharge d'air du corps de la pompe pour terminer l'amorçage et la ventilation, expulser tout l'air de la pompe et éviter la cavitation et le fonctionnement à sec ;
• Gardez la vanne de décharge légèrement ouverte ou complètement fermée ; ne démarrez jamais la pompe avec l’entrée et la sortie simultanément bloquées.

Incorporer les contrôles de valves dans une liste de contrôle standardisée

Les positions ouvertes/fermées des vannes sont des points de contrôle critiques pour garantir un fonctionnement sûr de la pompe et doivent être formalisées dans les instructions de travail de l'équipement et les listes de contrôle de démarrage. Les opérateurs doivent confirmer chaque élément en le cochant, éliminant ainsi le recours à l'expérience et réduisant les erreurs humaines grâce à des contrôles institutionnels.

Démarrage de pompe à commande centrale à distance : une étape de confirmation sur site est essentielle

Le démarrage à distance est un scénario très fréquent de ruptures dues à une accumulation de pression ; se fier uniquement à l’écran de contrôle central ne peut pas confirmer les conditions réelles sur place :

• Avant que la salle de contrôle n'émette un ordre de démarrage, la pompe ne doit pas être démarrée d'un simple clic ;
• Lorsque les opérateurs ne peuvent pas se rendre sur place pour vérifier les vannes, un inspecteur sur place doit être affecté pour confirmer physiquement que toutes les vannes ont été réinitialisées dans les bonnes positions ;
• Ce n'est qu'après avoir reçu la confirmation sur site que le contrôle central peut émettre la commande de démarrage, évitant ainsi une inadéquation entre l'écran de contrôle et l'état réel de la vanne sur site.

Pompes à démarrage/arrêt automatique : se concentrer sur la prévention contre le réarmement des vannes après la maintenance

De nombreuses pompes de vidange de réservoir s'appuient sur des instruments de niveau et des programmes PLC pour un démarrage/arrêt automatique et un fonctionnement sans surveillance, ce qui rend le risque encore plus élevé.

Une nouvelle inspection sur site est obligatoire avant d'activer le mode automatique

Après des travaux de maintenance ou de canalisation, et avant de passer en mode de contrôle automatique, toutes les vannes doivent être à nouveau vérifiées sur site : vanne d'entrée complètement ouverte, vanne de refoulement dans sa position prédéfinie de démarrage et toutes les vannes de ventilation fermées. Scénario de risque typique : lorsque le niveau du réservoir atteint un point haut, le système de contrôle automatique démarre la pompe, mais la vanne de décharge après maintenance reste fermée, créant directement une accumulation de pression morte qui provoque la rupture du corps de pompe en peu de temps.

Fiez-vous aux verrouillages d’instrumentation pour combler l’écart entre les opérations sans surveillance

Pour éviter que la pompe ne démarre automatiquement lorsque les vannes de ligne sont fermées, un ensemble complet de dispositifs de protection des instruments doit être installé :

• Verrouillage à faible débit : il surveille le débit de la ligne ; lorsque le débit nul persiste pendant une période prolongée, il l'identifie comme un fonctionnement à tête morte et coupe automatiquement la puissance du moteur ;
• Verrouillage haute température : il surveille la température du boîtier de la pompe ; lorsque l'augmentation de température due à l'accumulation de pression atteint le seuil, il s'arrête immédiatement pour empêcher le liquide de se vaporiser et de se mettre sous pression ;
• Verrouillage de surpression : lorsque la pression de refoulement dépasse la limite, elle déclenche l'arrêt, fonctionnant en conjonction avec la soupape de sécurité pour une double protection ;
• Tests de maintenance de routine : étalonnez le système de verrouillage selon un programme mensuel fixe, simulez des conditions de débit nul et de surpression et confirmez que les fonctions de protection fonctionnent correctement, en éliminant les angles morts de sécurité causés par des capteurs grippés et des programmes de verrouillage défaillants.

Dispositif de sécurité matériel : double protection logicielle et matérielle contre la rupture du corps de la pompe

Les contrôles opérationnels s'attaquent aux erreurs humaines, tandis que la protection matérielle constitue la dernière ligne de sécurité :

• Installer sur le refoulement de la pompe une soupape de sécurité ou un disque de rupture, qui soulage automatiquement la pression en cas de surpression et libère la haute pression à l'intérieur de la pompe ;
• Installer une conduite de recirculation à débit minimum pour éviter que la pompe ne tourne à vide pendant des périodes prolongées à faible débit et ne surchauffe le liquide ;
• Lors du transport de fluides inflammables ou explosifs, utilisez un moteur antidéflagrant, assurez-vous d'une mise à la terre statique appropriée et évitez une explosion chimique après une fuite de fluide ;
• Effectuez régulièrement des tests d'épaisseur de paroi et remplacez rapidement les corps de pompe qui se sont amincis à cause de la corrosion ou qui ont développé des fissures, afin d'éviter une rupture prématurée causée par une capacité de charge réduite du corps.

Idées fausses courantes concernant l’exploitation et la maintenance quotidiennes

• Idée fausse : seul le démarrage manuel doit être contrôlé ; les pompes automatiques ne nécessitent pas d'inspection sur site. Avec le démarrage/arrêt automatique, il n'y a pas de surveillance manuelle et le risque de chute due à une inspection et une réinitialisation incomplètes des vannes est en réalité plus grand ; les vannes doivent être revérifiées sur site avant d'activer le mode automatique.
• Idée fausse : une fois les verrouillages installés, aucune attention supplémentaire n'est nécessaire. Les impuretés peuvent facilement bloquer les capteurs de pression et de débit ; un manque prolongé de tests entraîne une défaillance du verrouillage, empêchant le système de s'arrêter automatiquement en cas de surpression.
• Idée fausse : un bref démarrage à vide n'est pas un problème. Dans une chambre de pompe étanche, le liquide chauffe et se vaporise en quelques dizaines de secondes, la pression augmente brusquement et l'incident se développe extrêmement rapidement.

Résumé : Comment prévenir la rupture du corps de la pompe

L'ensemble du système de protection comprend trois couches :

• Couche 1 — Contrôle opérationnel :Vérifier les vannes élément par élément lors du démarrage sur site ; le démarrage à distance doit être associé à une confirmation sur site ; réinspection complète des vannes avant d'activer le mode automatique ; et formaliser les éléments de contrôle dans une liste de contrôle écrite ;
• Couche 2 — Protection de contrôle automatique :Equiper des verrouillages à faible débit, haute température et surpression ; adhérer à des tests réguliers ; et évitez le fonctionnement au ralenti en cas de fonctionnement sans surveillance ;
• Couche 3 – Protection matérielle :Installez des dispositifs de décompression et des conduites de recirculation et testez régulièrement la corrosion du corps de la pompe.

La grande majorité des ruptures de pompes centrifuges ne sont pas dues à des problèmes de qualité de l'équipement, mais plutôt au résultat d'un mauvais fonctionnement des vannes combiné à une défaillance de la protection du contrôle automatique.Teffikorecommande aux entreprises de normaliser la gestion de la sécurité dans les trois modes de démarrage/arrêt (manuel, à distance et automatique), de mettre en œuvre une protection de sécurité complète du processus et de réduire continuellement les risques de sécurité de production posés par la rupture de surpression du corps de pompe.
