La pompe centrifuge OH3 : le meilleur choix pour les espaces étroits

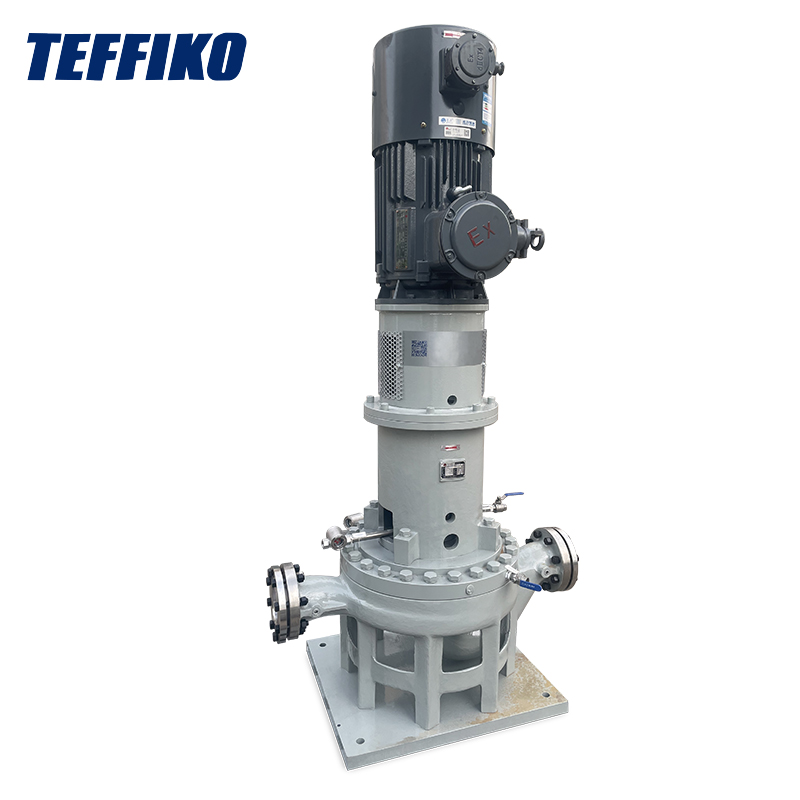

LePompe centrifuge OH3m'a laissé une profonde impression : on peut le repérer partout, depuis les supports de canalisations des raffineries de pétrole et les ponts bondés des plates-formes offshore jusqu'aux systèmes de pipelines à haute pression des centrales électriques. Ce qui la distingue des autres modèles de pompes, ce sont ses caractéristiques fiables et durables : une conception verticale qui permet d'économiser de l'espace, une structure modulaire pour un montage et un démontage faciles, et la capacité de résister à des températures élevées, des pressions élevées et des fluides corrosifs. C’est comme s’il avait été spécialement conçu pour résoudre les problèmes délicats les plus courants en milieu industriel. Ci-dessous, je vais détailler ses composants principaux, son principe de fonctionnement réel et la manière dont ces conceptions s'adaptent aux conditions réelles de fonctionnement de l'usine.

I. Composants structurels de base

Les performances de l’OH3 ne sont pas un discours vide de sens : chaque composant est conçu avec précision pour cibler les problèmes industriels. Décomposons-les un par un :

1.1 Support de roulement modulaire vertical

Contrairement aux pompes horizontales comme l'OH1, qui intègrent le boîtier de roulement au corps de la pompe, l'OH3 adopte un support de roulement modulaire indépendant monté verticalement au-dessus du corps de la pompe. Cette conception constitue une avancée révolutionnaire pour les scénarios industriels :

• Capacité de charge de premier ordre : le support de roulement est en fonte robuste ou en fonte ductile, avec une épaisseur de paroi minimale de 15 mm, entièrement capable de résister aux charges de buse spécifiées par la norme API 610. Je ne l’ai jamais vu souffrir d’un désalignement de l’arbre dû à la dilatation thermique, à la contraction ou aux vibrations du pipeline – sa stabilité est exceptionnelle.
• Entretien sans effort : il abrite un roulement à rouleaux cylindriques à double rangée « dos à dos » à l'intérieur, qui peut résister aux forces radiales et axiales. Plus important encore, il n’est pas nécessaire de démonter les canalisations d’entrée et de sortie ; il vous suffit de retirer le support de roulement par le haut pour l'inspecter et le réparer, ce qui réduit considérablement les temps d'arrêt.

1.2 Roue à un étage et carter à double volute

La combinaison de la roue et de la volute est une correspondance parfaite, optimisée grâce à la dynamique des fluides computationnelle (CFD). Tous les modèles d'un diamètre ≥ DN80 sont livrés en standard avec une double volute — cette petite modification double l'efficacité et la stabilité :

• Roue robuste et au design exquis : disponible en acier inoxydable 316L ou en Hastelloy, elle offre une excellente résistance à la corrosion. Les pales incurvées vers l'arrière minimisent les turbulences des fluides, ce qui se traduit par une efficacité de transfert d'énergie étonnamment élevée. Il n’est fixé qu’à une extrémité de l’arbre de la pompe avec un contre-écrou et ne subira aucun mouvement axial pendant le fonctionnement – ​​j’ai spécifiquement vérifié lors de la maintenance et il reste fermement en place même en cas d’utilisation à haute intensité.
• La double volute résout un problème clé : les volutes simples ordinaires génèrent des forces radiales déséquilibrées dans des conditions de débit élevé, qui usent l'arbre et les roulements au fil du temps. Cependant, la double volute de l'OH3 divise le fluide en deux chemins à travers des canaux d'écoulement symétriques, compensant 90 % des forces radiales, réduisant ainsi considérablement la déflexion de l'arbre et l'usure des roulements. D'après mon expérience, cela peut prolonger la durée de vie de la pompe de plusieurs années.

1.3 Système d'étanchéité conforme à l'API 682

Les fuites constituent un risque mortel lors du transport de fluides à haute pression, toxiques ou à haute température, mais le système d'étanchéité de l'OH3 élimine complètement ce problème :

• Configuration de base stable et fiable : Livrée en standard avec une garniture mécanique à une extrémité, avec des faces d'étanchéité en carbure de silicium-graphite. Bien que ce ne soit pas sophistiqué, il est tout à fait suffisant pour les fluides non dangereux. Je l'utilise en continu depuis des mois sans aucun problème de fuite.
• Option de mise à niveau très ciblée : pour le transport de fluides toxiques ou hautement corrosifs, elle peut être mise à niveau vers une garniture mécanique à double extrémité avec un système de fluide d'isolation, contrôlant les fuites à ≤ 5 ml/h — bien inférieur au seuil de 20 ml/h des joints d'étanchéité traditionnels. Une telle marge de sécurité est rassurante lors de la manipulation de substances dangereuses.

1.4 Conception de connexion directe de pipeline vertical

La conception « connexion directe au pipeline » est une bouée de sauvetage pour les espaces restreints et les besoins d'économie d'énergie. Les brides d'entrée et de sortie sont précisément alignées avec l'axe central du pipeline, éliminant ainsi le besoin de bases de montage supplémentaires, et les avantages sont évidents dès le premier jour d'utilisation :

• Utilisation exceptionnelle de l'espace : le modèle DN200 a une hauteur de pompe de seulement 1,0 à 1,5 mètres, ce qui réduit l'espace au sol de 60 % par rapport aux pompes horizontales ayant le même débit. Cet avantage est crucial sur les plates-formes offshore ou sur les supports de canalisations bondés des raffineries : il peut être installé dans des endroits inaccessibles aux autres modèles de pompes.
• Effet d'économie d'énergie important : moins de coudes de canalisation réduisent la perte de pression et une utilisation à long terme peut réduire la consommation d'énergie de l'ensemble du système de 5 à 8 %. Même si les économies initiales ne sont pas substantielles, elles s’additionnent au fil du temps, ce qui en fait une agréable surprise pour les directeurs d’usine soucieux des coûts.

II. Principe de fonctionnement détaillé

À la base, l'OH3 fonctionne sur la base de la force centrifuge, mais chaque lien de transport de fluide a été optimisé pour répondre aux exigences de haute pression et de haute stabilité. Je vais le décomposer étape par étape en langage simple :

Étape 1 : Aspiration du fluide

Le fluide pénètre dans la pompe par la bride d'entrée directement connectée. L'alignement précis entre la bride et le pipeline garantit un écoulement fluide du fluide (pas de turbulence désordonnée), et la paroi intérieure polie du canal d'écoulement d'entrée réduit la résistance au frottement. Cela garantit que le fluide s'écoule uniformément vers la turbine. J'ai remarqué qu'elle subit rarement de la cavitation, un problème courant avec les pompes moins chères.

Étape 2 : Transfert d'énergie par la turbine

Le moteur entraîne l'arbre de la pompe en rotation via un accouplement flexible, ce qui fait tourner la roue à une vitesse élevée de 1 450 à 2 900 tr/min. La force centrifuge pousse le fluide du centre de la roue vers ses bords, et lorsque le fluide passe à travers les pales incurvées vers l'arrière, la vitesse et la pression augmentent simultanément. Cette étape est le maillon central de la conversion de l’énergie mécanique du moteur en énergie fluide, et c’est la clé du fonctionnement de la pompe.

Étape 3 : Conversion de pression dans la double volute

Le fluide à grande vitesse entre ensuite dans la double volute. La section transversale du canal d'écoulement en spirale de la volute s'étend progressivement, ralentissant le fluide et convertissant la majeure partie de son énergie cinétique en pression statique (un processus appelé « diffusion »). La conception symétrique assure une répartition uniforme de la pression, compensant les forces radiales et maintenant l'arbre de la pompe en rotation fluide — même à pleine charge, il n'y a pas d'oscillation.

Étape 4 : Étanchéité et décharge du fluide

Avant d'être évacué par la bride de sortie, le fluide traverse le système de garniture mécanique. Sous l'action d'un ressort, les bagues d'étanchéité fixes et rotatives s'emboîtent étroitement, formant une barrière étanche. Même lors du transport de fluides à haute pression, je n’ai jamais rencontré de problèmes de fuite. Enfin, le fluide sous pression entre dans la canalisation en aval pour répondre aux besoins des processus ultérieurs.

Étape 5 : Support stable des roulements et du système d'arbre

Pendant le fonctionnement de la pompe, les roulements à rouleaux à double rangée du support de roulement modulaire soutiennent en permanence l'arbre de pompe en rotation, absorbant les forces radiales générées par l'écoulement du fluide et les forces axiales générées par la poussée de la roue. Le système de lubrification par barbotage intégré maintient les roulements au frais – je l’ai vu fonctionner à 425°C sans surchauffe. De plus, il nécessite un entretien minimal ; il vous suffit de vérifier le niveau de lubrifiant lors des inspections de routine.

III. Comparaison avec d'autres pompes de la série OH

Pour démontrer intuitivement les avantages de l'OH3, nous la comparons à deux autres pompes courantes de la série OH (OH1 et OH2) selon la norme API 610 :

Conclusion

D’après mon expérience personnelle, je peux affirmer avec confiance que l’OH3 est non seulement un produit mature conforme à la norme API 610, mais aussi le reflet de la compréhension approfondie de Teffiko de la fiabilité industrielle et des détails d’ingénierie. Il n'a pas de fonctionnalités fantaisistes ou inutiles : chaque composant répond à un objectif pratique, résolvant efficacement des problèmes tels que le gain de place, la facilité d'entretien, la résistance aux conditions extrêmes et la prévention des fuites.

Certes, ce n’est pas l’option la moins chère du marché, et j’ai trouvé que le support de roulement modulaire est effectivement un peu lourd. Cependant, sa fiabilité est largement suffisante pour compenser le coût d’investissement initial. Teffiko ne se contente pas de vendre des équipements : ils fournissent des conseils de sélection professionnels et une assistance tout au long du cycle de vie. J'ai consulté leur équipe à plusieurs reprises avec des questions et j'ai toujours reçu des réponses rapides. Ce modèle coopératif permet aux usines de fonctionner de manière continue et fluide.

Pour plus de solutions et de cas réels, visitez le site officiel :www.teffiko.com.
