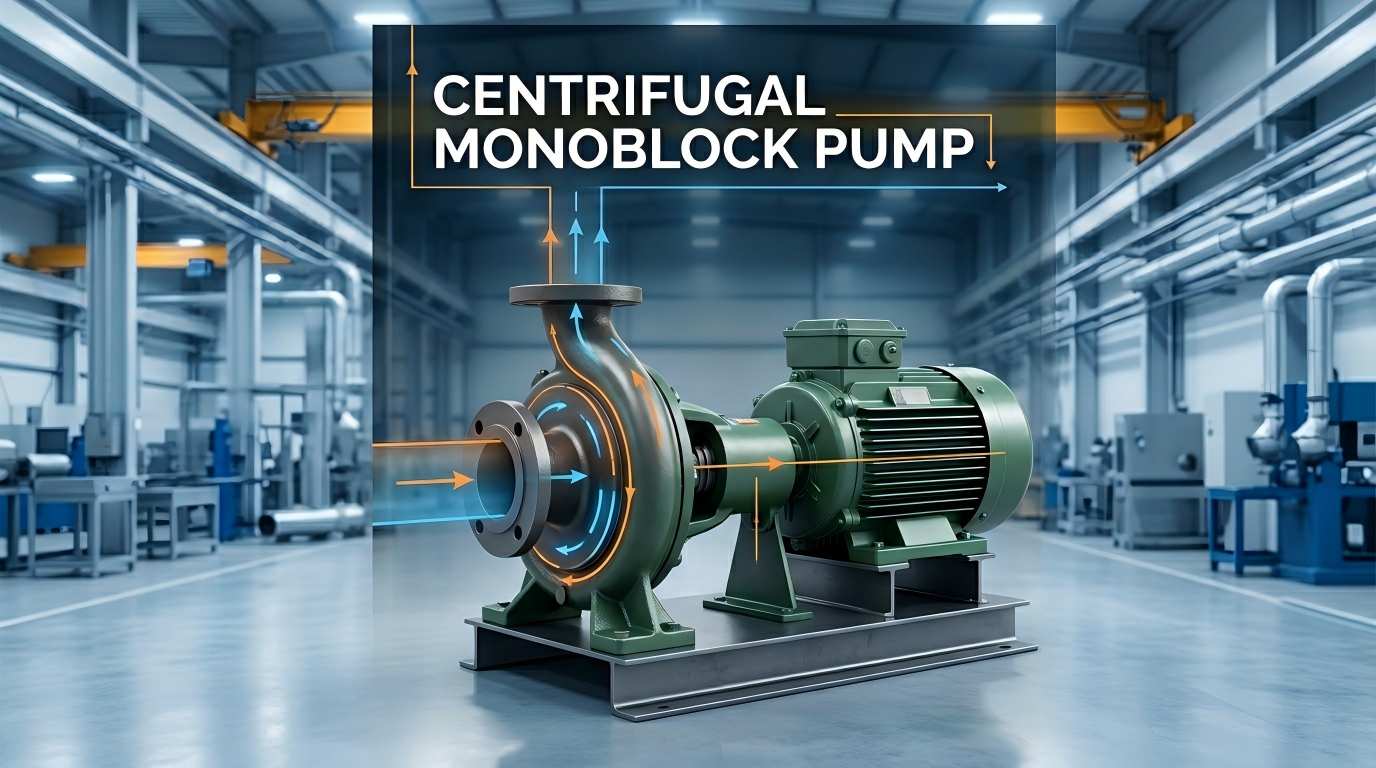

De nombreux acheteurs et techniciens en ingénierie rencontrent souvent le terme « pompe centrifuge monobloc » lors de la sélection d'un équipement d'alimentation en eau, mais ne comprennent pas clairement ses différences avec les pompes centrifuges ordinaires et les pompes à eau de type divisé. En termes simples, une pompe centrifuge monobloc est un système intégrépompe centrifugeavec le corps de pompe et le moteur combinés en une seule unité. Grâce à sa structure compacte, son installation facile et son fonctionnement stable, elle est devenue le type de pompe courant pour les scénarios d'approvisionnement en eau civile, industrielle légère et agricole.
Comme son nom l'indique, une pompe centrifuge monobloc est un dispositif mécanique qui utilise la force centrifuge générée par la rotation d'une roue pour transporter des liquides.
Le terme « monobloc » est la caractéristique clé qui la distingue des pompes traditionnelles à arbre long :
Cette conception élimine les composants de transmission complexes des pompes traditionnelles, rendant l'équipement plus léger, plus compact et plus efficace.
Le fonctionnement stable et efficace d’une pompe centrifuge monobloc repose sur la coordination de plusieurs composants principaux. Chaque composant clé remplit sa propre fonction pour compléter l’ensemble du processus d’aspiration, de pressurisation et de transport des fluides. Les composants principaux et leurs fonctions sont les suivants :
En tant que noyau d'alimentation de l'ensemble de la pompe à eau, le moteur joue un rôle clé dans la conversion d'énergie, convertissant efficacement l'énergie électrique en énergie mécanique, entraînant continuellement la roue à tourner à grande vitesse, fournissant une puissance suffisante pour le transport du fluide et servant de base au fonctionnement normal de l'équipement. La structure intégrée assure une correspondance précise entre le moteur et le corps de la pompe, ce qui entraîne une puissance de sortie plus stable.
La roue est l’élément mobile principal qui agit directement sur le fluide. Entraîné par le moteur pour tourner à grande vitesse, il génère une forte force centrifuge pour pousser rapidement le fluide vers l'extérieur, tout en formant une zone de basse pression au centre de la roue pour obtenir une aspiration et une accélération continues du fluide, ce qui en fait un élément clé déterminant l'efficacité du transport d'eau de la pompe.
Le corps de la pompe s'enroule autour de la roue et adopte une structure en volute dans son ensemble. Sa fonction principale est de réguler le sens d’écoulement du fluide et de convertir l’énergie. Il peut convertir de manière stable l'énergie cinétique du fluide générée par la rotation de la roue en énergie de pression du fluide, augmentant considérablement la pression de transport de l'eau et guidant le fluide pour qu'il s'écoule en douceur vers la sortie d'eau, assurant un transport efficace et fluide.
L'arbre de la pompe est le moyeu de transmission reliant le moteur et la roue. Il présente une conception coaxiale intégrée, tournant de manière synchrone avec le moteur pour transmettre avec précision la puissance, garantissant une vitesse de rotation stable et une contrainte uniforme de la roue, maintenant la cohérence tout au long du transport du fluide et évitant la perte de transmission de puissance.
Les joints sont des accessoires clés assurant l'étanchéité et la stabilité opérationnelle de l'équipement, principalement installés au niveau du joint entre l'arbre de la pompe et le corps de la pompe. Ils peuvent efficacement sceller les espaces entre les pièces mobiles, empêcher complètement les fuites de fluide dans la pompe et la pénétration de poussière et d'humidité externes dans le corps de la pompe, protéger les composants internes du noyau, maintenir l'intégrité opérationnelle de l'équipement et réduire considérablement la probabilité de panne.
La logique de fonctionnement des pompes centrifuges monoblocs est simple, mature et hautement automatisée, ne nécessitant aucune opération manuelle complexe. Le cycle des fluides est complété par la coordination des composants. Le processus opérationnel complet est le suivant :
Une fois l'équipement mis sous tension et démarré, le moteur entraîne la roue à tourner à grande vitesse à travers l'arbre de la pompe. Le fluide dans la chambre de la pompe tourne rapidement avec la roue et est projeté vers l'extérieur sous l'action de la force centrifuge, formant une zone de vide basse pression au centre de la roue. Entraîné par la différence de pression entre la pression atmosphérique externe et la zone basse pression de la pompe, le fluide externe est continuellement aspiré au centre de la roue depuis l'entrée d'eau pour reconstituer le fluide en continu.
Ensuite, le fluide aspiré acquiert suffisamment d’énergie cinétique sous l’accélération de la roue et s’écoule à grande vitesse dans le corps de la pompe. Le corps de pompe de type volute rétrécit progressivement le canal d'écoulement, réduit le débit du fluide, convertit efficacement l'énergie cinétique du fluide en énergie de pression et complète la pressurisation du fluide. Enfin, le fluide haute pression sous pression est évacué de manière stable de la sortie d'eau le long du canal de guidage du corps de pompe, complétant en continu des opérations telles que l'alimentation en eau, la circulation de l'eau et le transport du fluide.
Par rapport aux pompes multicellulaires ou aux pompes divisées, les pompes centrifuges monobloc présentent des avantages significatifs face à la concurrence sur le marché en raison de leur conception unique :
Étant donné que le moteur et le corps de la pompe sont intégrés, il n'est pas nécessaire d'avoir une grande base ni un réglage d'alignement complexe, et sa surface au sol est beaucoup plus petite que celle des groupes motopompes traditionnels. Cela le rend idéal pour la pressurisation résidentielle, les petites usines ou les équipements modulaires avec un espace limité.
La structure à connexion directe élimine les pertes d'énergie liées à l'entraînement par courroie ou à l'entraînement à arbre long, et près de 100 % de la puissance du moteur peut être transmise à la roue. Cette efficacité de transmission élevée signifie que la pompe monobloc peut économiser des coûts d'électricité considérables pour le même débit.
Moins de composants signifie moins de points de défaillance. Il n’y a pas de problèmes complexes d’alignement d’accouplement ni de ceintures portables. La maintenance quotidienne ne nécessite généralement que la vérification des joints et des roulements, ce qui réduit considérablement les temps d'arrêt et les coûts de maintenance.
En changeant les matériaux (tels que l'acier inoxydable, la fonte) et les types de joints, les pompes monobloc peuvent traiter divers fluides. Des modèles correspondants sont disponibles pour l'eau du robinet propre, les produits chimiques corrosifs et les boues contenant des traces de particules.
Les pompes monobloc fonctionnent bien en termes de coût d'achat initial et de coût d'exploitation à long terme. Leur processus de production standardisé rend le prix abordable, tandis que leur faible consommation d'énergie et leur faible taux de maintenance améliorent encore le retour sur investissement.
En conclusion, la pompe centrifuge monobloc est un équipement de transport de fluide intégré avec une structure compacte, des performances stables, un rendement élevé et des économies d'énergie. Grâce à la conception intégrée du moteur et du corps de la pompe, il résout parfaitement les problèmes industriels des pompes centrifuges traditionnelles tels qu'une installation lourde, une consommation d'énergie élevée, une maintenance difficile et un grand espace occupé, ce qui en fait un type de pompe grand public avec des performances et une praticité élevées à l'heure actuelle. Teffiko est profondément engagé dans le domaine des équipements de transport de fluides depuis de nombreuses années, contrôlant strictement la technologie des équipements et les normes de performance, et fournissant aux utilisateurs du monde entier des solutions de pompes centrifuges stables, durables, économes en énergie et nécessitant peu d'entretien. Pour plus d'informations sur les paramètres des produits, les plans de sélection et les services personnalisés, veuillez visiter le site officiel :www.teffiko.com
