Si vous exploitez ou concevez unpompe centrifugesystème, NPSH (Net Positive Succion Head) est un terme que vous ne pouvez tout simplement pas éviter. Il ne s'agit pas simplement d'un paramètre physique, mais d'une ligne de démarcation critique qui détermine si votre pompe fonctionnera sans problème pendant des décennies ou si elle sera mise au rebut en raison de la cavitation dans quelques mois seulement.

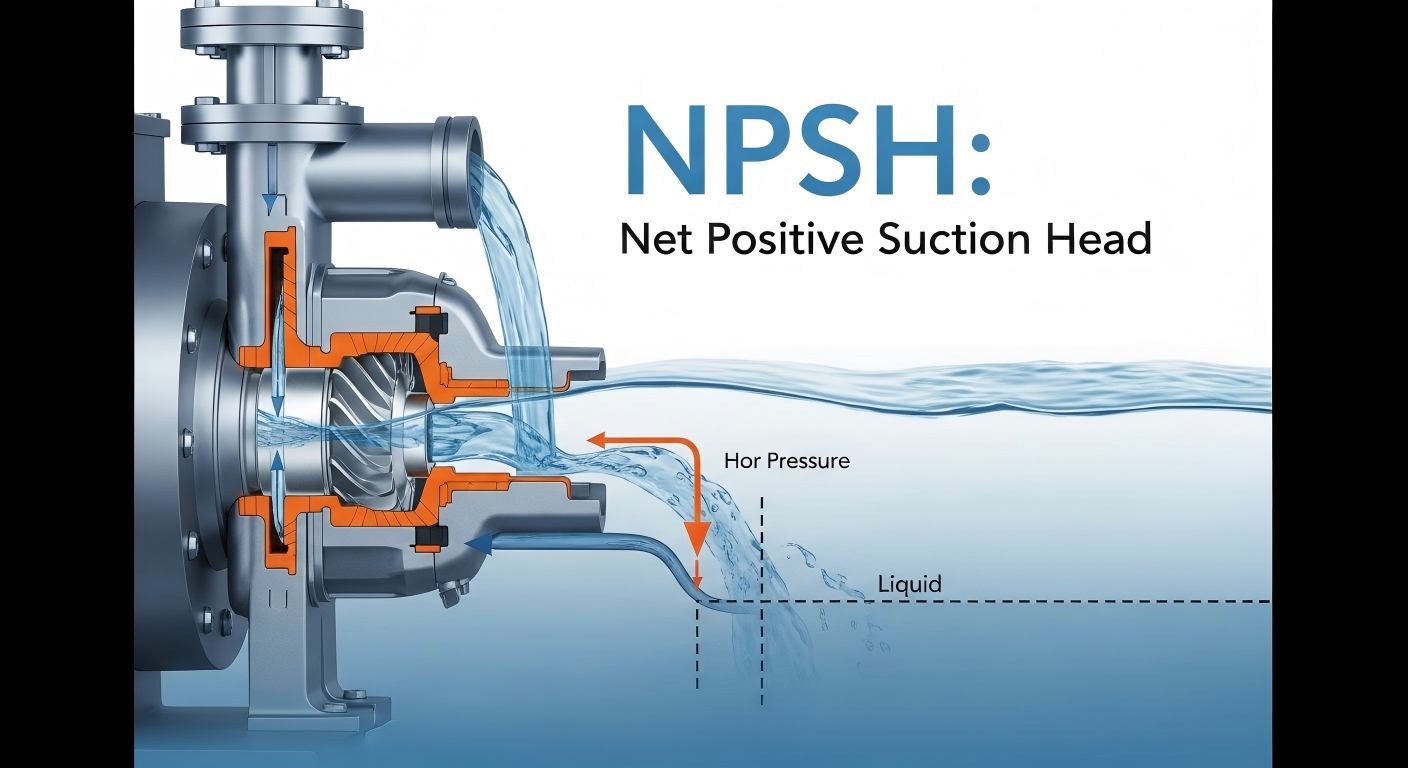

NPSH fait référence à l'énergie de surpression effective réellement possédée par le liquide à l'entrée d'une pompe centrifuge. Sa fonction principale est de surmonter la résistance à l'écoulement et d'empêcher la vaporisation du liquide, et elle est généralement mesurée en mètres de colonne d'eau (m) ou en pieds de colonne de liquide (ft).
Lorsqu'une pompe centrifuge est en fonctionnement, une zone basse pression se forme à l'entrée de la roue en raison de l'écoulement à grande vitesse du fluide. Si la pression descend ici en dessous de la pression de vapeur saturée du liquide, le liquide se vaporisera instantanément, générant un grand nombre de bulles de vapeur. Lorsque les bulles s'écoulent avec le fluide dans la zone haute pression de la turbine, elles s'effondrent et implosent rapidement. Ce phénomène est connu sous le nom de cavitation – le mode de défaillance le plus destructeur des pompes centrifuges. L’existence du NPSH a pour but de maintenir la pression inférieure et d’empêcher la cavitation de se produire.
La confusion de ces deux concepts est la première cause de sélection incorrecte dans les sites d'ingénierie et les recherches Google. Pour garantir la sécurité des pompes, leur relation doit être clairement comprise.
Quelle quantité d’énergie le système peut-il réellement fournir ?
NPSHA est entièrement déterminé par vos conditions d’installation et n’a rien à voir avec la marque de la pompe. Cela dépend des facteurs suivants :
Quelle quantité d’énergie la pompe elle-même consomme-t-elle ?
NPSHR est une caractéristique inhérente à la pompe, déterminée par le fabricant au moyen de tests rigoureux et marquée sur la courbe de performance de la pompe. Il représente la consommation d'énergie nécessaire pour que le liquide s'écoule de l'entrée de la pompe jusqu'au point de pression minimale à l'intérieur de la roue.

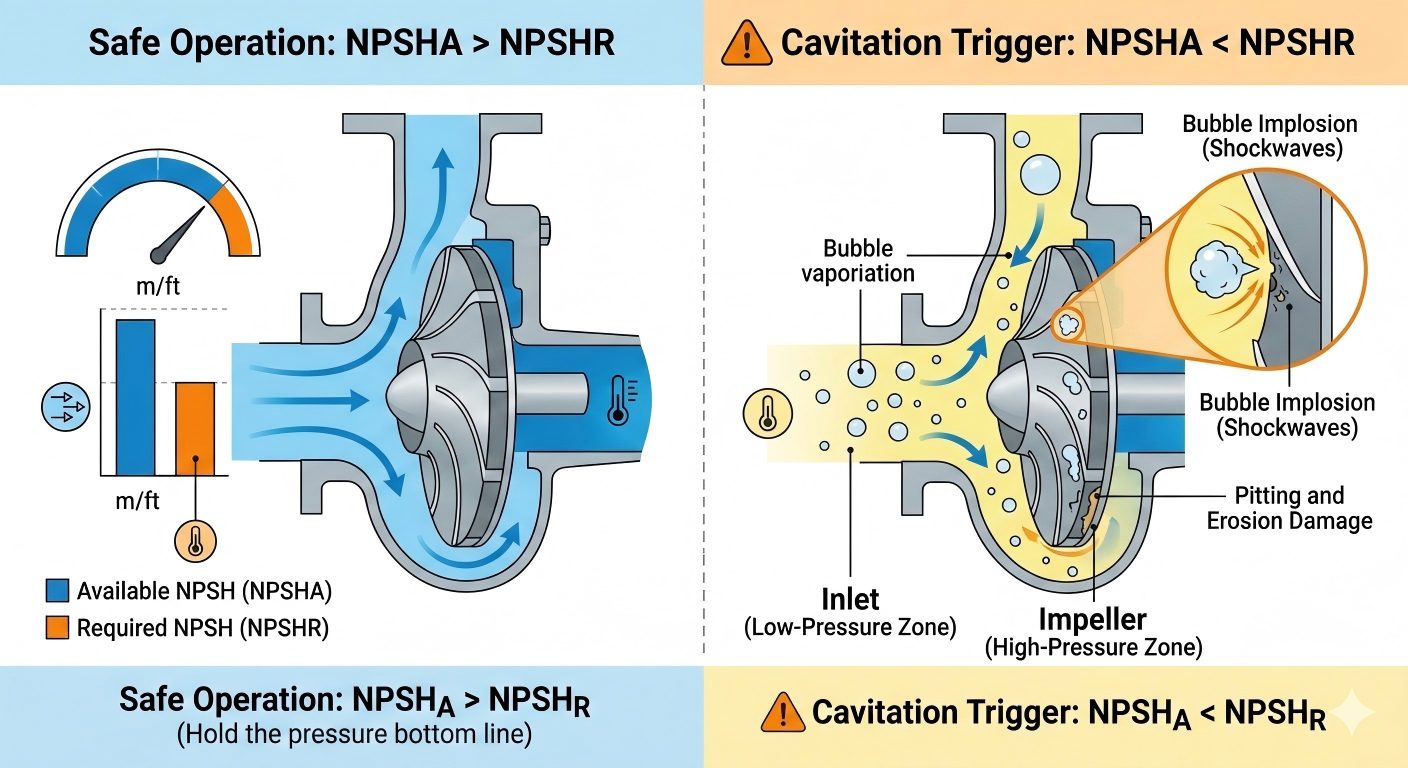

Lorsque NPSHa < NPSHR, la pression d'entrée de la pompe est inférieure à la pression de vapeur du liquide et la cavitation se produit par étapes, provoquant finalement des dommages irréversibles à l'équipement.
| Type de danger | Manifestations spécifiques | Portée de l'impact |
|---|---|---|
| Dommages aux composants | Piqûres et cavités sur les roues et les corps de pompe, fatigue et perforation du métal, résistance structurelle réduite | Composants de flux de base, raccourcissant directement la durée de vie de la pompe |
| Dégradation des performances | Baisse importante du débit et de la hauteur manométrique, forte réduction du rendement hydraulique, augmentation anormale de la consommation énergétique | Efficacité globale du système de pompage, non-respect des exigences du processus |
| Bruit et vibrations anormaux | Le corps de la pompe émet un bruit anormal unique comme un « roulement de gravier » ou un « impact de marbre », avec de fortes vibrations. | Composants auxiliaires tels que roulements, accouplements et joints, déclenchant des défaillances secondaires |
| Défaillance du joint | L'augmentation des vibrations et des fluctuations de température entraîne une forte réduction de la durée de vie des garnitures mécaniques (par exemple, joint à soufflet en élastomère à ressort unique RS60A) | Fuite du joint d’arbre, déversement moyen, risques potentiels accrus pour la sécurité |
| Arrêt sévère | Une surchauffe locale provoque une vaporisation instantanée du liquide, conduisant finalement au grippage de la pompe et à l'épuisement du moteur. | Mise au rebut de l'ensemble de l'équipement, arrêts de production et pertes économiques |
Dans les conditions de travail sur site, NPSHa peut être ajusté grâce à l'optimisation du système. Les principales orientations d'optimisation sont les suivantes, qui peuvent être mises en œuvre selon des scénarios réels :
Qu'est-ce que la hauteur d'aspiration nette positive (NPSH) ? C'est la ligne de démarcation entre un fonctionnement efficace et une panne catastrophique.
N'attendez pas d'entendre le bruit des "pompages de pierres" pour agir.Teffikos'engage à vous fournir des solutions fluides qui non seulement répondent aux normes mais dépassent également les attentes. De l'analyse précise des conditions de travail à l'excellente fabrication de pompes, nous intégrons la recherche ultime du NPSH dans chaque pièce d'équipement, garantissant que votre système fonctionne efficacement, en silence et sans problèmes de cavitation.
