Qu'est-ce qu'une pompe centrifuge multicellulaire ?

Explication populaire des pompes centrifuges multicellulaires

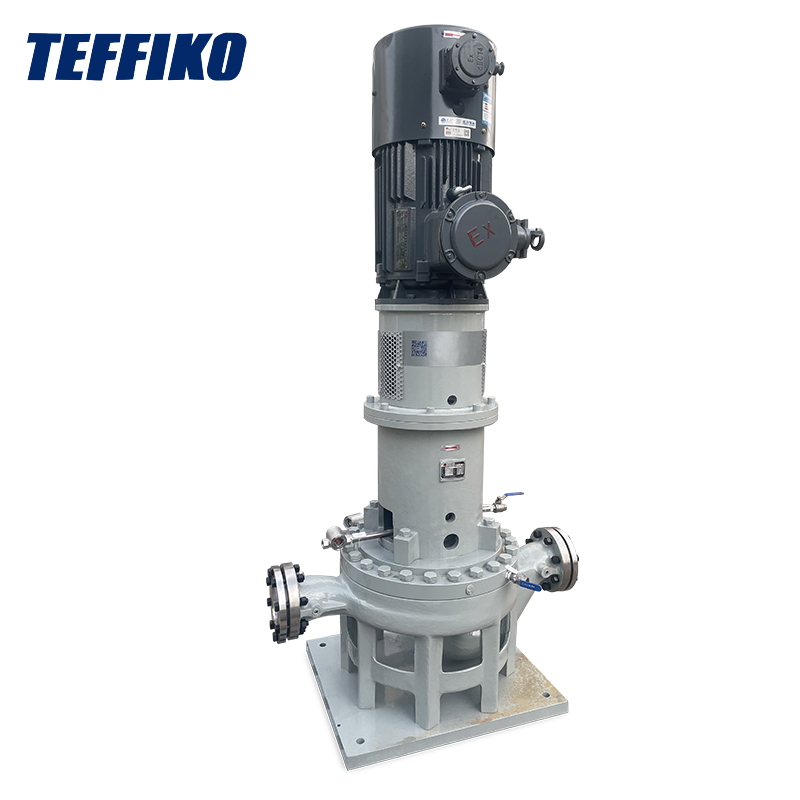

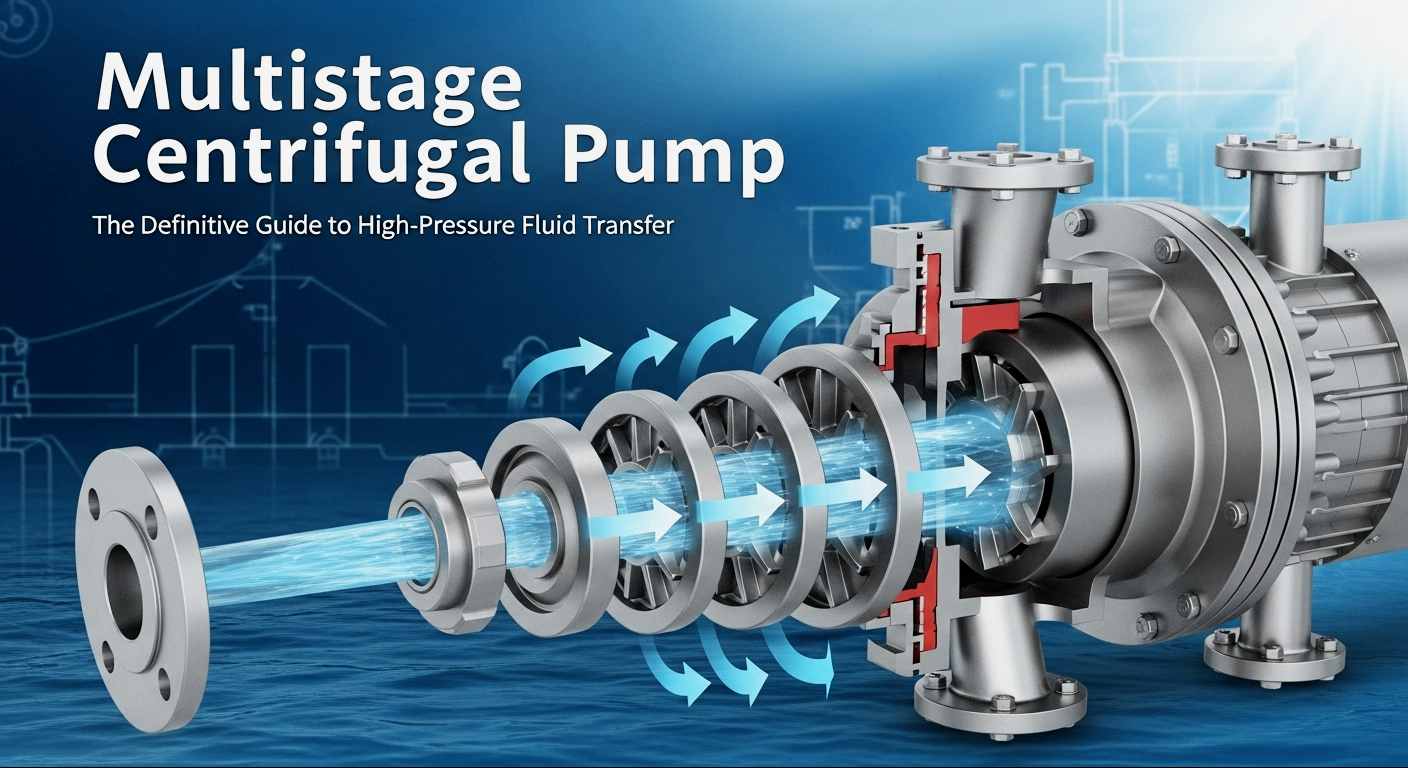

Beaucoup de gens trouvent le terme "pompe centrifuge à plusieurs étages" compliqué, mais cela peut être simplement résumé en une phrase : une pompe centrifuge à plusieurs étages intègre deux ou plusieurs pompes centrifuges avec la même fonction. En termes de structure de canal de fluide, l'orifice de décharge de fluide du premier étage est connecté à l'entrée du deuxième étage et l'orifice de décharge de fluide du deuxième étage est connecté à l'entrée du troisième étage. Un tel mécanisme connecté en série forme une pompe centrifuge à plusieurs étages.

Comment une pompe centrifuge multicellulaire permet-elle un transport à haute hauteur ?

La logique centrale des pompes centrifuges multicellulaires pour le transport à haute hauteur réside dans le principe de « superposition de pression », et leur processus de fonctionnement peut être décomposé en trois étapes clés :

1. Une fois que le liquide pénètre dans le corps de la pompe par la canalisation d'aspiration, il est séquentiellement pressurisé en série par plusieurs roues entraînées par le moteur.
2. La roue du premier étage transmet l'énergie de pression initiale au liquide grâce à la force centrifuge, et les étages suivants de la roue superposent continuellement la pression sur la base existante sous la direction des aubes directrices.
3. Le liquide est déchargé à haute pression, complétant ainsi le transport à haute pression.

Analyse de la structure de base des pompes centrifuges multicellulaires

Pour comprendre le mécanisme de fonctionnement des pompes centrifuges multicellulaires, il est essentiel de saisir leur structure de base. Par rapport aux pompes centrifuges monocellulaires, les pompes centrifuges multicellulaires ont une structure plus complexe, mais leurs composants principaux peuvent être classés en cinq types principaux, chacun assumant un rôle essentiel :

• Roue : Le noyau de la pompe centrifuge à plusieurs étages, adoptant généralement une conception de roue fermée. Plusieurs roues sont connectées coaxialement en série sur l'arbre de la pompe et le matériau est sélectionné en fonction du fluide transporté.
• Arbre de pompe : composant de transmission reliant le moteur et les roues, nécessitant une résistance élevée et une résistance à l'usure pour entraîner toutes les roues à fonctionner de manière synchrone pendant une rotation à grande vitesse, évitant ainsi l'excentricité ou la fracture.
• Aube directrice : installée à la sortie de chaque étage de la roue, sa fonction est de convertir le liquide à grande vitesse projeté par la roue en énergie de pression et de guider le liquide en douceur vers l'étage suivant de la roue, réduisant ainsi la perte d'énergie.
• Corps de pompe (également appelé volute) : divisé en type segmenté et type divisé horizontal. L'industrie pétrochimique utilise principalement des corps de pompe segmentés, faciles à démonter et à entretenir et capables de résister aux chocs à haute pression.
• Dispositif d'étanchéité : utilisé pour empêcher les fuites de liquide, notamment les joints mécaniques et les joints d'étanchéité. Pour les conditions de travail à haute température et haute pression, une garniture mécanique à double extrémité + un système de rinçage est également équipée pour garantir un fonctionnement sûr.

Ces composants fonctionnent ensemble pour former une pompe centrifuge à plusieurs étages. Le principe fondamental de sa conception structurelle est de minimiser les pertes d'énergie et d'améliorer l'efficacité opérationnelle tout en garantissant une sortie haute pression.

Quels sont les paramètres de base des pompes centrifuges multicellulaires ?

Lors de la sélection et de l'utilisation de pompes centrifuges multicellulaires, il convient de prêter attention à quatre paramètres fondamentaux, qui déterminent directement si l'équipement peut s'adapter aux conditions de travail :

1. Débit

Également connu sous le nom de déplacement, il fait référence à la quantité de liquide déchargée par la pompe par unité de temps, y compris le débit volumique et le débit massique.

• Débit volumique :Le volume de liquide déchargé par la pompe par unité de temps, généralement désigné par Q. Les unités courantes incluent L/s (litres par seconde), m³/s (mètres cubes par seconde) ou m³/h (mètres cubes par heure).
• Débit massique :Masse de liquide déchargée par la pompe par unité de temps, généralement désignée par G. Les unités courantes comprennent le kg/s (kilogrammes par seconde), le kg/h (kilogrammes par heure), le t/d (tonnes par jour), etc.

2. Tête

L'augmentation d'énergie de la masse unitaire de liquide depuis l'entrée de la pompe jusqu'à la sortie de la pompe est appelée tête de pompe, qui est l'énergie effective obtenue par unité de masse de liquide à travers la pompe, également connue sous le nom de hauteur totale de la pompe, communément désignée par H. Dans le Système international d'unités (SI), l'unité de hauteur H est J/kg, mais elle est habituellement exprimée par la hauteur de la colonne de liquide (m) pour représenter sa hauteur énergétique, ce qui est plus intuitif.

3. Vitesse de rotation

Fait référence à la vitesse de rotation de l'arbre de la pompe, avec l'unité de r/min (tours par minute). Plus la vitesse de rotation est élevée, plus la force centrifuge exercée par la turbine sur le liquide est importante. Cependant, une vitesse de rotation trop élevée augmentera l’usure des équipements. Généralement, la vitesse de rotation des pompes centrifuges multicellulaires industrielles est de 1 450 tr/min ou 2 900 tr/min.

4. Efficacité

Désigne le rapport entre la puissance effective de la pompe et la puissance de l'arbre, qui est un indicateur important pour mesurer la consommation d'énergie. Les pompes centrifuges multicellulaires de haute qualité peuvent atteindre une efficacité de 75 % à 90 %. Lors de la sélection, la priorité doit être donnée aux équipements à haut rendement, qui peuvent réduire considérablement les coûts d'exploitation.

De plus, pour les besoins particuliers de l'industrie pétrochimique, des paramètres auxiliaires tels que la température du milieu (certaines conditions de travail doivent résister à des températures supérieures à 200 °C), la viscosité du milieu (les paramètres doivent être ajustés lors du transport de milieux visqueux tels que le pétrole brut) et la résistance à la corrosion (sélection des matériaux en fonction des caractéristiques du milieu) doivent également être pris en compte pour garantir un fonctionnement stable de l'équipement.

Conseils pour éviter les pièges lors de la sélection d’une pompe centrifuge multicellulaire

Le choix des pompes centrifuges multicellulaires affecte directement la durée de vie de l'équipement et les coûts d'exploitation. En particulier dans des conditions de travail complexes telles que l'industrie pétrochimique, une sélection inappropriée peut facilement entraîner des pannes fréquentes, une consommation d'énergie élevée et même des accidents de sécurité. Maîtrisez les cinq conseils suivants pour vous aider à sélectionner avec précision sans tomber dans des pièges :

1. Clarifier les exigences principales en matière de conditions de travail : comprendre les propriétés physiques du milieu liquide transporté (densité, viscosité, pression de vapeur saturée, corrosion, etc.), les conditions de disposition de la canalisation du système de dispositif, les conditions de fonctionnement (température de fonctionnement, pression à l'intérieur de l'équipement des deux côtés de l'entrée et de la sortie de la pompe, capacité de traitement, etc.) et la position de pré-installation de la pompe. Calculez des paramètres tels que le débit de la pompe, la hauteur et la hauteur d'aspiration nette positive (NPSH).
2. Déterminez le type de pompe : en fonction de la disposition de l'appareil, des conditions du terrain, des conditions de niveau d'eau et des conditions de fonctionnement, déterminez s'il convient de sélectionner un type de pompe verticale, horizontale ou autre.
3. Concentrez-vous sur l'efficacité et la consommation d'énergie : choisissez un équipement avec une courbe d'efficacité plate pour garantir que l'efficacité peut être maintenue à un niveau élevé dans la plage de débit de fonctionnement réelle, ce qui peut permettre d'économiser beaucoup de coûts d'électricité pour une utilisation à long terme. En même temps, sélectionnez la puissance du moteur pour éviter la surcharge ou la sous-charge du moteur.
4. Sélectionnez des modèles spécifiques à l'industrie : L'industrie pétrochimique a des normes spéciales et des équipements conformes à la norme API 610 (pompes centrifuges pour les industries du pétrole et du gaz naturel) doivent être sélectionnés. De telles pompes ont subi des tests rigoureux, peuvent s'adapter à la corrosion, aux températures élevées et à la pression élevée des milieux chimiques et ont une plus grande fiabilité.

Conclusion

Grâce à l'avantage unique de la pressurisation à plusieurs étages, les pompes centrifuges à plusieurs étages jouent un rôle irremplaçable dans les domaines de la pétrochimie, de l'énergie, de la construction et autres. La société Teffiko s'est toujours concentrée sur la recherche, le développement et la production de pompes centrifuges multicellulaires de haute qualité, centrées sur les exigences en matière de conditions de travail. Nos produits sont strictement conformes aux normes élevées de l'industrie telles que l'API 610, intégrant les principaux avantages de haute efficacité, d'économie d'énergie, de résistance à la corrosion et de stabilité. Ils conviennent aux environnements industriels complexes tels que les températures élevées, les pressions élevées et les fortes corrosions, offrant ainsi des solutions de transport haute pression personnalisées aux clients mondiaux.
