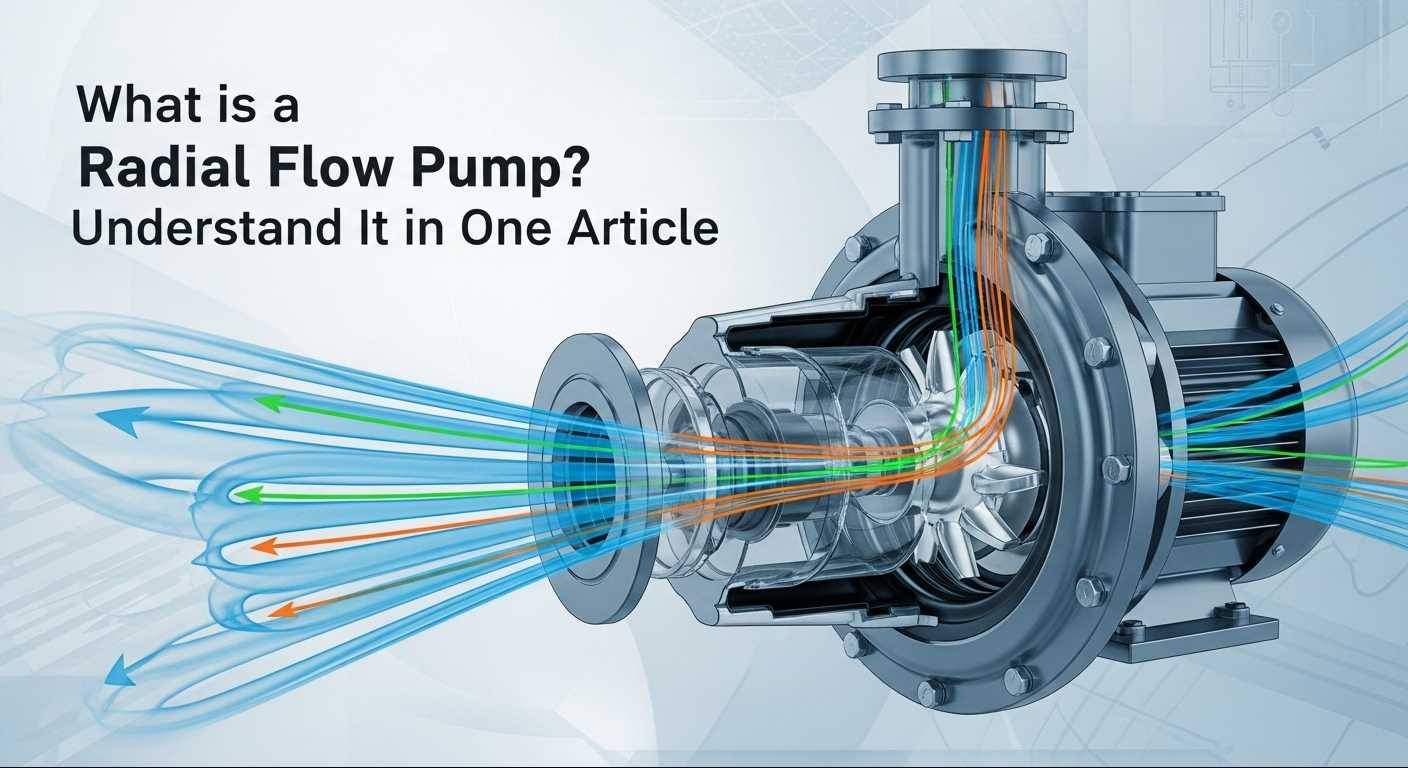

Qu'est-ce qu'une pompe à débit radial ? Comprenez-le en un seul article
2025-10-22
Pompes à débit radialfonctionnent en exerçant une force centrifuge sur les fluides, les faisant se déplacer perpendiculairement à l’arbre de la pompe. Caractérisées par des pales de turbine incurvées qui accélèrent l'écoulement du fluide vers l'extérieur, ces pompes sont le meilleur choix pour les conditions de travail à haute pression. Cependant, de nombreux utilisateurs sont confrontés à une certaine confusion lors de la sélection et du fonctionnement : qu'est-ce qu'une pompe à débit radial exactement ? Comment ça marche ? Comment sélectionner le bon modèle pour des conditions de travail spécifiques ? Quelles sont les formules pratiques de calcul des paramètres ? Comment gérer les défauts de surcharge ? Cet article détaillera les connaissances clés sur les pompes à débit radial, de la logique de base aux compétences pratiques, dans un langage simple, vous aidant ainsi à démarrer rapidement.
Le cœur des pompes à débit radial réside dans le travail effectué par la force centrifuge, qui constitue la différence fondamentale entre elles et les pompes à débit axial ou les pompes à débit mixte : le fluide se déplace perpendiculairement à l'arbre de la pompe (c'est-à-dire "radialement") plutôt que parallèlement ou obliquement.
En termes simples, le moteur entraîne la turbine à tourner à grande vitesse. Le fluide tourne avec la roue, générant une force centrifuge, et est projeté du centre de la roue vers le bord, ce qui entraîne une augmentation de l'énergie cinétique. Par la suite, le fluide pénètre dans la volute, où la vitesse d'écoulement diminue et l'énergie cinétique est convertie en énergie de pression, réalisant ainsi un transport sous pression.
II. Compétences de sélection de précision : modèles de pompes adaptés en fonction du fluide et des conditions de travail
1. Donner la priorité à l’adaptation aux caractéristiques moyennes
Fluides propres et à faible viscosité (eau propre, diesel) : choisissez des corps de pompe en fonte + des joints d'étanchéité pour un faible coût et une durabilité ;
Milieux corrosifs (acide sulfurique, acide chlorhydrique) : utiliser de l'acier inoxydable (304/316L) ou des matériaux fluoroplastiques, associés à des garnitures mécaniques pour éviter les fuites ;
Fluides contenant des particules (eaux usées, boues) : roues ouvertes + matériaux en alliage résistant à l'usure pour éviter le colmatage et l'usure des pales ;
Fluides à haute viscosité (viscosité > 20 mm²/s) : augmentez la puissance du moteur ou sélectionnez des pompes spéciales à débit radial à haute viscosité.
2. Faites correspondre précisément les paramètres des conditions de travail
Tête : Exigence réelle = hauteur géométrique + perte de résistance du pipeline. Réservez une marge de 5 % à 10 % lors de la sélection (exemple : si la hauteur réelle requise est de 30 m, sélectionnez une pompe avec une hauteur nominale de 35 m) ;
Débit : clarifier les débits normaux/maximaux pour éviter que la pompe ne fonctionne au-delà du débit nominal (sujet aux surcharges) ;
Température : Pour les fluides à haute température (> 120 ℃), sélectionnez des joints résistants aux hautes températures (graphite + carbure de silicium) et des matériaux de corps de pompe pour éviter les dommages dus à la dilatation et à la contraction thermiques.
3. Adaptez-vous à l'environnement d'installation
Installation extérieure : Classe de protection IP54 ou supérieure pour la résistance à la poussière et à la pluie ;
Espace limité : Pompes verticales à débit radial, avec une superficie seulement 1/3 de celle des pompes horizontales.
4. Équilibrer la marque et la rentabilité
Les marques mondiales de pompes à débit radial ont leurs propres avantages, qui peuvent être sélectionnés de manière flexible en fonction de l'importance des conditions de travail et du budget : Parmi les marques importées, Grundfos (Danemark), une marque européenne bien établie, est réputée pour son rendement élevé, son faible bruit et sa forte durabilité, adaptés aux scénarios clés nécessitant un fonctionnement stable à long terme ; WILO (Allemagne) se distingue par sa rentabilité et sa qualité de précision allemande, ce qui en fait un excellent choix pour ceux qui disposent de budgets limités mais qui recherchent la stabilité. Notamment, Teffiko, une marque italienne émergente, intègre un savoir-faire italien exquis en matière de conception mécanique, excellant en termes de résistance à la corrosion et d’adaptabilité aux conditions de haute pression. Il est particulièrement adapté aux scénarios difficiles tels que l’industrie pétrochimique, avec des produits conformes aux normes internationales comme API610. Combinant qualité importée et prix raisonnables, il est devenu un choix populaire équilibrant performances et coûts.
III. Calcul des paramètres de sélection : formules de correspondance pour le débit, la hauteur et la puissance
Le calcul des paramètres est la condition préalable essentielle à la sélection. Les 3 formules pratiques + cas suivants vous aideront à calculer rapidement vos besoins :
1. Calcul du débit (Q, unité : m³/h)
Formule : Q = 3 600 × A × v (A = πd²/4, où d est le diamètre intérieur du pipeline ; v est la vitesse d'écoulement recommandée de 1,5 à 3,0 m/s). Cas : diamètre intérieur du pipeline 0,1 m, vitesse d'écoulement 2,0 m/s. A = 3,14 × 0,01/4 = 0,00785 m². Q = 3600 × 0,00785 × 2,0 ≈ 56,5 m³/h. Sélectionnez une pompe avec un débit nominal de 60 m³/h.
2. Calcul de la tête (H, unité : m)
Formule : H = H_static + H_loss (H_static est la différence de hauteur entre les ports d'aspiration et de refoulement ; H_loss est la résistance du pipeline, estimée à 10 % à 20 % de H_static) Cas : Différence de hauteur de 30 m, pipeline complexe (H_loss estimé à 20 %). H = 30 + 30 × 20 % = 36 m. Sélectionnez une pompe avec une hauteur nominale de 40 m.
3. Calcul de la puissance à l'arbre (P, unité : kW)
Formule : P = (ρ × g × Q × H) / (1 000 × η) (ρ est la densité du fluide ; g = 9,8 m/s² ; Q doit être converti en m³/s ; η est l'efficacité de la pompe, estimée à 75 %)Cas : Transport d'eau propre (ρ = 1 000 kg/m³), Q = 56,5 m³/h (0,0157 m³/s), H = 36m. P = (1 000 × 9,8 × 0,0157 × 36) / (1 000 × 0,75) ≈ 7,4 kW. Sélectionnez un moteur de 11 kW (en réservant une marge de 20 %).
IV. Gestion des défauts de surcharge : réglage des paramètres du moteur et adaptation de la charge
1. Causes des défauts principaux
Mauvaise sélection : la puissance du moteur est inférieure aux besoins réels ;
Fonctionnement excessif : le débit/hauteur dépasse les valeurs nominales ;
Pannes mécaniques : blocage de la turbine, dommages aux roulements, joints trop serrés ;
Changements de milieu : augmentation de la viscosité/densité entraînant une augmentation de la charge.
2. Contre-mesures pratiques
Ajuster les paramètres de fonctionnement : Réduire le débit en fermant légèrement la vanne de sortie ; nettoyer les pipelines pour réduire la résistance ;
Résoudre les problèmes mécaniques : remplacer les roues usées, ajouter de l'huile lubrifiante pour les roulements, ajuster le jeu du joint ;
Faites correspondre les paramètres du moteur : remplacez-le par un moteur de plus grande puissance ou installez un variateur de fréquence (VFD) pour réduire la vitesse (une réduction de vitesse de 10 % entraîne une réduction de puissance de 27 %) ;
S'adapter au support : prétraiter le support (chauffer pour réduire la viscosité, filtrer pour éliminer les impuretés) ou le remplacer par un modèle de pompe adapté.
3. Conseils de prévention
Réservez une marge de puissance de 10 % à 20 % pendant la sélection ;
Installer des variateurs de fréquence pour s'adapter dynamiquement aux charges ;
Surveillez régulièrement le courant et la température du moteur et arrêtez-le immédiatement si des anomalies se produisent.
Conclusion
Le fonctionnement efficace des pompes à débit radial est indissociable de la compréhension du principe de fonctionnement, de la sélection précise, du calcul des paramètres et de la gestion des défauts. Il est recommandé de porter des jugements complets en fonction des conditions de travail spécifiques (média, pression, débit) et de consulter des techniciens professionnels si nécessaire. Si vous avez besoin d'en savoir plus sur les comparaisons de marques, les spécifications d'installation ou les cycles de maintenance, contactez-nous.TEFFICOvous fournira une consultation technique individuelle et une analyse gratuite de l'adaptation des conditions de travail.
